IEC 60332 Wärmefreisetzungsmessgerät Vertikalverbrennungsmessgerät

IEC 60332 Vertikalverbrennungsprüfer für gebündelte Kabel

Beschreibung des Produkts:

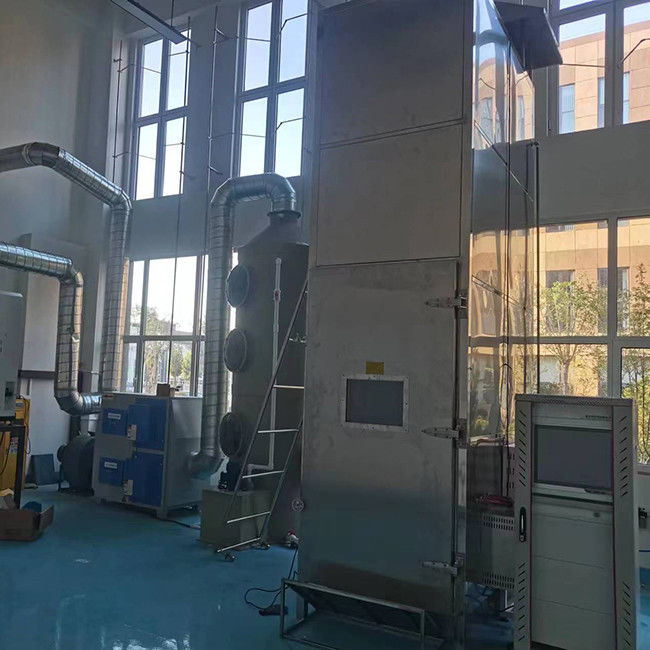

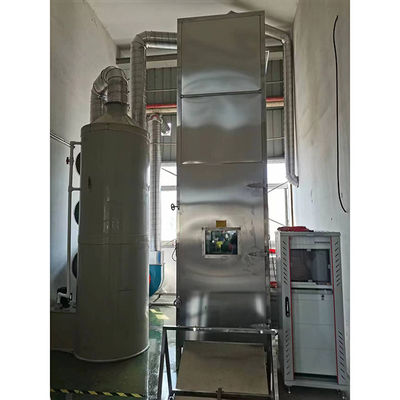

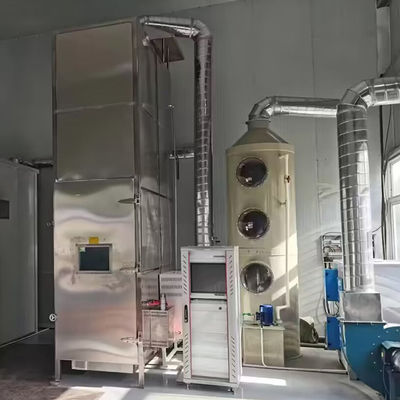

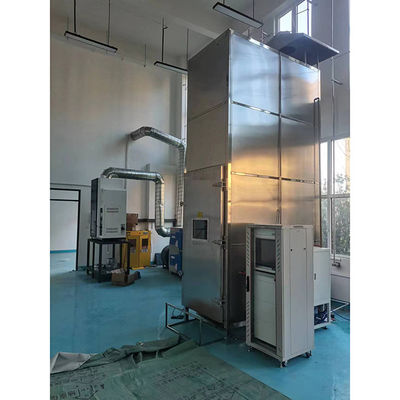

Der Vertikalverbrennungstester für gebündelte Kabel ist eine Vorrichtung, die zur Prüfung der Vertikalverbreitung von vertikal installierten gebündelten Drähten oder Kabeln unter Flammenbedingungen bestimmt ist.Die Ausrüstung entspricht strikt der Norm IEC60332-3-10.Die Prüfungen werden in der Regel in einer Reihe von Fällen durchgeführt.Es ist geeignet, die Flammschutzleistung von Drähten und Kabeln unter Brandbedingungen zu bewerten und wird in der Draht- und Kabelindustrie weit verbreitetDie Ausrüstung verwendet eine Prüfbox aus Edelstahl mit einer inneren Größe von 1000 mm (W) × 2000 mm (D) × 4000 mm (H), ausgestattet mit Mineralwolldämmstoff, um eine stabile Prüfumgebung zu gewährleisten.

Standards:

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für alle Fahrzeuge, die in der Kategorie "Fahrzeuge" fallen.

Technische Parameter:

• Innere Abmessungen der Prüfkammer aus Edelstahl: 1.000 ((W) * 2.000 ((D) * 4.000 ((H) mm, ergänzt mit einem isolierenden Mineralwollmaterial.
• Im unteren Teil der Prüfkammer befindet sich ein 800 ((W) * 400 ((D)) großes Loch in der 150 mm-Position von der Vorderseite der Kammer, um die Luft zu versorgen.
• Querschnittsfläche des Einlassrohrs: 240 cm2.
• Luftzufluss: 5000 ± 500 L/min; mit Windgeschwindigkeitssensor ausgestattet.
• Der oberste Auspuffraum: 300 W * 1.000 D mm.
• Standardmaße der Leiter aus Edelstahl: 500 W * 3500 H; Menge: 1.
• Breite Leiter aus Edelstahl Abmessungen: 800 W * 3500 H mm; Menge: 1.
• Zwei Sätze von Standard-Propanbrennern.
• Zwei Sätze Venturi-Gasmischgeräte.
• Druckmessgerät und Drucksenkende Ventilvorrichtung, die den Druck von Propan und Luft auf 0,1 MPa einstellen kann.
• Steuerung und Regulierung der Luftquelle: Luftstrom ist Rotor-Durchflussmesser: 10 ~ 100L/min (verstellbar); Propanstrom ist Rotor-Durchflussmesser 2 ~ 20L/min (verstellbar).
• Ausgestattet mit einem Kugelventil zum manuellen Abschalten der Luftquelle.
• Die Flammenprüfzeit wird automatisch eingestellt, und bis dahin kann die Luftquelle automatisch abgeschaltet werden.
• Die innere Wand der Kammer ist mit einem Thermoelement ausgestattet, das die innere Temperatur der Kammer anzeigt.
• Die Oberseite der Kammer ist mit einem Zwangsfeuerlöschgerät ausgestattet.
• Der obere Teil der Stahlleiter ist mit einer automatischen Hebevorrichtung ausgestattet.

Spezifikationen:
