IEC 60695 Nadelflammtestgerät

Produkteinführung:

Die IEC 60695-Serie setzt globale Maßstäbe für die Bewertung von Brandgefahren in elektrischen und elektronischen Produkten. Zu den wichtigsten Tests gehören der Glühdraht-Test (IEC 60695-2-10/11) zur Bewertung der Zündbeständigkeit bei Überhitzung, Flammentests (50W/500W und Nadelflamme) für die Materialentflammbarkeit und Horizontal-/Vertikal-Brenntests (IEC 60695-11-10) zur Klassifizierung von Flammschutzklassen (z. B. V-0, HB). Diese Normen gewährleisten die Einhaltung von Zertifizierungen wie UL und CE und decken Komponenten von Kunststoffen bis hin zu Leiterplatten ab. Die IEC 60695 ist für Hersteller, die internationale Märkte anvisieren, von entscheidender Bedeutung und validiert die Sicherheit gegenüber realen Brandrisiken, unterstützt die Designintegrität und die behördliche Zulassung.

Norm:

1. Glühdraht-Test
- Normnummer: IEC 60695-2-10 / IEC 60695-2-11
- Testzweck: Bewertung der Zündung und Flammwidrigkeit von Materialien oder Komponenten unter Hochtemperaturbedingungen und Simulation des lokalen Überhitzungsszenarios, das durch einen Stromausfall verursacht wird.
- Methode:
- Verwenden Sie einen Nickel-Chrom-Draht, der auf eine bestimmte Temperatur (z. B. 550 °C–960 °C) erhitzt wird, um die Probenoberfläche zu berühren und zu beobachten, ob eine Verbrennung oder eine kontinuierliche Flamme auftritt.
- Die Ergebnisse werden anhand der "Zündungstemperatur" (GWFI) und der "Entflammbarkeitstemperatur" (GWIT) bewertet.
- Anwendung: Gehäuse für elektronische und elektrische Geräte, Isoliermaterialien usw.
- Ähnliche Normen: VDE 0471-2-1, GB/T 5169.10-2017.

---

2. Flammentest-Serie
(1) 50W-Flammentest
- Normnummer: IEC 60695-11-4
- Testzweck: Bewertung des Flammschutzverhaltens von kleinen elektrischen Geräten oder Materialien unter einer Flamme mit geringer Intensität (50 W).
- Methode:
- Verwenden Sie einen speziellen Brenner, um eine 50-W-Flamme aufzutragen, um zu beobachten, ob sich die Probe entzündet, die Flamme ausbreitet und ob das tropfende Material die saugfähige Baumwolle entzündet.
- Anwendung: Haushaltsgeräte, Steckverbinder, kleine Kunststoffteile usw.
- Ähnliche Normen: UL 94 HB, EN 60695-11-4.

(2) 500W-Flammentest
- Normnummer: IEC 60695-11-20
- Testzweck: Simulieren des Verbrennungseffekts einer hochintensiven Feuerquelle (500 W) auf das Gerätegehäuse oder das Material und Überprüfen der Feuerisolationsleistung.
- Methode:
- Die Flamme wirkt kontinuierlich auf die Probenoberfläche ein, und die Brenndauer, die Rauchentwicklung und das Eindringen der Flamme werden aufgezeichnet.
- Anwendung: Brandbewertung von Industrieanlagen, Schaltschränken und Baumaterialien.
- Ähnliche Normen: ISO 9772 (Schaumstoff-Verbrennungstest).

(3) Nadelflammtest
- Normnummer: IEC 60695-11-5
- Testzweck: Simulieren des Risikos einer lokalen Verbrennung, die durch einen Fehlerlichtbogen oder eine kleine Flamme verursacht wird.
- Methode:

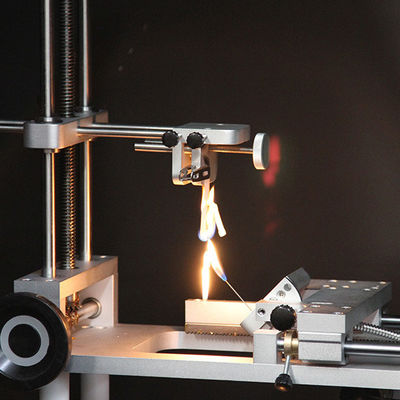

- Verwenden Sie eine 12 mm hohe Flamme (von einem Butanbrenner), um die Probe zu berühren, um die Flammenausbreitung und die Selbstverlöschungsfähigkeit zu bewerten.
- Anwendung: Elektronische Bauteile, Leiterplatten, Isoliermaterialien usw.
- Ähnliche Normen: ISO 1210, BS 415-20.2.

---

3. Horizontal- und Vertikal-Verbrennungstest
- Normnummer: IEC 60695-11-10
- Testzweck: Bewertung der Brenngeschwindigkeit und der Selbstverlöschungseigenschaft des Materials und Klassifizierung des Flammschutzgrades (z. B. V-0/V-1/V-2).
- Methode:
- Horizontale Verbrennung (HB-Grad): Die Probe wird horizontal platziert und die lineare Brenngeschwindigkeit gemessen.
- Vertikale Verbrennung (V-Grad): Die Probe wird vertikal platziert und die Nachbrennzeit und ob das tropfende Material die saugfähige Baumwolle entzündet, werden aufgezeichnet.
- Anwendung: Kunststoffe, Schäume, elektronische und elektrische Bauteile (z. B. Schalter und Steckdosen).
- Ähnliche Normen: UL 94, ISO 1210.

---

4. Leitfaden zur Brandgefahrenbewertung
- Normnummer: IEC 60695-1-30
- Inhalt: Bietet einen vorgewählten Testprozess für die Brandrisikobewertung von elektrischen Produkten, einschließlich Testumgebungseinstellungen, Geräteprüfungen, Sicherheitsbestimmungen und Anforderungen an die Datenaufzeichnung.
- Anwendung: Führt Hersteller an, Brandschutzaspekte von der Designphase an zu berücksichtigen und unterstützt die internationale Zertifizierung (z. B. CE, UL).

Technische Parameter:

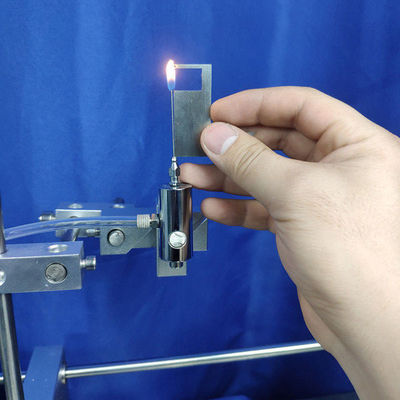

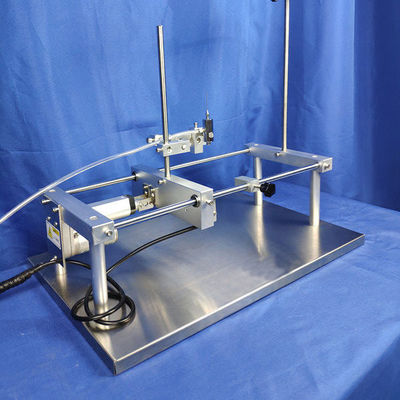

1. Der Nadelbrenner besteht aus Edelstahl: Lochdurchmesser 0,5 mm ± 0,1 mm, Durchmesser ≤ 0,9 mm, Länge ≥ 35 mm

2. Brennerflammenwinkel: 0-45 ° (beliebige Einstellung)

3. Die Verbrennungsgase: 95 % Butangas oder Propangas;

4. Unterplatte: Kiefernbrett (10 mm),

Oberfläche bedeckt mit Standard-Seidenpapier

200 mm ± 5 mm unterhalb der Flamme

5. Temperaturbereich: 0--1000 °C

6. Die Flammentemperaturanforderungen: 100 ± 2 °C ~ 700 °C ± 3 °C,

Aufheizzeit: 23,5 ± 1,0 s;

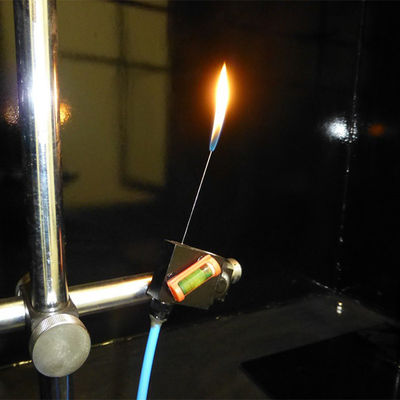

7. Die Flammenhöhe: 12 mm ± 1 mm;

8. Zündzeit: 0 s ~ 999,9 s einstellbar, im Allgemeinen 30 s;

9. Brenndauer: 0 s ~ 999,9 s, automatische Aufzeichnung, manuelle Pause;

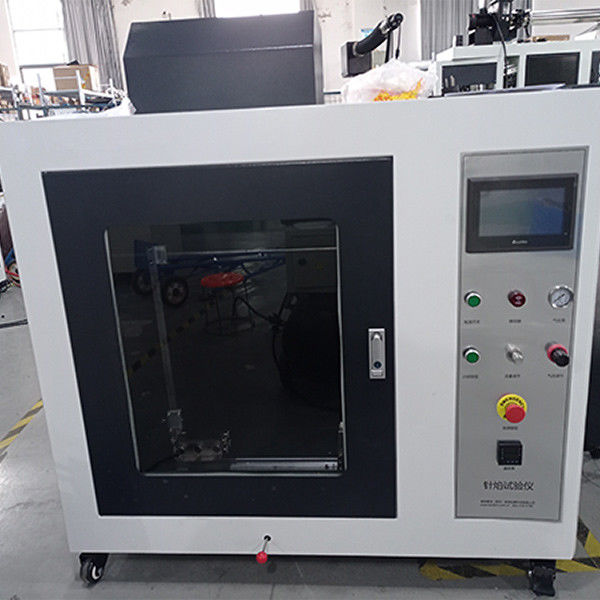

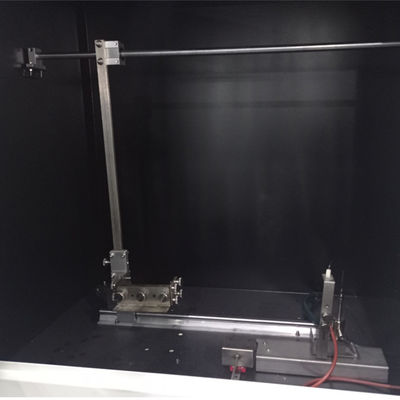

10. Testraum: ≥ 0,5 m3, schwarzer Hintergrund, (kann je nach Kundenanforderungen auf 0,75 m3 oder 1 m3 kubisch angepasst werden);

11. Temperatursensor: Thermoelement mit K-Typ-Isolationsmantel (Φ0,5 mm)

12. Automatisches Testprogramm, unabhängiges Abluftsystem;

13. Abmessung: L1120 * B520 * H1250 mm,
