ISO 13506 ASTM F 1930 Verbrennungsmannequins für Schutzkleidung

Produkteinführung

Die ASTM-Norm F1930 bewertet flammfeste Kleidung mit einer instrumentalisierten Schaufensterpuppe, die einem Blitzbrand ausgesetzt ist.Wärmesensoren auf der Prüfpuppe messen die Wärmeübertragung und prognostizieren HautverbrennungenDiese kritische Prüfung validiert die Schutzleistung bei extremer Hitze

Standard

1. ASTM F1930

- Name: Standardprüfmethode zur Bewertung der flammfesten Kleidung zum Schutz vor Brandsimulationen mit Hilfe einer Instrumenten-Puppe

- Inhalt: Diese Norm legt detailliert die Methode fest, mit der die Flammschutzleistung von Schutzkleidung durch Simulation einer Brandumgebung (z. B. Wärmefluss,Flammenverteilung und Dauer der kontrollierten Überflash-Bedingungen) durch eine brennende PuppeDer Grad und die Gesamtfläche der Verbrennungen der menschlichen Haut werden durch die Sensordaten der Oberfläche des Schaufensters vorhergesagt.

2. ISO 13506 Reihe

- ISO 13506-1:
Schutzkleidung gegen Hitze und Flamme - Teil 1: Prüfmethode für vollständige Bekleidungsstücke - Messung der übertragenen Energie mit Hilfe einer Instrumentenpuppe

Sie sieht die Verwendung einer brennenden Prüfpuppe zur Messung der Energieübertragungsleistung von Schutzkleidung in einer Flammenumgebung vor, die für die Prüfung von kompletten Kleidungsstücken anwendbar ist.

- ISO 13506-2:
Teil 2: Vorhersage von Hautverbrennungsverletzungen
Auf der Grundlage der Sensordaten des Scheinwerfers werden die Berechnungsmethode und Testfälle für die Vorhersage von Verbrennungsverletzungen bereitgestellt.

3. DIN EN ISO 15831
- Bezeichnung: Bekleidung ️ Physiologische Wirkungen ️ Messung der Wärmedämmung mit Hilfe einer Wärme-Puppe
- Inhalt: Obwohl sie sich auf die Wärmedämmungsleistung von Kleidung konzentriert, umfasst sie Prüfmethoden für Scheinmodelle und kann in Verbindung mit anderen Verbrennungsprüfstandards verwendet werden.

4. Sonstige verwandte Normen
- ASTM D6240: Hierbei werden die Größenanforderungen an die Verbrennungsmannequin festgelegt, um sicherzustellen, dass die Mannequin ergonomisch ausgelegt ist.
- DIN ISO 13506:2008: In Übereinstimmung mit ISO 13506 wird sie als deutsche Standardversion zitiert.

Leistungsmerkmale

1. Das Wahrscheinlichkeitsmodell besteht aus einem Zusammensatz aus Glasfaser und flammhemmendem Harz (Faschenglas), dessen Abmessungen den Normen entsprechen;

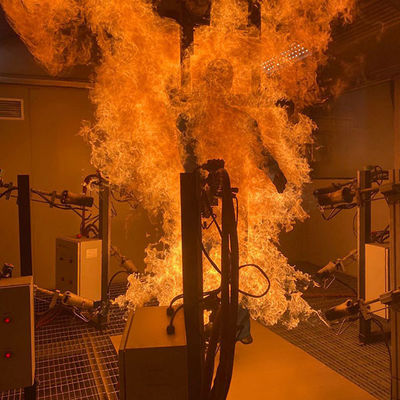

2. Das Scheinmodell ist so konstruiert, dass es hohen Temperaturen standhält, und wird bei einer Flammenintensität von 84 kW/m2 bei einer offenen Flamme für mindestens 12 Sekunden zur kalibrierten Nacktprüfung verwendet;

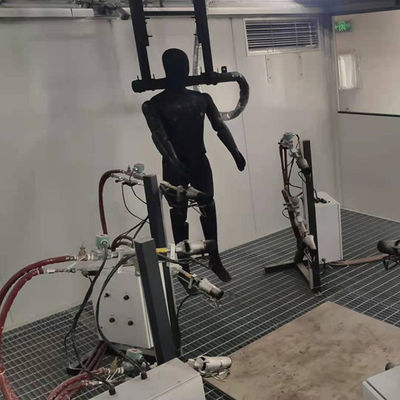

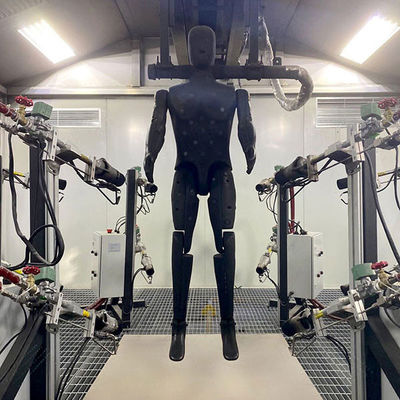

3Die Oberfläche des Körpers der Prüfpuppe ist gleichmäßig in 123 Bereiche unterteilt, von denen jede mit einem simulierten menschlichen Hauttemperatursensor ausgestattet ist.

4- Hochtemperaturbeständige Metallröhren sind im Hals der Puppe eingebettet, um Unterstützung zu bieten, und Sensorkabel können bis zu 10

Meter durch die Rohre;

5. Simuliert den menschlichen Hauttemperatursensor mit extrem hoher Messempfindlichkeit und Maschinenreaktionszeit, der schnell in menschliche Körpermodelle eingebaut werden kann;

6Spezialisierte Sensorik, einschließlich Sensorgenauigkeits- und Ursprungskalibrationsfunktionen;

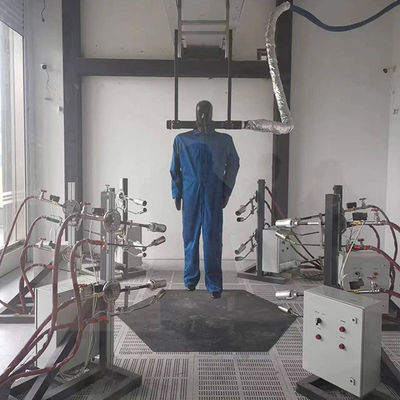

7. Brenner-Array, bestehend aus 12 Gusseisenbrenner um das menschliche Körpermodell verteilt, können gleichmäßig Flammen auf das menschliche Körpermodell anwenden;

8. Gusseisenbrenner, mit Stahlbrennerrohr, Einstellgriffe und Nadelventil ausgestattet, mit Flammschutzfunktion, um sicherzustellen, daß es bei der Verbrennung kein Rückschlag gibt;

9. Der Brenner kann einzeln oder in einer Reihe eingeschaltet werden, um eine gleichbleibende Wärmeleistung für das menschliche Körpermodell zu erzeugen;

10Jeder Brenner ist mit einem Zündsystem und einem Strömungssteuerungssystem ausgestattet, die die eingestellte Flamme sofort über die Fernbedienung erzeugen.

11Die Gasversorgung erfolgt mit mehreren Provangasflaschen und durch importierte Druckminderventile wird ein stabiler Druck gewährleistet, um eine stabile Flammenquelle während des Prüfprozesses zu gewährleisten.

12.Die inneren Abmessungen der Verbrennungskammer sind 4 m (Höhe) x 5 m (Länge) x 5 m (Breite);

13. eine Verbrennungsleckageüberwachungseinrichtung in der Verbrennungskammer installieren, die automatisch ein Propanleckage erkennen und die Gasversorgung automatisch abschalten kann;

14. Ein Frischluftventilationssystem installieren, das nach einer einzigen Verbrennung den Rauch und die Wärme schnell auslassen und die Frischluft wieder aufnehmen kann;

15Das Datenerfassungssystem kann gleichzeitig 123 simulierte Sensoren für die Temperatur der menschlichen Haut sammeln, wobei die Frequenz der einzelnen Sensorerfassung mindestens 10 Mal pro Sekunde beträgt.

16Standard-Testsoftware, einschließlich Sensorüberwachung, Sensorkalibration, Standard-Testprogramme, automatische Berechnung von Testdaten und Berichts-Ausgabefunktionen,kann automatisch die Schwere der Verbrennung und die Verbrennungsfläche anhand der Prüfdaten berechnen.
