BS 476 Teil 7 Ausrüstung zur Prüfung der Entflammbarkeit/Ausrüstung zur Prüfung der Oberflächenverbreitung von Flammen

Einleitung:

BS 476 Teil 7 legt ein Prüfverfahren für die Messung der seitlichen Flammenverbreitung entlang der Oberfläche der Probe eines in vertikaler Position ausgerichteten Produkts unter entgegengesetzten Durchflussbedingungen fest.und ein Klassifizierungssystem, das auf der Geschwindigkeit und dem Ausmaß der Flammenverbreitung basiertEs liefert Daten, die geeignet sind, die Endverwendungsleistung von im Wesentlichen flachen Materialien, Verbundwerkstoffen oder Baugruppen zu vergleichen, die hauptsächlich als freiliegende Oberflächen von Wänden und Decken verwendet werden.

Anwendung von BS 476-7 Oberflächenflammenverbreitungsprüfgerät:

• Baumaterialien
• Das ist Rail.

Hauptmerkmal:

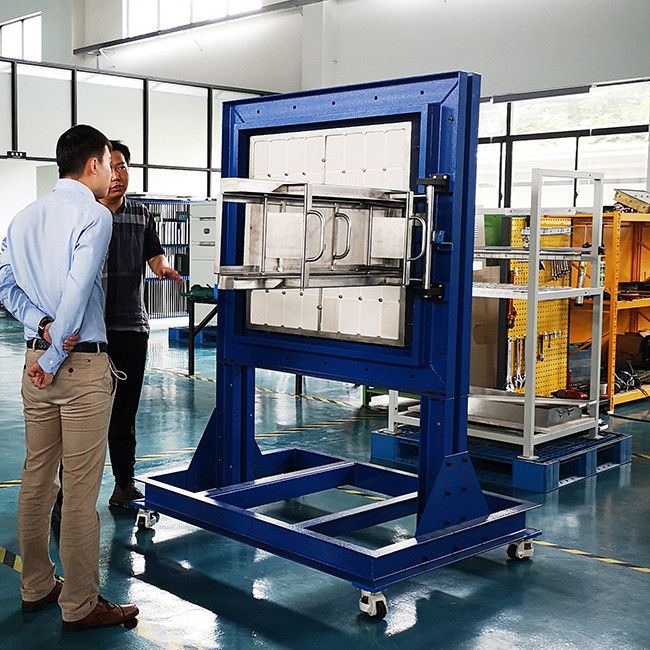

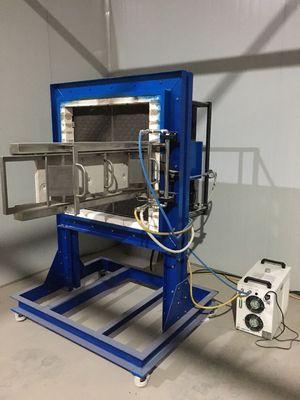

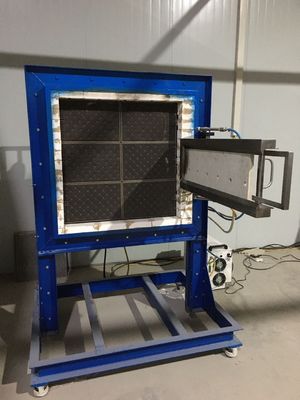

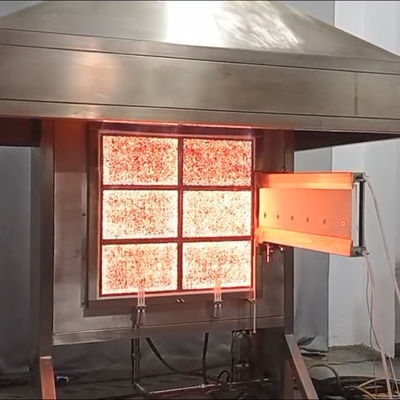

• Das Prüfgerät für die Oberflächenflammenverbreitung nach BS 476-7 besteht aus einer Strahlungsplatte, die vertikal in einem Umfeld montiert und durch einen Rahmen gestützt wird.
• Die Strahlungswand ist mit einer Gas-Luft-Mischung befleckt.
• Die Strahlungsplatte hat eine Quadratfläche von 850 mm für einen porösen Feuerfestbrennerblock, der eine effiziente Verbrennung des Luft-Gas-Luft-Gemischs ermöglicht.mit einer Breite von mehr als 20 mm,.
• Das Strahlungsfeld und seine Umgebung werden auf einem Rahmen gestützt, so dass sich die Mitte des Panels etwa 1250±100 mm über dem Boden befindet.
• Auf der einen Seite des Geräts befinden sich ein Probenhalter und eine Pilotenflammenanordnung.
• Der Musterhalter besteht aus einem wassergekühlten Stahlrahmen mit wassergekühlten Gesichtsplatten.Die Gesichtsplatten überlappen die Proben um 20 ± 2 mm an den oberen und unteren Kanten sowie über den vertikalen Rand neben der Strahlungsplatte..
• Eine federgefüllte Klemme wird eingesetzt, um die Probe an die Gesichtsplatten zu klemmen.
• Die tragbare Wasserversorgung des Probenhalters stellt sicher, dass die maximale Temperatur am Ausgang des Probenhalters 35 °C nicht überschreitet.
• ​The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such a way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
• Die Höhe des Probenhalters ist so geschraubt, dass er zwischen den Prüfungen von der Prüfposition in die Bereitschaftsposition horizontal von der Oberfläche des Strahlungsfeldes abgewälzt werden kann.und umgekehrt.
• Der Pilotbrenner besteht aus einem Stahlrohr.
• Die Gas- und Luftleitungen zum Strahlungsbereich enthalten Durchflussmessgeräte, Druckregler, Steuerventile und Sicherheitsvorrichtungen.
• Wärmeflussmesser: Bereich: 0 ~ 50 kW/m2; Oberflächenemissivität:ɛ=0,95±0.05.
• Es ist eine Scheinkalibrationsplatte mit Halter, ein kalibriertes Wärmeflussmesser und Montagehardware erforderlich.

Spezifikation:
