IEC 60332-1-2 Vertikalverbrennungstester für isolierte Kabel und Kabel

Vertikaler Verbrennungsprüfer für einzelne Kabel und Kabel Einführung in die Produktion:

The single wire and cable vertical combustion tester is mainly used to detect the flame retardant properties of the insulating materials of wires and cables under abnormal working conditions (such as overheatingDie Ausrüstung simuliert streng die Flammenverbreitung des Kabels, wenn es senkrecht gelegt wird. It can accurately evaluate the speed of the flame spreading along the longitudinal direction of the sample and simultaneously observe the ignition effect of the molten dripping during the combustion processDie Tür der Verbrennungsbox muss während der Prüfung offen gehalten werden (Anmerkung: Die Tür der Verbrennungsbox ist nur zum Schutz der Ausrüstung und zur täglichen Staubvermeidung ausgelegt.Gemäß den Anforderungen der Standardprüfverfahren, muss es während des Versuchs geöffnet werden, um die Luftzirkulation und das Beobachtungsfeld zu gewährleisten).Diese Vorrichtung entspricht den internationalen allgemeinen Flammschutzprüfungsnormen und wird weit verbreitet bei der Prüfung der Brandschutzleistung von Stromkabeln eingesetzt, Kommunikationskabel und Glasfaserkabel aus Verbundwerkstoffen.


Vertikaler Verbrennungsprüfer für einzelne Kabel und KabelStandards:

1. IEC 60332-1-1
- Name: Prüfungen an elektrischen und optischen Glasfaserkabeln unter Brandbedingungen - Teil 1-1: Prüfung der vertikalen Flammenverbreitung für einen einzelnen isolierten Draht oder Kabel
- Geltungsbereich: Versuch mit vertikaler Flamme für einen einzelnen Draht oder Kabel (Flammenhöhe 20 mm).

2. IEC 60332-1-2
- Name: Prüfung der vertikalen Flammenverbreitung für einen einzelnen isolierten Draht oder Kabel - Verfahren für 1 kW vorgemischte Flamme
- Geltungsbereich: Versuch mit vertikaler Flamme mit einer vorgemischten Flamme von 1 kW (Flammenhöhe 125 mm).

3. IEC 60332-1-3
- Name: *Prüfung der vertikalen Flammenverbreitung für einen einzelnen isolierten Draht oder Kabel - Verfahren zur Bestimmung von flammenden Tropfen/Partikeln*
- Geltungsbereich: Zusätzliche Prüfung zur Beurteilung von geschmolzenen Tröpfchen während der Verbrennung.

Internationale und regionale gleichwertige Normen

Europäische Normen (EN)

4. EN 60332-1-1/1-2/1-3

- Vollständig gleichwertig mit den IEC-Normen, die für die EU-CE-Zertifizierung (z. B. CPR-Verordnungen) und die UKCA-Zertifizierung gelten.

US-Standards

5. UL 1581

- Abschnitt VW-1: Vertikalverbrennungsprüfung (ähnlich der IEC 60332-1-2, allerdings mit unterschiedlicher Flammenintensität und unterschiedlichen Beurteilungskriterien).

6. UL 2556

- Verweist auf die IEC 60332-Serie und ist für die Flammenverbreitungsprüfung von Drähten und Kabeln anwendbar.

7. NFPA 262 (ASTM E662)

- Brennprüfung optischer Kabel (einige Methoden ergänzen die IEC 60332).

Der chinesische Standard (GB/T)

8. GB/T 18380.11 bis 2022
- Äquivalent zur IEC 60332-1-1 (einfache vertikale Verbrennung, 20 mm Flamme).

9. GB/T 18380.12 bis 2022
- Äquivalent zur Norm IEC 60332-1-2 (Vertikalverbrennung mit 1 kW Flamme).

Japanischer Standard (JIS)

10. JIS C 3005
- Referenzen der IEC 60332-1-Serie für die Brandprüfung von Drähten und Kabeln.

Kanadischer Standard

11. CSA C22.2 Nr. 0.6
- Anforderungen an den vertikalen Verbrennungsversuch, ähnlich UL VW-1.

Australien/Neuseeland-Standard

12. AS/NZS IEC 60332.1.1/1.2
- übernimmt unmittelbar die für den australischen und den neuseeländischen Markt geltenden IEC-Normen.

Internationale Eisenbahnnormen

13. EN 45545-2 (Eisenbahn)
- Verweise auf die Prüfreihe IEC 60332 für die Brandsicherheit von Kabeln.

Vertikaler Verbrennungsprüfer für einzelne Kabel und KabelSpezifikationen:

Vertikaler Verbrennungsprüfer für einzelne Kabel und KabelTechnische Parameter:

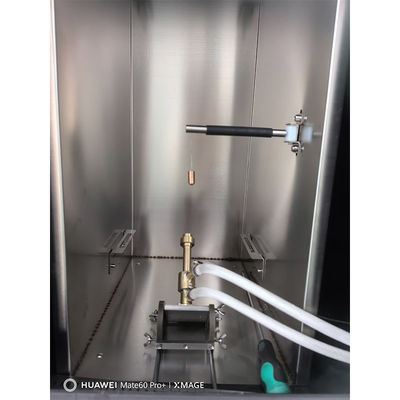

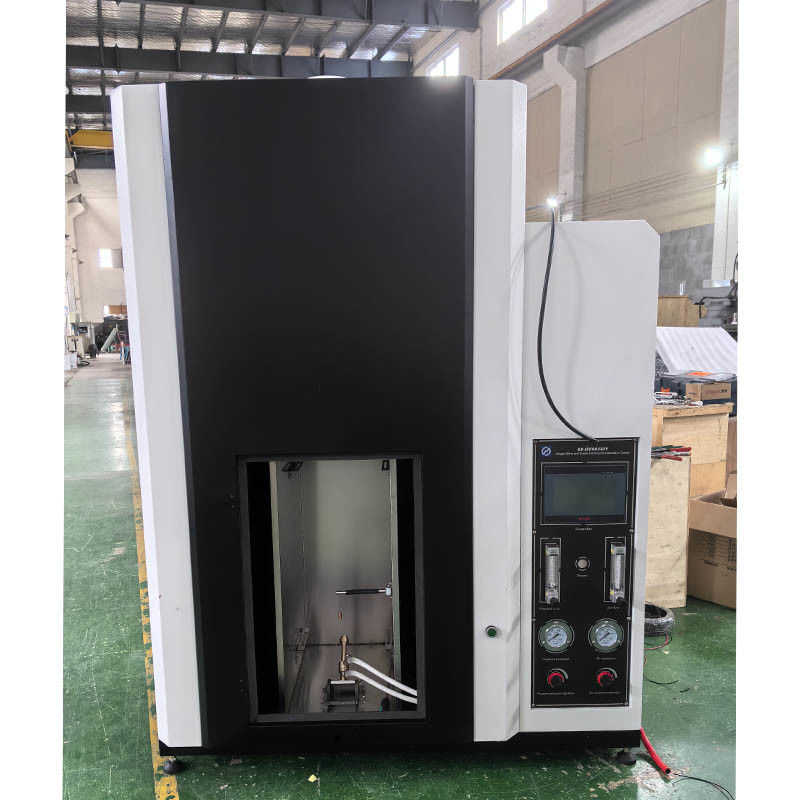

● Die SUS304-Steinkontrolle, die Absaughaube und die Metallhülle sind für eine einfache Bedienung und ein schönes Erscheinungsbild integriert.
● Metalldeckung: 300 mm × 450 mm × 1200 mm, offen an der Vorderseite, oben und unten geschlossen;
● Blowtorch: Nennleistung 1 kW;

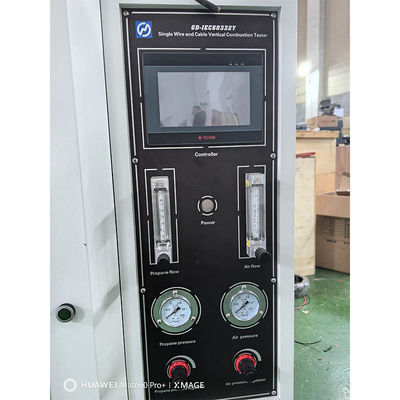

● Steuerungsmodus: Touchscreen-Steuerung, die Testbrennzeit wird auf dem Bildschirm eingestellt,und die Brennzeit kann gesteuert und der Temperaturwert während der Kalibrierung der Flammtemperatur angezeigt werden;
● Zündvorrichtung: automatische Hochdruckzündung;
● Durchflussmesser: Luftrotor-Durchflussmesser von 1,5 bis 15 L/min, Propanrotor-Durchflussmesser von 0,1 bis 1 L/min;
● Auf der Oberseite befindet sich ein separat steuerbarer Auspuffventilator;
● Flammdetektionsvorrichtung: ein φ0,5K importiertes Thermoelement, ein elektrolytischer Kupferblock mit einem Außendurchmesser von φ9 mm und einer Masse von 10 g ± 0,05 g sowie ein Satz von Temperatur- und Zeitanzeigern.
