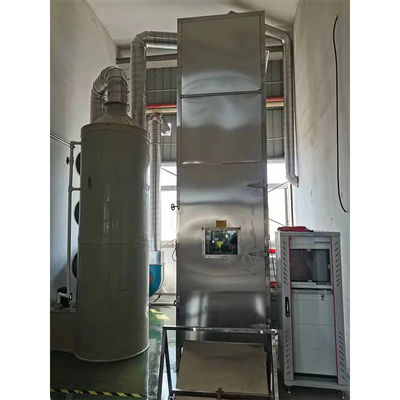

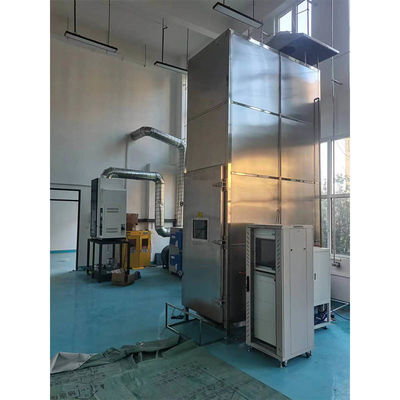

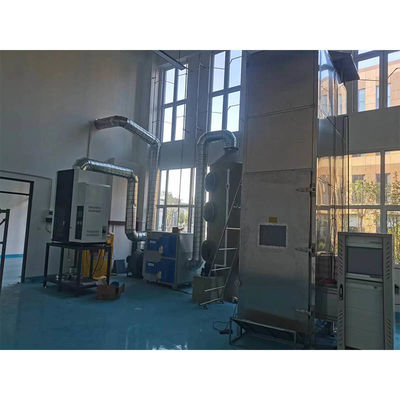

IEC 60332-3-10 Bündeldrähte und -kabel Verbrennungstestmaschine Wärmeabgabetest

Vertikaler Verbrennungstester für gebündelte Kabel Produktbeschreibung:

Das Verbrennungstestsystem für gebündelte Kabel wurde in strikter Übereinstimmung mit der internationalen Norm IEC 60332-3-25 "Vertikaler Flammenausbreitungstest von Kabeln unter Flammenbedingungen - Prüfverfahren für die vertikale Anordnung von gebündelten Kabeln" entwickelt und konstruiert. Es wird speziell zur Bewertung des Flammschutzverhaltens und der Längsflammausbreitungseigenschaften verschiedener Arten von vertikal verlegten Stromkabeln, Kommunikationskabeln und Glasfaserverbundkabeln unter Einwirkung von Standardbrandquellen verwendet. Als wichtiges Prüfgerät in der Kabelindustrie kann das System Brandsituationen in verschiedenen Szenarien genau simulieren. Es ist ein Kernprüfgerät zur Prüfung der Brandschutzeigenschaften von gebündelt verlegten Produkten wie Kommunikationskabeln, Kabeln für den Schienenverkehr und flammhemmenden Kabeln für das Bauwesen und liefert eine wichtige technische Grundlage für die Zertifizierung der Kabel-Flammschutzklasse.

Vertikaler Verbrennungstester für gebündelte Kabel Normen:

• IEC 60332-3-10

• EN 50399

Vertikaler Verbrennungstester für gebündelte Kabel Technische Parameter:

• Innenabmessungen der Edelstahl-Testkammer: 1.000 (B) * 2.000 (T) * 4.000 (H) mm, ergänzt durch isolierendes Mineralwolle-Material.
• Im unteren Bereich der Testkammer befindet sich ein Loch mit den Abmessungen 800 (B) * 400 (T) in einer Entfernung von 150 mm von der Vorderseite der Kammer, um die Luftzufuhr zu gewährleisten.
• Querschnittsfläche des Einlassrohrs: 240 cm².
• Lufteinlass: 5000 ± 500 l/min; ausgestattet mit einem Windgeschwindigkeitssensor.
• Oberer Abluftraum: 300 (B) * 1.000 (T) mm.
• Standard-Edelstahlleiter Abmessungen: 500 (B) * 3.500 (H); Menge: 1.
• Breite Edelstahlleiter Abmessungen: 800 (B) * 3.500 (H) mm; Menge: 1.
• Zwei Sätze von Standard-Propanbrenner-Vorrichtungen.
• Zwei Sätze von Venturi-Gasmischvorrichtungen.
• Manometer und Druckminderventil, mit denen der Propan- und Luftdruck auf 0,1 MPa eingestellt werden kann.

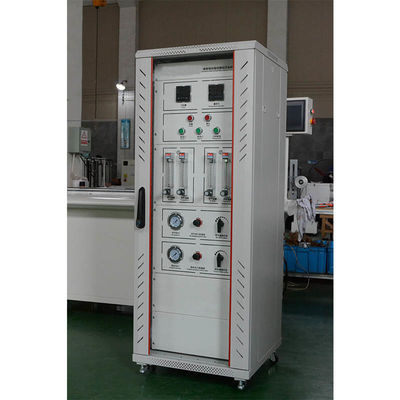

• Steuerung und Regelung der Luftquelle: Der Luftstrom wird mit einem Rotationsdurchflussmesser gemessen: 10 ~ 100 l/min (einstellbar); Der Propanstrom wird mit einem Rotationsdurchflussmesser gemessen: 2 ~ 20 l/min (einstellbar).
• Ausgestattet mit einem Kugelhahn zum manuellen Absperren der Luftquelle.
• Stellen Sie die Flammenprüfzeit automatisch ein, und danach kann die Luftquelle automatisch abgeschaltet werden.
• Die Innenwand der Kammer ist mit einem Thermoelement ausgestattet, um die Innentemperatur der Kammer anzuzeigen.
• Die Oberseite der Kammer ist mit einer Zwangslöschanlage ausgestattet.
• Der obere Teil der Stahlleiter der Probe ist mit einer automatischen Hebevorrichtung ausgestattet.

Vertikaler Verbrennungstester für gebündelte Kabel Spezifikationen:

Anforderungen an die Nutzungsumgebung:

● Die Stellfläche muss fest, eben und wasserdicht sein;
● Die Bodenhöhe des Standorts darf nicht weniger als 6 Meter betragen, und der Raum wird mit 6*7 Metern empfohlen;
● Umgebungstemperatur: zwischen 5℃ und 35℃;
● Luftdruck: ein Atmosphäre;
● Es gibt keine brennbaren und explosiven Gegenstände oder verbrennungsfördernden Gegenstände auf dem Gelände;
● Die vom Gerät gelieferten Gas- und Wasserquellen können schnell abgesperrt werden, und die Position ist deutlich gekennzeichnet;
● Die Umgebungswindgeschwindigkeit beträgt weniger als 8 m/s;
