Μηχανή δοκιμής κάθετης καύσης καλωδίων UL1581 VW-1

Μηχάνημα Δοκιμής Κάθετης Καύσης Καλωδίων UL1581 VW-1

I. Επισκόπηση Προϊόντος


Ο Δοκιμαστής Φλόγας Οριζόντιας και Κάθετης Καύσης Καλωδίων VW-1 είναι ένα όργανο δοκιμής ακριβείας σχεδιασμένο για την αξιολόγηση της επιβράδυνσης φλόγας καλωδίων, ηλεκτρικών αξεσουάρ και άλλων στερεών υλικών. Ο κύριος σκοπός του είναι να προσομοιώσει τη συμπεριφορά καύσης, την εξάπλωση της φλόγας και τις ιδιότητες αυτοσβέσης των υλικών που εκτίθενται σε μια μικρή φλόγα υπό συγκεκριμένες συνθήκες.

Το "VW-1" είναι μια ονομασία βαθμολόγησης επιβράδυνσης φλόγας που προέρχεται από το πρότυπο UL, που σημαίνει "Vertical Wire-1" (Κάθετο Σύρμα-1). Το όργανο ελέγχει με ακρίβεια το χρονισμό, τη γωνία και τη θέση της εφαρμογής της φλόγας για να καθορίσει εάν το υπό δοκιμή δείγμα πληροί τις απαιτήσεις του VW-1 ή άλλων παρόμοιων βαθμολογιών επιβράδυνσης φλόγας (όπως FT1 και FT2).

Αυτό το όργανο είναι ένα απαραίτητο όργανο δοκιμών για τον ποιοτικό έλεγχο και την πιστοποίηση προϊόντων (όπως UL και CSA) στις βιομηχανίες καλωδίων, ηλεκτρονικών και δομικών υλικών.

II. Αρχή Δοκιμής
Η βασική αρχή της δοκιμής είναι η στερέωση ενός δείγματος (καλωδίου) συγκεκριμένων διαστάσεων σε μια καθορισμένη γωνία (συνήθως 20° ή 90° κάθετα) σε ένα θάλαμο δοκιμής. Μια φλόγα συγκεκριμένου ύψους και θερμότητας δημιουργείται χρησιμοποιώντας ένα τυποποιημένο καυστήρα Bunsen (ή ένα εξειδικευμένο φλόγιστρο). Η φλόγα εφαρμόζεται στην κάτω επιφάνεια του δείγματος για ένα καθορισμένο χρονικό διάστημα (π.χ., 15 δευτερόλεπτα). Στη συνέχεια, η φλόγα απομακρύνεται και παρατηρούνται και καταγράφονται οι ακόλουθες συμπεριφορές του δείγματος:

Χρόνος Μετά τη Φλόγα: Η διάρκεια που το δείγμα συνεχίζει να καίγεται μετά την απομάκρυνση της φλόγας.

Χρόνος Μετά τη Λάμψη: Η διάρκεια για την οποία το δείγμα παραμένει ζεστό μετά την κατάσβεση της φλόγας.

Μήκος Ανθράκωσης/Μήκος Σκόρδου: Το μέγιστο μήκος του δείγματος που καίγεται ή έχει υποστεί ζημιά.

Ανάφλεξη Βαμβακερής Επένδυσης: Κατά τη διάρκεια της δοκιμής, τα σταγονίδια φλόγας αναφλέγουν τα ξηρά απορροφητικά βαμβακερά μαξιλάρια από κάτω, τα οποία προσομοιώνουν το περιβάλλον.

Με βάση αυτές τις παρατηρήσεις και σε σύγκριση με τα κριτήρια που καθορίζονται στο πρότυπο, αξιολογείται η βαθμολογία επιβράδυνσης φλόγας του δείγματος.

III. Συμμόρφωση με τα Πρότυπα


Αυτός ο εξοπλισμός έχει σχεδιαστεί για να συμμορφώνεται αυστηρά με τα ακόλουθα διεθνή και περιφερειακά πρότυπα:

UL 2556: Μέθοδοι Δοκιμών για ΚαλώδιαVW-1 (Vertical-Wire 1): Μία από τις πιο αυστηρές βαθμολογίες επιβράδυνσης φλόγας για καλώδια, που απαιτεί ότι μετά από πέντε εφαρμογές φλόγας, η διάρκεια μετά τη φλόγα κάθε δείγματος δοκιμής δεν πρέπει να υπερβαίνει τα 60 δευτερόλεπτα και η επένδυση δεν πρέπει να αναφλεγεί.

FT1 (Flame Test 1): Παρόμοιο με το VW-1, αλλά με γωνία 20°.FT2 (Flame Test 2): Χαμηλότερες απαιτήσεις από το FT1, που απαιτούν μια οριζόντια δοκιμή φλόγας.

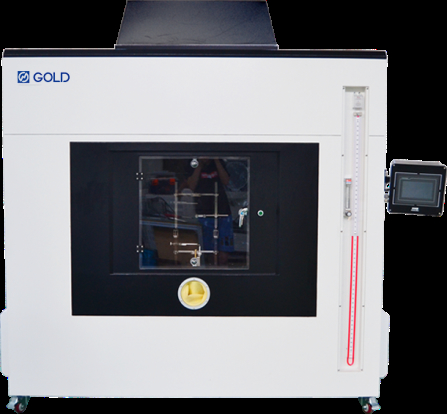

IV. Κύρια ΧαρακτηριστικάΘάλαμος Δοκιμής: Αυτός ο θάλαμος δοκιμής είναι κατασκευασμένος από συναρμολογημένες χαλύβδινες πλάκες και διαθέτει φινίρισμα με αντιστατικό χρώμα για ελκυστική εμφάνιση και αντοχή στη σκουριά και τη διάβρωση. Ένα σύστημα απαγωγής καπνού είναι εγκατεστημένο στην κορυφή του θαλάμου για την εκκένωση των καυσαερίων σε εξωτερικούς χώρους μετά τη δοκιμή. Δύο είσοδοι αέρα βρίσκονται στις κάτω πλευρές, μαζί με ένα σύνολο πνευματικών στεγανοποιήσεων.

Ένα παράθυρο παρατήρησης βρίσκεται στο μπροστινό μέρος του θαλάμου για εύκολη παρατήρηση της προόδου της δοκιμής.Σύστημα Αερισμού: Ένας αγωγός εξαερισμού βρίσκεται στην κορυφή, επιτρέποντας τη σύνδεση με ένα εξωτερικό σύστημα εξαερισμού για την άμεση απομάκρυνση τοξικών και επικίνδυνων αερίων που παράγονται από την καύση.

Συσκευή Δείγματος: Βάσεις Δοκιμής: VW-1 και FT2 Βάσεις Δοκιμής Καύσης.

Ο σχεδιασμός της συσκευής εξασφαλίζει ασφαλή συγκράτηση του δείγματος χωρίς να επηρεάζονται τα αποτελέσματα της δοκιμής.

• Σύστημα Καυστήρα: Ο καυστήρας εισάγεται από το Αμβούργο, ΗΠΑ, πληροί τις απαιτήσεις του ASTM D 5025-99, με τυπική ισχύ 500W και γωνία 20°.
• Παροχή Αερίου: Χρησιμοποιείται μεθάνιο ή προπάνιο υψηλής καθαρότητας ως καύσιμο και παρέχεται ένα μανόμετρο πίεσης σωλήνα U και ένας μετρητής ροής υψηλής ακρίβειας για τη διασφάλιση σταθερής και ρυθμιζόμενης ροής και πίεσης αερίου. Κλίμακα ύψους φλόγας: χρησιμοποιείται για την γρήγορη βαθμονόμηση της φλόγας στο απαιτούμενο τυπικό ύψος (όπως 125mm).
