IEC 60332 Flammenausbreitungstestmaschine für ein einzelnes isoliertes Kabel

Produkteinführung:

Der Vertikalbrenner für Einzeldrähte und -kabel entspricht IEC 60332 - 1 - 2:2004.Durch Auswahl der Brenndauer gemäß den Spezifikationen der Probe kann die Fähigkeit von Drähten und Kabeln ermittelt und bestimmt werden, die Ausbreitung des Feuers unter Brandbedingungen zu verhindern.

Normen:

Kernnormen

1. IEC 60332-1-1
- Name: Prüfungen an elektrischen und optischen Kabeln unter Brandbedingungen - Teil 1-1: Prüfung der vertikalen Flammenausbreitung für einen einzelnen isolierten Draht oder ein einzelnes Kabel
- Anwendungsbereich: Vertikaler Flammentest für einen einzelnen Draht oder ein einzelnes Kabel (Flammenhöhe 20 mm).

2. IEC 60332-1-2
- Name: Prüfung der vertikalen Flammenausbreitung für einen einzelnen isolierten Draht oder ein einzelnes Kabel - Verfahren für eine 1-kW-Vormischflamme
- Anwendungsbereich: Vertikaler Flammentest mit einer 1-kW-Vormischflamme (Flammenhöhe 125 mm).

3. IEC 60332-1-3
- Name: *Prüfung der vertikalen Flammenausbreitung für einen einzelnen isolierten Draht oder ein einzelnes Kabel - Verfahren zur Bestimmung von brennenden Tropfen/Partikeln*
- Anwendungsbereich: Zusätzliche Prüfung zur Bewertung von geschmolzenen Tropfen während der Verbrennung.

Internationale und regionale äquivalente Normen

Europäische Normen (EN)

4. EN 60332-1-1/1-2/1-3

- Vollständig äquivalent zu IEC-Normen, anwendbar für die EU-CE-Zertifizierung (z. B. CPR-Verordnungen) und die UKCA-Zertifizierung.

US-Normen

5. UL 1581

- Abschnitt VW-1: Vertikaler Brenntest (ähnlich IEC 60332-1-2, aber die Flammenintensität und die Beurteilungskriterien sind unterschiedlich).

6. UL 2556

- Verweist auf die IEC 60332-Reihe und ist für die Prüfung der Flammenausbreitung von Drähten und Kabeln anwendbar.

7. NFPA 262 (ASTM E662)

- Optischer Kabelbrenntest (einige Methoden ergänzen IEC 60332).

Chinesische Norm (GB/T)

8. GB/T 18380.11-2022
- Äquivalent zu IEC 60332-1-1 (Einzelvertikalbrand, 20 mm Flamme).

9. GB/T 18380.12-2022
- Äquivalent zu IEC 60332-1-2 (1 kW Flammenvertikalbrand).

Japanische Norm (JIS)

10. JIS C 3005
- Verweist auf die IEC 60332-1-Reihe für die Prüfung des Brandverhaltens von Drähten und Kabeln.

Kanadische Norm

11. CSA C22.2 Nr. 0.6
- Anforderungen an den vertikalen Brenntest, ähnlich UL VW-1.

Australische/Neuseeländische Norm

12. AS/NZS IEC 60332.1.1/1.2
- Übernimmt direkt IEC-Normen, anwendbar für den australischen und neuseeländischen Markt.

Internationale Eisenbahnstandards

13. EN 45545-2 (Eisenbahn)
- Verweist auf die IEC 60332-Reihe von Tests für das Brandverhalten von Kabeln.

Technische Parameter:

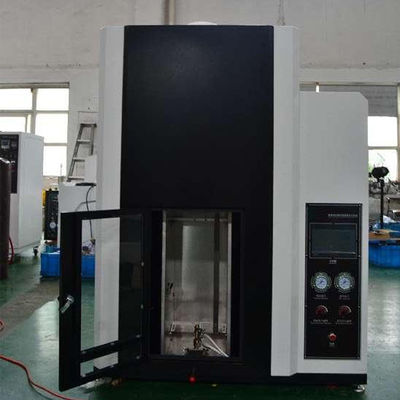

l SUS304 sEdelstahl-Schaltschrank, Dunstabzugshaube und Metallabdeckung sind integriert. Es ist einfach zu bedienen und hat ein gutes Aussehen

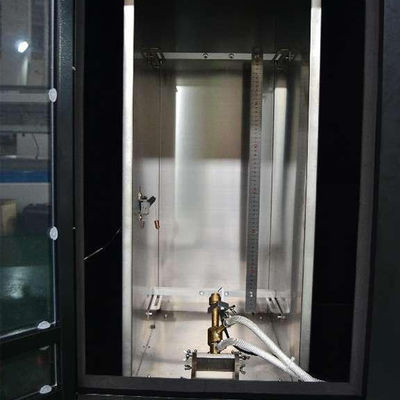

l Metallabdeckung: 1200 mm (H) * 300 mm (B) * 450 mm (T). Die Vorderseite ist offen, die Ober- und Unterseite sind abgedichtet

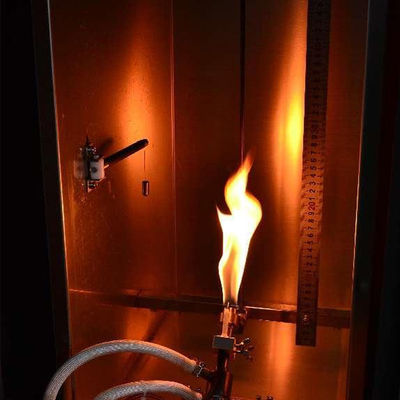

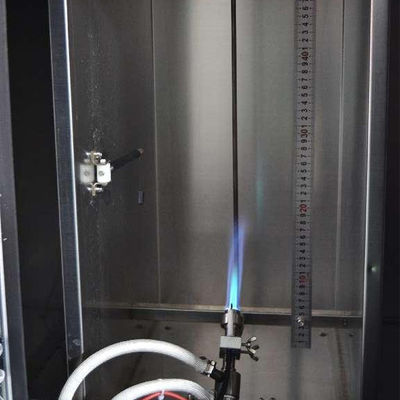

l Brenner: Nennleistung: 1 kW

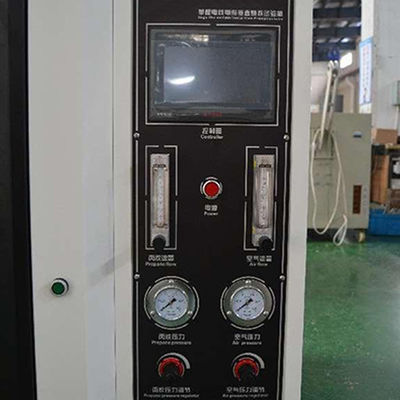

l Steuerungsmodus:Touchscreen-Steuerung. Die Testverbrennungszeit kanndurchden Bildschirmeingestellt werden. Die Verbrennungszeit kann gesteuert und der Temperaturwert kann angezeigt werden, wenn die Flammentemperatur kalibriert wird

l Brenneinrichtung: Automatische Hochspannungszündung

l Durchflussmesser: Luftdurchflussmesser: 1,5 ~ 15 l/min; Gasdurchflussmesser: 0,1 ~ 1 l/min

l Der separat gesteuerte Abluftventilator ist oben installiert

l Flammenmeldegerät: ein importiertes vonφ0,5, Typ K, ein Elektrolytkupferbarren φ9 mm, jeweils ein Gewicht von 10 g ± 0,05 g, ein Satz Temperatur- und Zeitanzeigegerät

Spezifikationen:

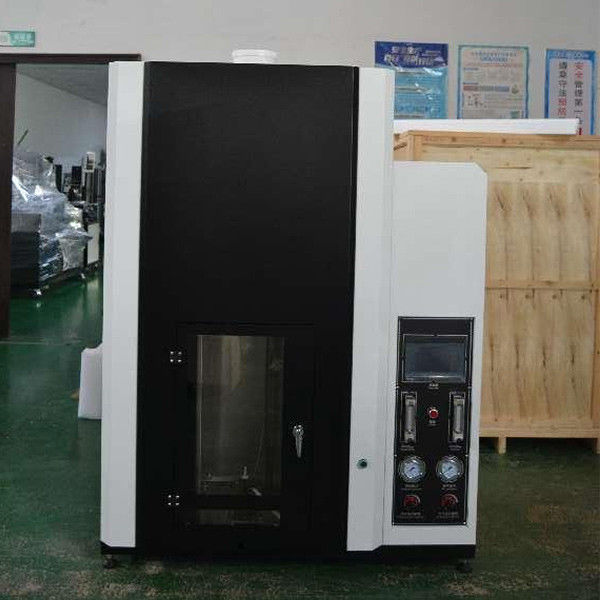

l Gesamtabmessungen: 630 mm (B) * 600 mm (T) * 2170 mm (H)

l Stromversorgung:AC 220 V, 50/60 Hz, 2 A

l Luftquelle: Propan und Luft (vom Kunden bereitgestellt)
