Brennverhalten von Kabeln in Bündeln EN50399

Anwendungsbereich des Brennverhaltens von gebündelten Kabeln EN50399:

Anwendbar für die Verbrennungsprüfung von Kabeln und optischen Kabeln, die in Bauprojekten verwendet werden.

Die Prüfung kann die folgenden Eigenschaften von Kabeln oder optischen Kabeln unter spezifischen Verbrennungsbedingungen ermitteln:

-- Flammenverbreitung (FS);

--Wärmefreisetzungsrate (HRR);

--Gesamtwärmeabgabe (THR);

--Raucherzeugungsrate (SPR);

--Gesamte Rauchproduktion (TSP);

--Flamming Growth Rate Index (FIGRA);

-- Brennende Tropfen/Partikel

Brennverhalten von gebündelten Kabeln EN50399Hauptmerkmale:

1. Das Brennverhalten des Brandsicherheitsprüfgeräts "Bunched Cables" ist nach der EU-Norm EN50399 konstruiert:2011 und erfüllt die von der EU geförderte CPR-Zertifizierung gemäß der Norm EN50575-2014B.

2. Analyzer: Der Sauerstoffanalysator nimmt die Marke Siemens an und die gesamte Maschine wird importiert.

3. Betriebssystem: Die leistungsstarke Background-Computing-Datenbank kann Daten in Echtzeit sammeln und verarbeiten, was sie wirklich narrensicher macht.die Kohlendioxidproduktion durch Verbrennung, die Lichtdurchlässigkeit des Rauches im Abgasrohr, die Wärmefreisetzung (HRR), die Gesamtwärmefreisetzung (THR), der Verbrennungswachstumsindex (FIGRA),die Rauchproduktion (SPR) und andere technische Parameter in Echtzeit.

4Die Verbrennungskammer hat eine quadratische Stahlkonstruktion, die Innenwand ist aus Edelstahl, mit schwarzer korrosionsbeständiger Farbe lackiert.die Mitte verwendet Wärmedämmung Baumwolle mit einem Wärmeübertragungskoeffizienten von 0.7W·m-2·K-1, und die Außenwand ist aus Edelstahl, ausgestattet mit einer Stahlleiter zur Oberseite der Verbrennungskammer,und eine quadratische Schranke ist an der Oberseite der Kammer installiert, um die Wartung von Dachgeräten zu erleichtern und die Sicherheit zu verbessern.

5. Prüfkammer: Es handelt sich um eine selbsttragende Box mit einer Breite von (1000±50) mm, einer Tiefe von (2000±50) mm und einer Höhe von (4000±50) mm.Die Rückwand und beide Seiten der Prüfkammer sind aus Wärmedämmstoff mit einem Wärmeübertragungskoeffizienten von ca. 0.7W.m-2.K-1. An der Tür befindet sich ein gehärtetes Glasfenster, das die Testsituation im Innenraum jederzeit beobachten kann.

6Installation der Probe: Die Probe wird mit einem elektrischen Hebeapparat angehoben.

7- Sicherheitsschutz: Wenn festgestellt wird, daß die Probe vollständig nicht flammschutzfähig ist, wird eine obligatorische Feuerlöschvorrichtung eingebaut.

8. Lufteinführungsventilator: Es handelt sich um einen Variable Frequenz-Geschwindigkeitsregelungsventilator, der automatisch durch einen Computer gesteuert wird.

9. Stahlleiterart: Häufig verwendete Stahlleiter: Breite (500±5), Höhe (3500±10) mm; Material ist USU304 Edelstahl. Spezialstahlleiter:Auf der Rückseite der üblichen Stahlleiter wird eine nicht brennbare Rückplatte aus Kalziumsilikat hinzugefügtDie Montageanforderungen der Probe sind die gleichen wie für die übliche Stahlleiter.

10. Das obere Ende der Schachtel ist mit einem elektrischen Heber und einer Halterung für das Heben der Stahlleiter ausgestattet; es ist bequem, die Probe auf der Stahlleiter am Boden zu montieren,und dann werden die Stahlleiter und die Probe angehoben und auf der festen Vorrichtung installiertDie Beförderung der Probe ist im Betrieb leicht.

11. Zusammensetzung des Probenahmesystems: Es besteht aus einem Probenahler, einem Rauchfilter, einer Kältefalle, einer Trocknungskolonne, einer Pumpe und einem Abfallflüssigkeitsregler,die eine effektive Entnahme von Rauchgasproben gewährleisten und die Abgase absorbieren kann.

12Rauchfilter: Das durch die Verbrennung erzeugte Gas wird durch den Filter in mehreren Stufen gefiltert, um das vom Analyseinstrument erforderliche Partikelkonzentrationsniveau zu erreichen.Der mehrstufige Filter verwendet die japanische Marke FujiDer Filterkopf besteht aus festem PTFE und der Innenkopf aus einem 0,5um PTFE-Filtermaterial.

Einbauanforderungen an das Brennverhalten von gebündelten Kabeln EN50399:

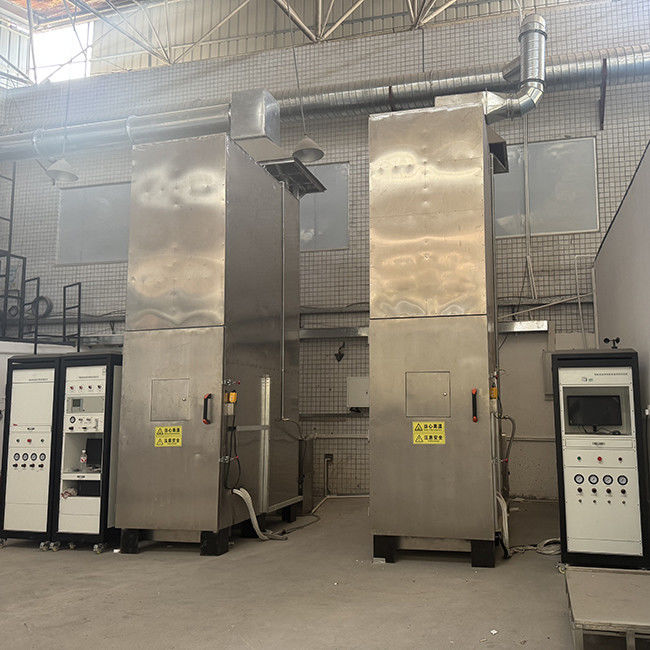

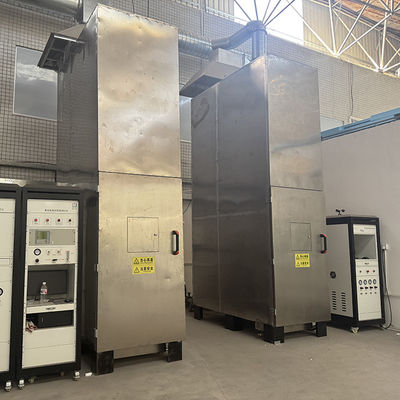

Produktionsbild:
