ISO 9239-1 ISO 9239-2 Bodenbelagungsmaterial Wärmestrahlungsprüfer ASTM E648

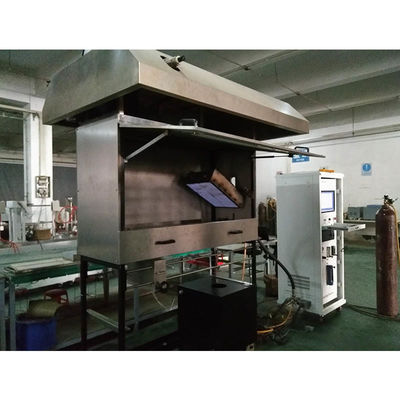

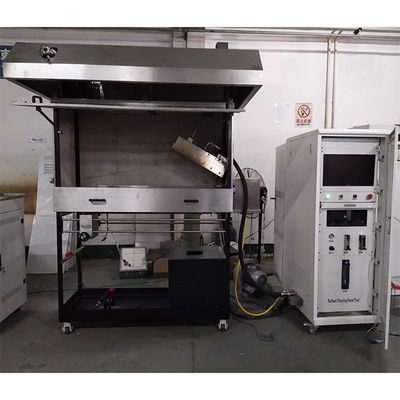

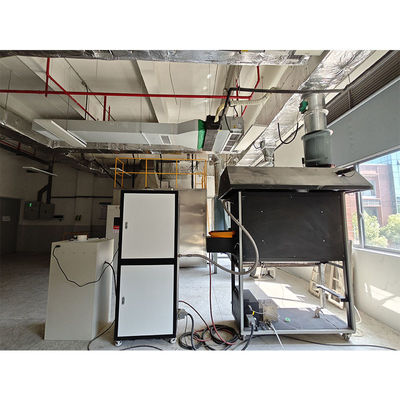

ISO 9239 Bodenbelag-Wärmestrahlungstester Produkteinführung:

Unser Fußbodenstrahlplatten-Tester, genannt FRP, dient als Tipp-Tool zur Beurteilung des kritischen Wärmestrahlungsflusses, der bei dem Flame Stop-Transversaldiffusionsszenario beteiligt ist.Diese innovative Prüfmethode beinhaltet die Messung des kritischen Wärmestrahlungswerts der Bodenbelagverbrennung in einer spezifischen Wärmestrahlungsumgebung innerhalb der Prüfbox.Durch die Integration komplexer Rauchmeldesysteme in separate Einheiten, die in Abgasleitungen montiert sind,FRP ist in der Lage, wertvolle Erkenntnisse über den wichtigsten Strahlungsfluss zu liefern, der mit Dächereinlagen verbunden istDiese fortschrittliche Technologie ermöglicht eine umfassende Beurteilung der Verbrennungs- und Diffusionsmerkmale von Bodenmaterialproben unter äußeren thermischen Strahlungsbedingungen.

ISO 9239 Wärmestrahlungstester für Bodenbeläge Standards:

• ISO 9239-1: Prüfungen für die Brandreaktionen von Bodenwerkstoffen - Teil 1: Prüfungen für die Verbrennungsfähigkeit von Bodenwerkstoffen mit einer Strahlungswärmequelle
• ISO 9239-2: Prüfungen für die Brandreaktionen von Bodenmaterialien - Teil 2: Prüfungen für die Flammenverbreitung bei einem Wärmefluss von 25 kW/m2
• ASTM E 648: Standardprüfung für den kritischen Strahlungsfluss von Bodenbelagsystemen mit Strahlungswärmeenergie
• ASTM E 970: Standardprüfung für den kritischen Strahlungsfluss von Dachbodenisolierböden mit Strahlungswärmeenergie
• NFPA 253: Standardprüfmethode für den kritischen Strahlungsfluss von Abdeckungssystemen mit Strahlungswärmeenergie
• GB/T 11785-2005

ISO 9239 Wärmestrahlungstester für Bodenbeläge Technische Spezifikation:

ISO 9239 Wärmestrahlungsprüfer für Bodenbeläge:

Aufbau:

1Alle Bauteile sind aus Edelstahl, der schön und korrosionsbeständig ist.
2. Die Strahlwärmequelle ist eine poröse Keramik-Wärmestrahlplatte von 300 mm × 450 mm, 30° geneigt;
3. aus den Vereinigten Staaten importiertes Kalorimeter mit Messbereich von 50 kW/m2;
4Der Durchmesser des Piloten ist 0,7 mm, 19/EA, 60 Grad von der Unterseite jeder Mittellinie
5. Die Standardplatte besteht aus Kalziumsilikatplatte mit einer Dicke von 20±1 mm und einer Dichte von 850±100 kg/m3 ohne Beschichtung; Größe 1050X250 mm
6Eine kleine Zünddüse aus Edelstahl hilft bei der Zündung der Proben.
7Import-Flussregelungsventil zur präzisen Steuerung des Propanflusses
8. Kommt mit einem Bläser, um eine Luftquelle bereitzustellen, und verwendet Gas für Venturi-Mischung Test

Optisches System:

1Das Lichtpfadsystem umfasst eine Lichtquelle mit einer Glühlampe mit einer Farbtemperatur von 2900 ± 100 K, die Lichtquelle ist eine Silizium-Fotodiode und ist mit einem Verschluss für die Lichtpfadprüfung ausgestattet.die für eine Kalibrierung von 0% und 100% geeignet ist;
2Importierte Photovoltaikmodule messen den Grad der Lichtdämpfung. Das System berechnet automatisch die Lichtdurchlässigkeit und erzeugt eine Lichtdurchlässigkeitskurve.die Kurve kann frei gedruckt werden

Thermische Strahlensysteme:

1Das Wärmestrahlungspyrometer hat eine Genauigkeit von ± 0,5°C und befindet sich etwa 1,4 m von der Strahlplatte entfernt.
2Die Empfindlichkeit des Strahlungspyrometers ist konstant im Wellenlängenbereich von 1um bis 9um.
3. Das leistungsstarke gepanzerte K-Typ-Thermoelement hat einen Durchmesser von 3,2 mm und einen isolierten und nicht geerdeten heißen Kontakt;Es befindet sich 25 mm unterhalb der oberen Platte der Schachtel und 100 mm hinter der Innenwand der Schachtel;
4- Ein Strahlungspyrometer mit einem nachweisbaren Durchmesser von 250 mm und einem Temperaturbereich von 480°C bis 530°C sollte zur Einstellung des Wärmeflusses auf der Oberfläche der Wärme-Strahlungsplatte verwendet werden.
5. Im Fehlerbereich wird der Wärmefluss vom Kühlkörper mit einem Abstand von 110 mm bis 910 mm gemessen.

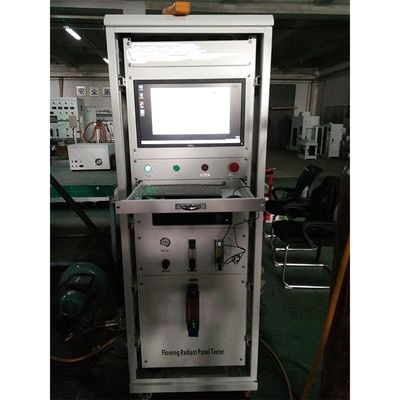

Steuerungssystem:

1Standard-Steuerungskabinett, eingebetteter integrierter 10,2" Touchscreen
2Es verfügt über Schallmelder und Alarm-Unfallanzeigefunktionen.
3Es gibt einen USB/RS232 Serienanschluss an der Steuerungskiste, der für die Bedienung und Steuerung extern mit einem Desktop-/Laptopcomputer verbunden werden kann, und Testberichte können frei gedruckt werden.
4. Programmierbares Steuerungssystem (PLC)
