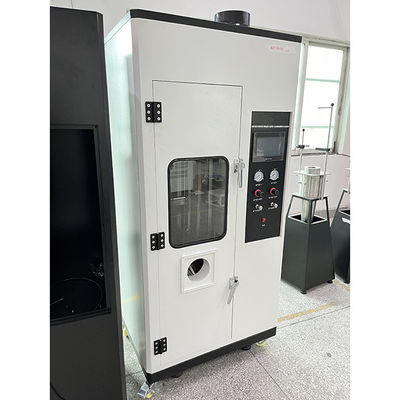

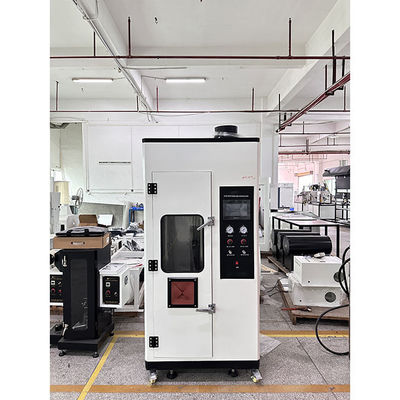

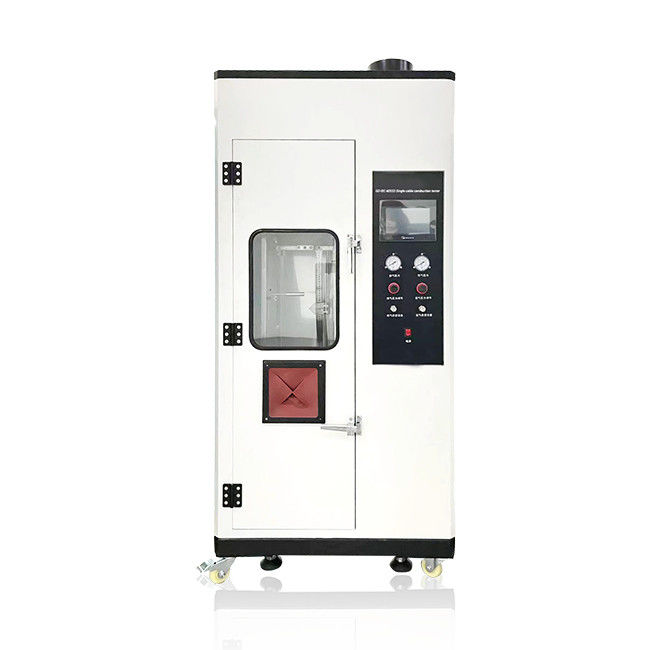

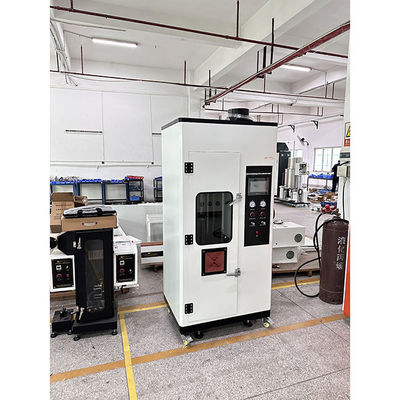

IEC 60332-1-2 Vertikalverbreitungs-Verbrennungstester für isolierte Kabel

Produkteinführung

Der vertikale Verbrennungsprüfer mit einem Kabel folgt streng der Norm IEC 60332-1-2 und verwendet eine 1 kW vorgemischte Flamme zur Prüfung der Flammschutzleistung eines einzelnen Kabels.Es ist für verschiedene Arten von Energie geeignetDie Ausrüstung ist mit einem Präzisionsbrenner und einer Standardverbrennungskammer ausgestattet, unterstützt die Prüfung von 600 mm Proben,und stellt sicher, dass die Flammenverbreitung und die Selbstlöschleistung den internationalen Anforderungen entsprechenEs ist leicht zu bedienen, sicher und zuverlässig und ist eine ideale Wahl, um die Brandfestigkeit von Kabeln zu gewährleisten.

Standards

IEC 60332-1-1: Festlegung der Anforderungen an Prüfvorrichtungen und -ausrüstungen.

IEC 60332-1-3: Prüfung auf Verbrennungströpfchen (optional).

EN 60332-1-2: Europäische Norm, die der IEC 60332-1-2 entspricht.

Inhalt des Prüfprodukts

Bei der vertikalen Verbrennungsprüfung eines einzelnen Kabels werden die folgenden wesentlichen Eigenschaften bewertet:

1.Flammenverbreitungsfähigkeit:

Prüft, ob sich die Flamme unter Einwirkung einer 1 kW-Flamme senkrecht entlang des Kabels ausbreitet und ob sich die Ausbreitungsdistanz innerhalb eines sicheren Bereichs befindet.

2.Selbstlöschleistung:

Bewertet, ob sich das Kabel schnell selbst löschen kann, nachdem die Flamme entfernt wurde, um zu verhindern, dass sich das Feuer weiter ausbreitet.

3.Brennende Tropfen (optional):

Überprüft, ob während des Verbrennungsprozesses brennende Tropfen entstehen, die sekundäre Brände verursachen können.

4.Flammbeständigkeit des Materials:

Indirekt bewertet die Flammschutzfähigkeit von Kabelschutz- und Umhüllungsmaterialien (z. B. PVC, LSZH, XLPE usw.).

Anwendungsbereich des Prüfprodukts

Die Norm IEC 60332-1-2 gilt für die folgenden Arten von Einzelkabeln:

Typ des Kabels:

Stromkabel: Niederspannungskabel (≤ 1 kV) oder mittelspannungskabel mit nur einem Kern.

Steuerkabel: Niederspannungskabel für die Signalübertragung.

Kommunikationskabel: einschließlich Koaxialkabel und Datenkabel.

Glasfaserkabel: Prüfung der Flammschutzfähigkeit der Außenhülle.

Materialart:

Isolierungs- und Umhüllungsmaterialien umfassen unter anderem:

Polyvinylchlorid (PVC)

Niedrigrauchhalogen (LSZH).

Kreuzverbundenes Polyethylen (XLPE).

Polyethylen.

Kautschuk (z. B. EPR).

Kabelstruktur:

Ein- oder Mehrkernkabel (Mehrkernkabel werden in der Regel mit getrennten einzelnen Kernen geprüft).

Rundes oder flaches Kabel.

Anwendungsszenarien:

Elektroinstallationen für Gebäude (Wohngebäude, Gewerbehäuser).

Industrieanlagen (Fabriken, Lager).

Verkehrsinfrastruktur (U-Bahnen, Tunnel).

Schiffs- und Schiffbau.

Andere Stellen mit Anforderungen an die Feuerfestigkeit.

Hauptparameter:

1 Prüfkammer/Abgaskappe: Volumen 1,0 M3;

2 Verbrennungsfackel: 1KW vorgemischte Verbrennungsdüse (gemachte nach GB/T5169.14-2017-Standard), blaue Flammenkernhöhe 46~78mm, Gesamtflammenhöhe 148~208mm. Hergestellt aus reinem Kupfer;

2.1 Druckluft; Luftkompressor mit einer Leistung von 0,7 MPa und 500 Watt (von dem Benutzer vorbereitet);

2.2 Durchflussmesser: Massendurchflussmesser;

2.3 Druck: Anzeige des Druckmessgeräts von 0 bis 0,15 MPa;

2.4 Regelventil: Druck und Durchfluss einstellen;

Gasquelle:

1 Gas: Propangas mit einer Reinheit von mindestens 95% (vom Kunden vorbereitet)

2 Durchflussmesser: Massendurchflussmesser;

3 Druck: Anzeige des Druckmessgeräts von 0 bis 0,15 MPa;

4 Regelventil: Druck und Durchfluss einstellen;

5 Länge des getesteten Drahtes und Kabels: 600 ± 25 mm;

6 Außendurchmesser des getesteten Drahtes und Kabels: 1 bis 30 mm;

7 Metalldeckel: 1200 mm hoch, 300 mm breit, 450 mm tief;7 Zündmodus: automatische Zündung unter hohem Druck

8 Feuerzufuhrzeit: 0,1 ‰ 99,99 s/m kann eingestellt werden, die Flamme hört auf zu brennen, wenn die eingestellte Zeit erreicht ist;

9 Verzögerungszeit des Brennens: Die Verzögerungszeit des Brennens wird automatisch aufgezeichnet, die Auflösung beträgt 0,01 s;

Ausrüstungsstruktur:

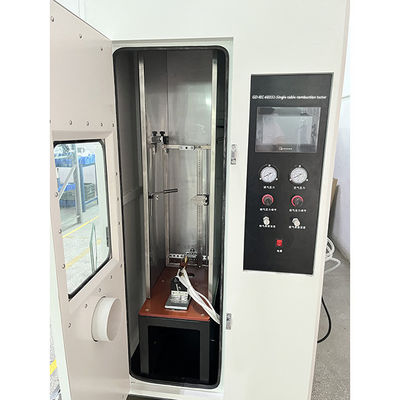

1 Zusammensetzung: Es besteht aus einer Verbrennungsbox, einer Metallhülle und einem Bedienelement.

2 Verbrennungsbox: Das Volumen beträgt 1,0 m3 und die inneren Abmessungen sind 1050 mm lang × 650 mm breit × 1600 mm hoch.

Verarbeitung von Stahlplatten und mit hochtemperaturelektrostatischer Farbe bemalt;

3 Metallhülle: aus SUS304# Edelstahl;

4 Steuerungsteil: Es verwendet bekannte inländische und ausländische Marken und wird durch PLC gesteuert;

5 mit Abgasventilator;

6 mit Beobachtungsfenster zur Beobachtung der Verbrennungslage;

7 mit Versiegelungshandschuhen ausgerichtet;

8 Gesamtmaße: 1080 mm lang × 650 mm breit × 1750 mm hoch.

Temperaturmessungssystem:

1 Temperaturmessungsplatte aus Kupfer: Durchmesser 9 mm, Masse 10 g;

2 Verwenden Sie ein gepanzertes K-Typ-Thermokoppel mit einem Drahtdurchmesser von 0,5 mm und einem Rohrmantel aus Edelstahl;

3 Ausgestattet mit einem digitalen Handthermometer mit einem maximalen Messwert von 1300 °C;

4 Ausgestattet mit einer Stoppuhr.

Lastgewichte:

1 Die Standardgewichte sind 5N, 7.5N, 10N, 20N und 30N. Die anderen Gewichte werden nach Kundenbedarf angepasst (Kunden müssen bezahlen

Der Standard für Lastgewichte lautet GB/T 18380.13-2022 Abschnitt 1.
