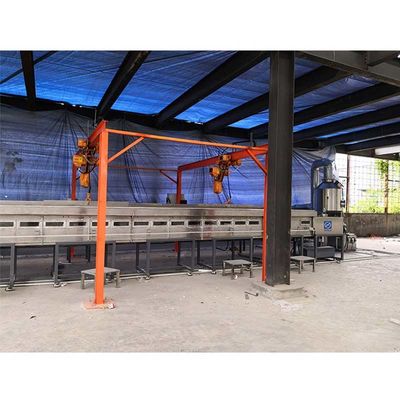

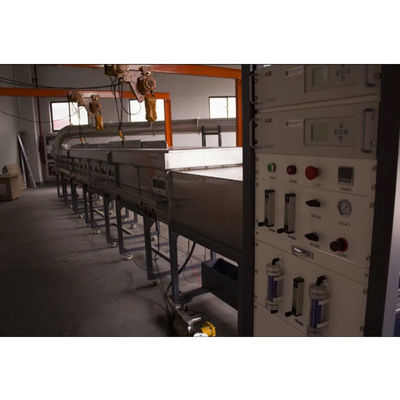

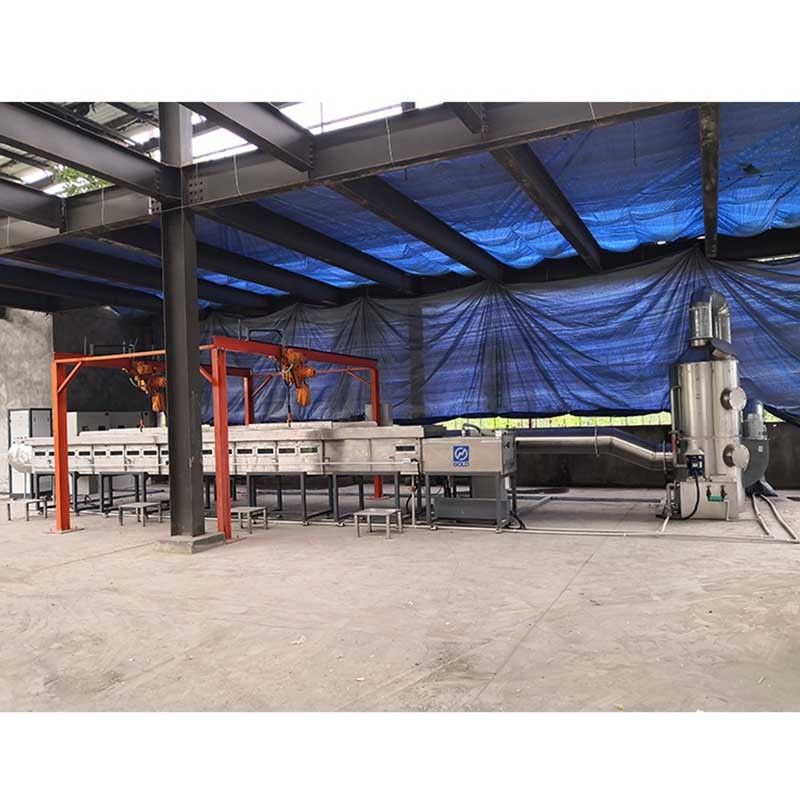

UL910 ASTM E84 Steiner Tunnel Langtunnel-Ofen-Flammenausbreitungstestgerät

Steiner-Tunnel Produkteinführung:

Der horizontale UL910/NFPA262 Steiner-Tunnelofen wird hauptsächlich zur Prüfung des Flammschutzes von CMP-Kabeln und -Leitungen verwendet und kommt hauptsächlich bei Kabeln in horizontalen Subsystemen zum Einsatz, die direkt in Belüftungs- oder Zwangslüftungsumgebungen ohne Metallrohre verlegt werden. Dieser Flammschutzteststandard stellt den strengsten Flammschutzteststandard von UL in den Vereinigten Staaten und sogar für den gesamten Flammschutztest von Kabeln und Leitungen dar. Nur Kabel mit Fluorkunststoff-Mantelschichten können dieses Flammschutztestverfahren bestehen. Da Fluorkunststoffe eine hohe Zersetzungstemperatur (über 400 Grad) und einen hohen Zündpunkt (über 800 Grad) aufweisen, sind sie bei geringem Feuer nicht leicht zu verbrennen, so dass sie eine bessere Feuerbeständigkeit als andere organische Materialien aufweisen.

Steiner-Tunnel-Standard:

ASTM E84‌: Der vollständige Name lautet "Standard Test Method for Surface Burning Characteristics of Building Materials" (Standardprüfverfahren für die Oberflächenbrenneigenschaften von Baustoffen), entwickelt von der American Society for Testing and Materials (ASTM).

UL 910: Es ist der anspruchsvollste Kabelstandard im UL-Brandschutzstandard, der für Plenumkabel gilt, auch bekannt als Luftzufuhr-Verbrennungstest oder Steiner-Kanaltest.

NFPA 262‌: Ebenfalls ein von NFPA entwickelter Standard, der sich auf die Feuerbeständigkeit von Baustoffen beziehen kann.

‌UL 723‌: Standard entwickelt von Underwriters Laboratories (UL), ähnlich wie ASTM E84, zur Prüfung der Flammenausbreitungs- und Rauchentwicklungseigenschaften von Baustoffen.

CAN/ULC S102‌: Kanadischer Standard zur Bewertung der Oberflächenbrenneigenschaften von Baustoffen.

UBC Standard 8-1‌: Ein verwandter Standard im Uniform Building Code (UBC), der die Feuerbeständigkeit von Baustoffen betrifft.

‌NFPA 255‌: Ein von der National Fire Protection Association (NFPA) entwickelter Standard zur Bewertung der Oberflächenbrenneigenschaften von Baustoffen.

Steiner-Tunnel-Spezifikationen:

Steiner-TunnelMerkmale:

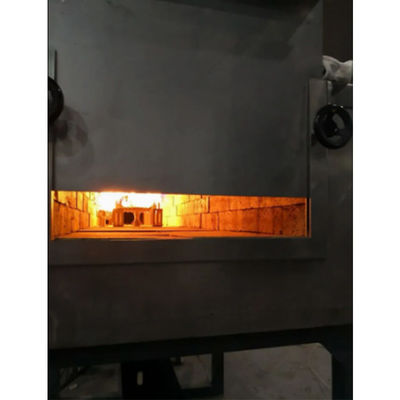

1. Verbrennungsprüfbox aus Edelstahl mit einer Ziegelstruktur im Inneren, die Flammenstößen widerstehen kann und eine gute Wärmedämmleistung aufweist;
2. Doppelschichtiges Beobachtungsfenster aus Quarzglas, kann die Flammenausbreitungsstrecke beobachten und aufzeichnen;
3. Die Anzeigelichtaufzeichnungsmethode kann die Flammenausbreitungsstrecke intuitiver aufzeichnen;
4. Kühlwasserzirkulations-Stützhalterung, die brennende Abdeckungen wie Calciumsilikatplatten unterstützen kann;
5. Ausgestattet mit einer 2 mm dicken Wasserdichtungsnut aus 304er Edelstahl, um sicherzustellen, dass während des Tests kein Rauch austritt;
6. Isolierkörperabdeckung aus 304er Edelstahl, gefüllt mit hochtemperaturbeständigem Isoliermaterial;
7. Ausgestattet mit einer treppenförmigen Probeninstallationsplattform für die einfache Installation und Entfernung von Proben und die Wartung des Ofens;
8. Unabhängige multifunktionale Abluftdruckerkennungsvorrichtung: Echtzeitüberwachung der Abluftdruckänderungen während des Tests. Erfassungsbereich 0~250Pa, Genauigkeit ±0,5Pa, Systemanzeigedrucktestgenauigkeit ±2Pa;
9. Lüfter: 380V, 50Hz, 3Kw, ausgestattet mit einem Wechselrichter zur Änderung der Windgeschwindigkeit, Durchflussrate mindestens 8000m3/h, er kann den vom brennenden Proben erzeugten Rauch rechtzeitig nach außen ableiten, um die Sicherheit des Tests zu gewährleisten;
10. Doppelbrenner: Er kann eine Wärme von 5,3 MJ/min ausgeben und kann die Gasdurchflussrate über einen Massendurchflussmesser entsprechend verschiedenen Standards steuern, mit einem Messbereich von 0-160 l/min und kann den Heizwertausstoß des Brenners ändern, mit einer maximalen Ausgangsenergie von 100 MJ/min;
11. Automatisches Zündsystem: zur Gewährleistung der Sicherheitsleistung des Tests, Hochspannungszünder, 44 kV, 50 mA, die minimale Hochspannung der Zündelektrode beträgt 1,8 kV p;
12. Rauchdichtesystem: Stellen Sie ein separates Signalverarbeitungssystem bereit, um die Linearität des Sensors zu gewährleisten;
13. Zeichnen Sie automatisch Temperatur- und Rauchsensorsignale auf, Probenentnahmefrequenz 1 Hz;
14. Massendurchflussregler: Material aus 316er Edelstahl, maximaler Druck 1000 psig (70 bar), Leckrate weniger als 1×10-7sml/s, kalibriert von NIST, 0~5 VDC und 4~20 mA Signal, Schleifenschutz, Propan-Durchflussbereich 0~2,3 g/s, Steuergeschwindigkeit ≤2 s, Steuergenauigkeit von ±1 %FS im Bereich von 0,6~2,3 g/s, Wiederholbarkeit ±0,5FS, Temperaturbereich 0~50℃, Feuchtigkeitsbereich 0~90 %, Digitalanzeige, automatische Steuerung Während des Tests erfüllt die Gaszufuhr die Wärmeanforderung von 5000 BTU (5,3 MJ)/min, und die Software zeichnet automatisch die verwendete Gasmenge auf;
15. Standard-Testsoftware, die automatisch die Windgeschwindigkeit, Temperatur, Rauchdichte und andere Testdaten des Systems aufzeichnen kann.

Steiner-Tunnel-Anwendung:

Der ASTM E84 Steiner-Ofentest wird häufig verwendet, um die Brandleistung verschiedener Baumaterialien zu bewerten. Der spezifische Anwendungsbereich der Materialien umfasst:

‌Bodenbelagsmaterialien‌: wie Holzböden, Teppiche usw.

‌Deckenverkleidungsmaterialien‌: wie Deckenplatten, abgehängte Deckenmaterialien usw.

‌Wandverkleidungsmaterialien‌: wie Wandpaneele, Tapeten usw.

‌Dämmstoffe‌: wie Rohrisoliermaterialien, Wanddämmstoffe usw.

‌Innen- und Außenmaterialien‌: wie Innendekorplatten, Außenwandverkleidungsmaterialien usw.

‌Sperrholz- und Weichmöbelprodukte‌: wie verschiedene Sperrholzprodukte, Sofas, Matratzen und andere Weichmöbel.

Kabel: Dieses CMP-Kabel wird typischerweise in Lüftungskanälen oder Luftrückführungsplenums installiert, die in Klimaanlagen verwendet werden, und ist für den Einsatz in Kanada und den Vereinigten Staaten zugelassen.

‌Andere Baumaterialien‌: wie Farben und Beschichtungen, Wandbeschichtungen, Klebstoffe, Dichtstoffe und Dichtungsmittel, Akustikplatten, Vor-Ort-Zuggewebesysteme, Holzprodukte (einschließlich Holz, Plattenprodukte, dekorative Oberflächen, Schindeln und Schieferplatten), reflektierende Isolierung und Strahlungsbarrieren, Kunststoffe und Holz-/Kunststoff-Verbundwerkstoffe usw.
