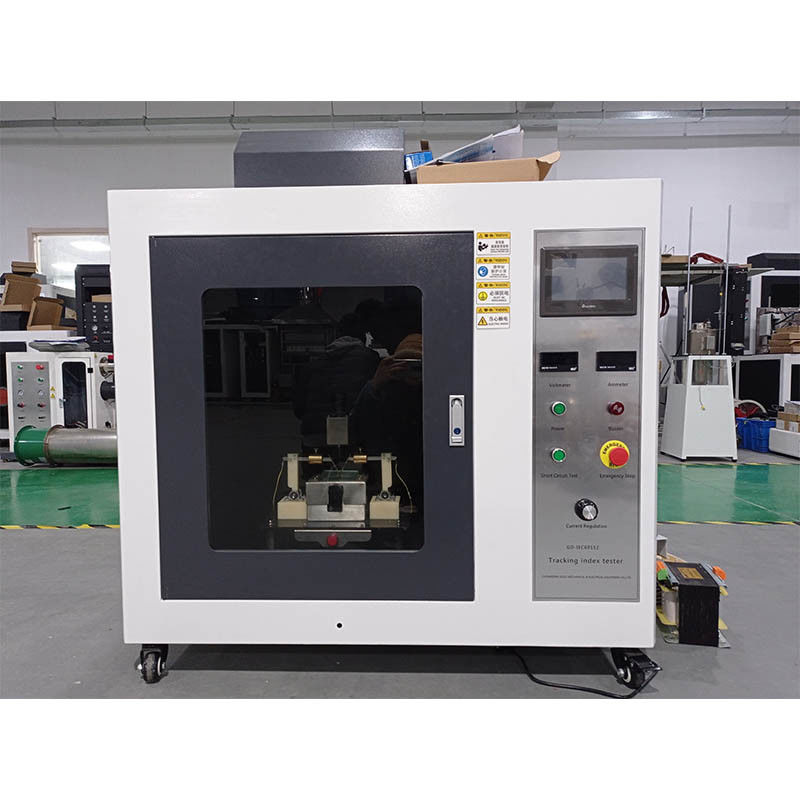

IEC 60112 PTI und CTI Vergleichs-Kriechstromindextester für feste Isolierstoffe

Kriechstromindextester Einführung:

Der Kriechstromtester ist ein spezielles Prüfgerät, das in strikter Übereinstimmung mit GB4207, IEC60112 und anderen Normen entwickelt, konstruiert und hergestellt wurde. Es eignet sich für Forschungs-, Produktions- und Qualitätskontrollabteilungen von Beleuchtungsgeräten, Niederspannungs-Elektrogeräten, Haushaltsgeräten, Werkzeugmaschinen-Elektrogeräten, Motoren, Elektrowerkzeugen, elektronischen Instrumenten, elektrischen Instrumenten, Geräten der Informationstechnologie und ist auch für Isolierstoffe, technische Kunststoffe, elektrische Steckverbinder und Zubehörindustrien geeignet. Es simuliert die Bestimmung des Kriechstromindex und des Kriechstromfestigkeitsindex unter feuchten Bedingungen und zeichnet sich durch Einfachheit, Genauigkeit, Zuverlässigkeit und Praktikabilität aus.

Kriechstromindextester Standard:

ASTM D 3638-92
IEC60112
UL746A

Kriechstromindextester Testprinzip:

Es wird verwendet, um die Toleranz der Oberfläche fester Isolierstoffe unter der kombinierten Einwirkung von elektrischem Feld und kontaminiertem Medium zu bewerten und deren Vergleichskriechstromindex (CTI) und Kriechstromfestigkeitsindex (PTI) zu bestimmen;
Vergleichskriechstromindex (CTI): Der höchste Spannungswert, dem die Oberfläche des Isolierstoffes 50 Tropfen Elektrolyse (0,1% Ammoniumchlorid-Wässrige Lösung) standhalten kann, ohne eine Leckagespur zu bilden, in V.
Kriechstromfestigkeitsindex (PTI): Die Spannung, die erforderlich ist, damit die Materialoberfläche nach Einwirkung von 50 Tropfen Elektrolyt mit einer Rate von einem Tropfen pro 30 Sekunden einen dauerhaften leitfähigen Kohlenstoffpfad bildet, ausgedrückt in V.

Kriechstromindextester Probenanforderungen;

1. Platten und Tafeln mit einem Durchmesser von 30 mm oder mehr oder einer Länge und Breite von mehr als 30 mm; Dicke > 3 mm, Proben können gestapelt werden, und die Oberfläche ist eben;
2. Prüfspannung: bis zu 600 V.

Kriechstromindextester Hauptmerkmal:

1. Die Brennkammerlackbehandlung; schön, korrosionsbeständig; Abmessungen: 1200 mm x 600 mm x 1200 mm;
2. Alle Probenhalter aus Edelstahl gefertigt;

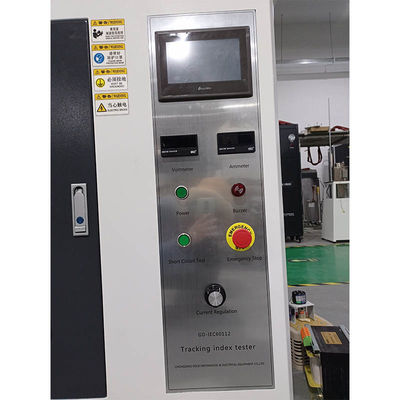

3. Das Gerät besteht aus Voltmeter, Amperemeter, Zeitüberstromrelais, Netzteilen, Schaltungskontrollsystem, Drucktastenschaltern, Lichtern und anderen Komponenten;
4. Automatische Tropfvorrichtung umfasst Tropfrohr, Tropfdüse, Zählmittel Zählvorrichtung Tropf, Tropfsteuervorrichtung, Tropfen die Volumenmesswerkzeuge;
5. Tropfdüsenvorrichtung kann eingestellt werden; die Höhe von 30-40 mm einstellen; sicherstellen, dass die Tropfposition in der Mitte der beiden Elektroden;

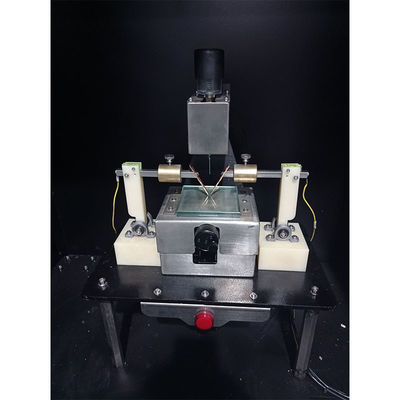

6. Das Elektrodenmittel umfasst Platinelektrode, die Elektrodenvorrichtungen, 4 mm Messgerät usw., die Elektrode kann eingestellt, entfernbar sein;
7. Elektrodenbreite 5 mm, Dicke 2 mm, 99,9% Reinheit Platin, 30 bis 60 Grad Spitze;
8. Der Elektrodendruck der Probe einstellbar, einstellbarer Bereich (1,00 N ± 0,001 N); Elektrodenabstand 4,0 mm ± 0,01 mm, der Winkel 60 ° ± 5 °;
9. Mit der Probenbühne;
10. Mit dem Glas: Dicke ≥4mm;
11. Mit Elektrolyt: Natriumchlorid und Alkylnaphthalinsulfonsäure Reagenz jede Flasche.

Sicherheitskontrollsystem:

1. Die Prüfspannung: 0 ~ 600V einstellbar
Der maximale Fehler der Voltmeteranzeige: 1%;
2. Kurzschlussstrom: (1 Gäste 0. 1) A,
Der Spannungsabfallwert überschreitet nicht 10%
3. Der Prüfstrom überschreitet 0,5 A für mehr als zwei Sekunden, das System schaltet das Gerät automatisch ab;

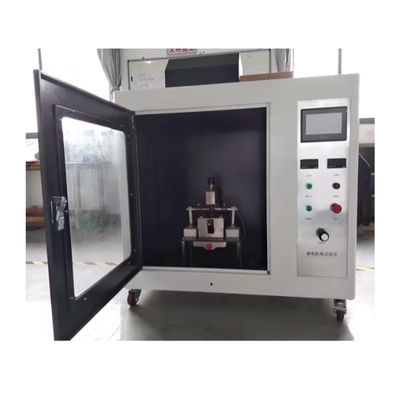

4. Sicherheits-Türkontrollsystem; die Tür öffnet sich, das Testsystem funktioniert nicht;
5. Die Elektrode: 5 mm × 2 mm rechteckige Platinelektrode und Kupferelektrode jedes Paares erfüllen die Größenanforderungen von IEC60112 Abbildung B.1;
6. Die Elektrode: Der Winkel zwischen den Elektroden beträgt 60 ° Behinderungen 5 °, ein Abstand von (4 Boden 0,1 mm);
7. Die Elektrode: der Probendruck: 1 00N Behinderungen 0,05N;.
8. Tropfsystem: (30 ± 5) Sekunden (auf Zeit 29.8S + offene Tropf Tropfdauer 0.2S) automatische Zählung, Digitalanzeige (kann voreingestellt werden), 50 Tropfen Zeit: (24.5 Boden 2) min;
9. Tropfsysteme: ein Tropfen Flüssigkeitsnadelspitze zur Probenoberfläche Höhe: 35 mm Behinderungen 5 mm (fügen Sie ein Messgerät für Ihre Referenz an);
10. Tropfsysteme: Tropfgewicht: 20 Tropfen: 0,380 g ~ 0,489 g; 50 Tropfen:.. 0 997 g ~ 1 147 g;
11. SPS mit Touchscreen-Steuerungssystem; um Test intelligenter zu erreichen, wurde bequemer betrieben.
12. Die Testdaten werden automatisch aufgezeichnet, automatisch gespeichert, freie Abfrage;
