Vollständige Raumfeuerprüfmaschine

Produkteinführung

Unsere Raum-Ecke-Prüfmaschine entspricht ISO 9705-1:2016, entwickelt zur Bewertung der Brandreaktion von Wand- und Deckenverkleidungsprodukten in einem standardisierten kleinen Raum (2,4 m x 2,4 m x 3,6 m).Es misst die Ausbreitung des Feuers genau.Die Maschine ist für die Prüfung von thermoplastischen, unregelmäßigen oder zusammengesetzten Oberflächenmaterialien geeignet und gewährleistet zuverlässige, wiederholbare Ergebnisse für die Brandschutzkonformität.

Standards

ISO 9705-1:2016
Reaktion auf Brandversuche Raumwinkelprüfung für Wand- und Deckenverkleidungsprodukte Teil 1: Prüfmethode für eine kleine Raumkonfiguration

ISO 13784-1

Reaktion auf Brandprüfungen für Sandwichpanel-Gebäudesysteme ¢ Teil 1: Prüfung im kleinen Raum

ASTM E 1537

Standardprüfmethode für die Brandprüfung von Polstermöbeln

ASTM E 603

Standardleitfaden für Raumfeuerversuche

Versuchsproduktsortiment

Anwendbare Produkte:
Wand- und Deckenverkleidungsprodukte: einschließlich Wandplatten, Deckenmaterialien, dekorativen Oberflächenbeschichtungen usw. zur Prüfung ihres Verbrennungsverhaltens bei Feuer (z. B. Brandverbreitung, Wärmefreisetzung,Raucherzeugung, etc.).
Oberflächenprodukte: Anwendbar auf verschiedene Oberflächenmaterialien, insbesondere solche, die bei kleinen Laboruntersuchungen schwer zu bewerten sind, wie z. B.:
Thermoplastische Materialien (einfach zu schmelzen oder zu tropfen).
Materialien mit unregelmäßigen Oberflächen.
Verbundwerkstoffe, die von Substraten betroffen sind (z. B. Dämmstoffe).
Materialien, die Nähte oder Verbindungen enthalten.

Hauptparameter

Strukturelle Merkmale

1Der Innere des Prüfraums besteht aus feuerfestem Material mit einer Dichte von 700 kg/m3 und die Verbrennungsleistung entspricht den Anforderungen an feuerfeste Materialien der Stufe A1.
2Die inneren Abmessungen des Raumes: Länge 3,6 M* Breite 2,4 M* Höhe 2,4 M;

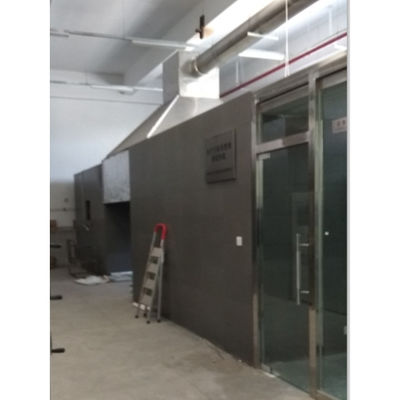

3Die Raumstruktur besteht aus quadratischen Stahlkielen, die äußere Schicht aus Edelstahlplatte und die innere Schicht aus Kalziumsilikatplatte.die Außenseite des Raumes ist mit einer Rolltreppe aus Edelstahl ausgestattet, um die Wartung des Rauchrohrprüfsystems zu erleichtern..

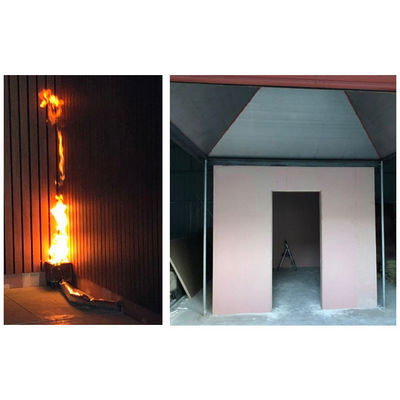

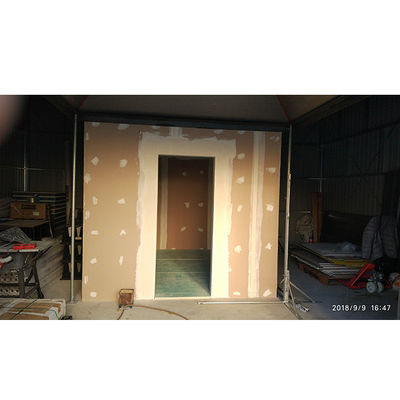

4. Die Tür befindet sich in der Mitte einer 2,4*2,4m großen Wand. An anderen Wänden, Böden und Decken gibt es keine Lüftungslöcher. Die Türgröße beträgt: 0.8M (W) * 2.0M (H);
5Das System entzündet und erfasst die relevanten Versuchsdaten automatisch.
6. unabhängiger und beweglicher Zeitbildtisch.
7. 10KV-Zündgenerator mit Sicherheitsauslösung; der Zündzeitgeber kann in Segmenten eingestellt werden, die Auflösung der Anzeige beträgt 1 s und der Zeitfehler weniger als 1 s/h;die Genauigkeit des kalibrierten Brennerdurchflussmessers sollte ± 2% des Messwertes betragen..
8. Edelstahl-Propan-Sandboxbrenner; der Brenner ist mit porösen, inerten Materialien gefüllt. Der Gasfluss wird durch ein importiertes Massendurchflussmesser mit einer Genauigkeit von weniger als 2% gesteuert;
9. Automatische Anzündung des Systems; automatische Zeitregelung; automatisches Gas-Ausschalten;
10. Konstruktion von Feuerlösch- und Entwässerungssystemen. Bipolares Gasschlauchventilsteuerungssystem; Vermeidung von Systemleckagen durch Ausfall des Magnetventils, die zu Explosionsrisiken führen können;
11Der in der Norm beschriebene Propanbrenner aus Edelstahl 304 ist resistent gegen Oxidationskorrosion bei hohen Temperaturen.

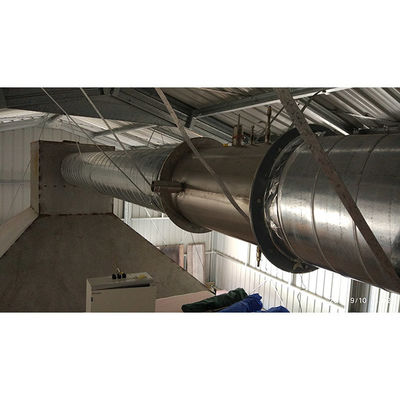

12Edelstahl-Rauchkappe und Abluftrohr, schön und korrosionsbeständig.
13. Treppenbau für eine bequeme Wartung der Abluftleitungen.
14- Variable Frequenzventilator + importierter Wechselrichter, präzise Steuerung der Windgeschwindigkeit; Abgaskapazität mindestens 3,5 m3/s;
15. Windgeschwindigkeitssonde: aus 316 Edelstahl, 32 mm lang, Innendurchmesser φ14 mm;

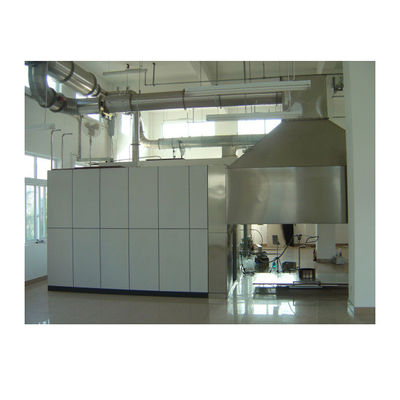

16- Rauchkappe aus Edelstahl 3m*3m, um Rauchverlust zu vermeiden;
17. Die Rauchabgaskapazität beträgt mindestens 3,5 m3/s, und der Rauchabgasventilator kann so eingestellt werden, daß die Rauchhaube den ganzen Rauch aufnehmen kann;
18. Taiwan Delta Wechselrichter + Variable Frequenzventilator, Steuerung der Abgasgeschwindigkeit (0,6±0,05) m3/s; Schrittwechsel-Reaktionszeit ist weniger als 1 s;

Gasprobenahmesystem:

1. Hochpräzises, patentiertes Probenahmesystem; sicherstellen, dass das in den Gasanalysator eintretende Probengas stabil und frei von Verunreinigungen ist; die Analyseergebnisse des Analysators genauer machen;
2. Inerte Material Probenahmesonde mit dichten Poren zur Erkennung der Sauerstoffkonzentration, CO, CO2 Konzentration, überkomprimiertes Gas kann die Probenahmesonde automatisch reinigen;
3. einschließlich Partikelfilter; dreistufiges Filtersystem; Filtergenauigkeit 0,3 mm;
4. Kaltfalle: Kühlsystem nach Kompressorprinzip; Temperaturkontrolle der Gasprobenahme 0~5°C; inländische erstklassige Marke, schützt die Stabilität und Lebensdauer des Analysators;
5. deutsche Importsaufsaugpumpe: Gasprobenerzeugung, Durchfluss von 30 L/min;
6. Trocknungsflasche: Trocknen bzw. Entfernen von Verunreinigungen für Sauerstoff- und Stickstoffdioxid-Analysegaskreise;
7. Abgassystem: Abgaskappe aus Edelstahl, Edelstahlrohrdurchmesser 400 mm, kann nach Kundenanforderungen angepasst werden.
8. Hochpräzises Kugelventil: Öffnen und Schließen des Gaskreislaufs und automatische Abschaltung des Gaskreislaufs.

Parameter des Gasanalysesystems:

1Importparamagnetischer Sauerstoffanalysator für den Verbrennungsversuch von Servomex, Bereich 0-100%, Eigenfehler <0,02%, Wiederholbarkeit <0,01%; Reaktionszeit <7 s;
2. CO2-Bereich: 0 ~ 10%, Fehler: 1%FS, Wiederholbarkeit < 1%, Reaktionszeit < 7 s;
3. (CO-Bereich 0 ~ 1%, Fehler: 1%FS, Wiederholbarkeit 1%FS, Reaktionszeit 8 s) --- optional;
4- Fotoelektrischer Empfänger aus den Vereinigten Staaten: Wellenlänge 350-1100 nm, Spitzenantwort: 0,65 A/W, Steigerung 70 dB;
5. Die Linse fokussiert das Licht in einen 20 mm langen Parallelstrahl; d/f<0.04Die Genauigkeit der Standardfunktion für die Chromatisität beträgt ± 5%; die Ausgangslinearität liegt bei 3% der Durchlässigkeit oder bei 1% der absoluten Durchlässigkeit.
6. Die Reaktionszeit von 90% des Systems beträgt nicht mehr als 3 Sekunden; die Genauigkeit der Aufzeichnung der Systemzeit beträgt 0,1 Sekunden; die Aufzeichnung der Systemzeit kann eingestellt werden, das Minimum beträgt 1 Sekunde;
7. Omega-Thermoelement aus den Vereinigten Staaten importiert, mit einer Genauigkeit von 0,1 Grad Celsius. Die Temperaturerfassung Geschwindigkeit ist schnell und die Lebensdauer ist langlebig.
8. Mikrodifferenzdrucksensor aus den Vereinigten Staaten, mit einer Reichweite von 0 bis 2000 Pa. Genauigkeit: ± 1% FS, Hysterese ± 0,1% FS, maximaler linearer Druck 69 Kpa, Auflösung 1 Pa,und die Reaktionszeit von 90% des Sensorausgangs beträgt bis zu 1 s;
9- ein aus den Vereinigten Staaten importiertes Thermopile-Wärmeflussmessgerät, mit dem das Strahlungsniveau auf der Probenoberfläche eingestellt wird;mit einem Wasserkühlsystem zum sicheren Schutz des Wärmeflussmessers. Konstruktionsbereich 0^100k W/m2, Genauigkeit des Wärmeflussmessers ±3%, Wiederholgenauigkeit ±0,5%;
10. Brennerkalibrationssystem - Kalibrieren der vom Gerät getesteten Wärmefreisetzungsrate, Verwendung von Propan mit einer Reinheit von mehr als 95%;Importiertes Propanmassenflussmesser steuert den Propanfluss genau, um die Hitze des Brenners zu kalibrieren.
11. mit Wasserkühlsystem ausgestattet; zur Kühlung des importierten Wärmeflussmessers während des Betriebs verwendet;
12. Ein importierter Massendurchflussmesser steuert den Gasfluss mit einer Genauigkeit von 2%; die Wärmeleistung beträgt 100 kW in den ersten 10 Minuten, und nach 10 Minuten ohne Explosion beträgt die Wärmeleistung des Brenners 300 kW;
Kalibriersystem:
1. großes Verbrennungswärmeabgabe-Testsystem. Mit Hilfe eines Propan-Kalibrierungssystems kann die maximale Wärmeabgabe auf 5 MW kalibriert werden.
2Ein 5-stufiges Kalibriersystem mit einem Knopf. 0%, 25%, 50%, 75%, 100%;
3. Ein Kalibriersystem für die Windgeschwindigkeit;

Benutzerbetriebssystem:

1- Labwiew-Steuerungssystem für Versuchsinstrumente mit benutzerfreundlicher Schnittstelle, einfacher Bedienung und präziser Steuerung;
Kann: Instrumentenzustand anzeigen; Instrumente kalibrieren und Kalibrierresultate speichern; Prüfdaten sammeln; erforderliche Parameter berechnen; Ergebnisse gemäß den Normvorschriften anzeigen;Durchschnittswerte für mehrere Prüfungen;
2. Der Hostcomputer kommuniziert mit dem programmierbaren Controller über das RS485-Schnittstellenkommunikationsmodul für Datenübertragung und Aktionssteuerung;
3Die Prüfergebnisse sind genau und zuverlässig, mit guter Wiederholgenauigkeit und einem Fehler von höchstens ± 2%.
4Das Signalempfangs- und -verarbeitungsmodul ist mit dem Steuerkreislaufmodul für das Luftvolumen verbunden.und die voreingestellte Windgeschwindigkeit wird intelligent durch die programmierbare Steuerungslogikberechnungsleistung angepasstDas mechanische Drehmodul ist an den I/O-Anschluss des programmierbaren Steuergeräts angeschlossen, um den Schließzustand des Drehmechanismus zu steuern.
5. Die Betriebssoftware Labview mit einer benutzerfreundlichen Schnittstelle und leistungsstarker Dateninteraktivität eignet sich besser für wissenschaftliche Forschung und Analyse;
6Die Softwarefunktion ist modular konzipiert und die Prozesskurve der einzelnen Prüfdaten kann unabhängig voneinander analysiert werden.
7Nach Überarbeitung der ursprünglichen Daten in der Prüfung durch Parameter-Einstellungen können die Unterschiede in den Testergebnissen derselben Probe verglichen werden.Es kann Kunden helfen, die Faktoren zu analysieren, die den Test beeinflussen.
8Der Testbericht kann die Schaltanalyse des vollständigen Bildes und der Miniatur realisieren.
9Die Verzögerung von O2, CO und CO2 kann unabhängig voneinander überprüft werden, und dann können die Testergebnisse verglichen und die experimentellen Ergebnisse eingehend analysiert werden.
10. Die Daten-Ausgabe-Kurve kann frei gewählt werden: O2, CO2, CO, Wärmefluss, MFM, DPT, PD.
11Analyse der Auswirkungen von Zeitverzögerungen auf die Testergebnisse.
12. Das Prüfberichtmodul ist leistungsfähig und kann Berichte anzeigen, bearbeiten und erstellen;

Testergebnisse:

1. Wärmefluss-Zeitkurve im Bodenzentrum
2. Volumenströmungszeitkurve im Abgaskanal;
3. Wärmefreisetzungsrate-Zeitkurve
4. CO-Produktionszeitkurve
5. CO2-Produktionszeitkurve
6. Rauchkonzentrations-Produktionszeitkurve,
7. Videoüberwachung der Brandentwicklung;
8. Kalibrierungsergebnisse;
9. ob ein Unfall stattgefunden hat und wann;
