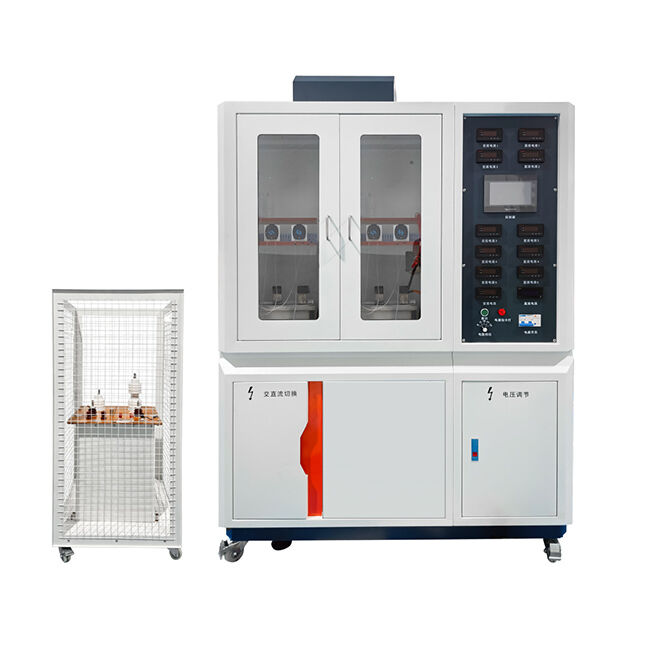

IEC 60587 Hochspannungsschließegerät für elektrische Isoliermaterialien

This test method is applicable to the evaluation of electrical insulation materials used in harsh environmental conditions by measuring their resistance to tracking and corrosion using liquid contaminants and inclined specimens.

Diese Prüfmethode entspricht den Anforderungen von GB/T 6553-2024 und IEC 60587:2022, "Prüfverfahren zur Bewertung der Spuren- und Korrosionsbeständigkeit von elektrischen Isolationsmaterialien, die unter rauen Umweltbedingungen verwendet werden".

• Prüfstellen:Fünf Stationen
• Transformator:Ausgangsspannung AC 0~6kV±5%, Strom 1600mA, Leistung 10KVA
• Prüfschaltkreislaufstrom:60 mA mit Überstromverzögerungs-Relee-Schutz
• Spannungsregler:10 KVA
• Filterpapiergröße:Gefertigt nach Standardmaßen, Dicke 0,15 ≈ 0,17 mm
• Abwerfer:Einstellbare Höhe, Durchfluss von 0,075 bis 0,9 ml/min, vorgegebene Prüfzeit
• Absetzen der Intervallzeit0~99,99S einstellbar
• Kontaminierende Lösung:Ammoniumchloridmischung mit Widerstand (3,95 ± 0,05) Ω*m bei (23 ± 1) °C
• Elektroden:304 Edelstahl, 0,5 mm dick, 50 ± 0,5 mm voneinander entfernt
• Stromversorgung:AC220 (± 10%) V/50HZ

Diese Ausrüstung wurde auf der Grundlage der Konstanten Spannungsmethode zur Bestimmung des Spurenwiderstands von Silikonkautschuk entwickelt.Es bewertet die Widerstandsfähigkeit von elektrischen Dämmstoffen gegen Spuren und Korrosion unter rauen Bedingungen.

• Abmessungen des Geräts:Der Wert der Verbrennungsmenge ist zu messen.
• Arbeitsraum:880L * 680W * 940H (mm); Volumen > 0,5 Kubikmeter
• Aufbau:Integrierte Konstruktion mit Steuerplatte auf der rechten Seite
• Anmerkung:Glasfenster zur Überwachung des Prüfprozesses
• Auspuffsystem:Auf der Oberseite befestigte Abgaslüfter für die Abgasentfernung (von dem Kunden bereitgestellte Kanäle erforderlich)

• Fahrwerk:CNC-bearbeitete Stahlplatten mit elektrostatischer Hochtemperatur-Bäckfarbe (Edelstahl erhältlich gegen Aufpreis)
• Komponenten:Alle Elektroden, Befestigungsvorrichtungen und Zubehör aus rostfreiem Stahl zur Korrosionsverhütung

• PLC-Steuerung:Elektronische Komponenten von inländischen Marken für optimale Leistung und Genauigkeit
• Durchflusssteuerung:Peristaltische Pumpenanlage mit exaktem Durchfluss von 0-1 ml/min, unabhängige Kanalsteuerung
• Sicherheit:Schutz vor Leistungsüberlastung, Kurzschluss und Steuerungsschaltung
• Hochspannungssystem:Spannungsregler und Transformator mit integriertem Silikon-Gleichrichter

• Umwelt:Keine starken elektromagnetischen Strahlungsquellen
• Instandhaltung:Ausreichender Platz um die Ausrüstung herum
• Temperatur:Betriebstemperatur 23 ± 2 °C
• Luftdruck:86 ‰ 106 kPa
• Leistung:AC220V/50HZ mit einer Toleranz von ±10% Spannungsschwankungen
• Stromverbrauch:Gesamtverbrauch der Ausrüstung 10 kW
• Einrichtung:Spezieller Stromschalter an der Anlage erforderlich
• Speichertemperatur:+0 bis 45°C, wenn sie nicht in Betrieb sind
