Tester gęstości dymu drutu i kabli w sześcianie o wymiarach 3 metry, urządzenie do testowania przepuszczalności dymu

Drut i kabel Tester gęstości dymu Wprowadzenie do produktu:

Kuba do testowania gęstości dymu drutu i kabli o wymiarach 3m został opracowany zgodnie z normami testowymi IEC 61034, BS 6853, GB/T17651.1~2 i jest używany głównie do testowania wydajności gęstości dymu drutów, kabli i kabli światłowodowych. Podczas testu, gdy generowany jest dym, ścieżka światła jest blokowana przez dym, a przepuszczalność optyczna ulega ciągłym zmianom, co pozwala na uzyskanie minimalnej wartości przepuszczalności i czasu testu potrzebnego do osiągnięcia minimalnej przepuszczalności.

Drut i kabel Normy testera gęstości dymu:

• GB/T17651.1～2
• IEC61034

Drut i kabel Specyfikacja techniczna testera gęstości dymu:

 Drut i kabel Cechy testera gęstości dymu:

1. Skrzynia testowa gęstości dymu:

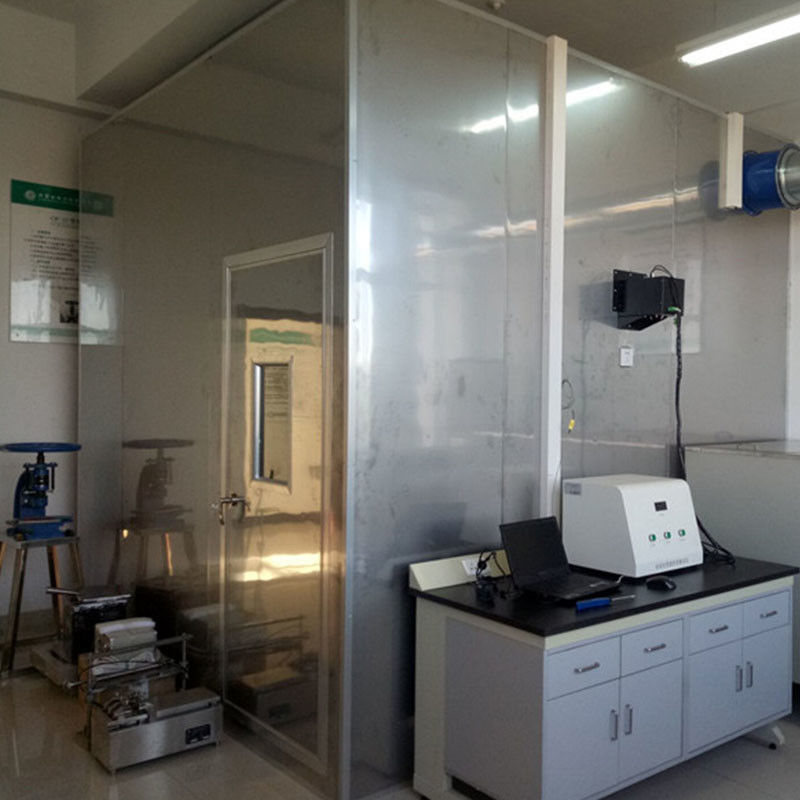

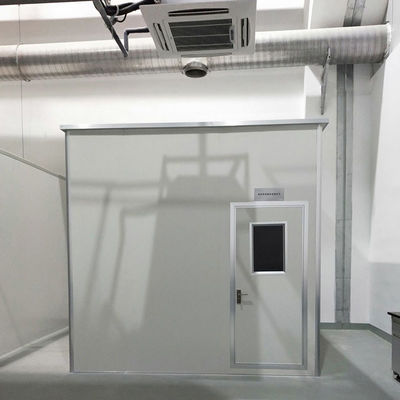

a. Wymiary wewnętrzne skrzyni to 3000mm X 3000mm X 3000mm, a całkowita objętość wewnętrzna wynosi 27 metrów sześciennych;
b. Wnętrze skrzyni wykonane jest ze stali nierdzewnej SUS 304, a zewnętrzna powłoka to natrysk żelazny. Ponieważ proces testu spalania będzie stale uwalniał gazy korozyjne, wewnętrzna ściana skrzyni jest pokryta ciemnym teflonem, który nie tylko odporny jest na erozję gazów korozyjnych, ale także nie spowoduje niepowodzenia wyników testu z powodu odbicia podczas testu;
c. Skrzynia testowa wyposażona jest w drzwi laboratoryjne i okno obserwacyjne, dzięki czemu użytkownicy mogą obserwować stan w komorze spalania;
d. Na lewej i prawej ścianie zamontowane są przezroczyste szklane płyty, a po obu stronach można zainstalować źródła światła i urządzenia odbiorcze optyczne;
e. Kilka otworów wentylacyjnych jest otwartych na części skrzyni blisko ziemi, aby zapewnić równowagę ciśnienia atmosferycznego wewnątrz i na zewnątrz skrzyni


2. Pomiar i gromadzenie danych w skrzyni testowej gęstości dymu:
a. Przygotuj wentylator biurkowy, aby równomiernie mieszać dym w komorze spalania;
b. Górna część skrzyni wyposażona jest w wentylator odśrodkowy do usuwania dymu wytworzonego podczas testu;
c. Urządzenie zapłonowe powierzchni, zdalny zapłon w celu zapewnienia bezpieczeństwa testerów;
d. Przygotuj wspornik do testu spalania i tacę na alkohol ze stali nierdzewnej;
e. Źródło światła to importowane źródło światła. Źródło światła testowego przyjmuje kontrolę stałego źródła prądu i ma wyższą stabilność;
f. Źródło światła akceptuje fotokomórki krzemowe, wyposażone w urządzenia do kalibracji cosinus i filtry kolorów. Dzięki temu środkowi może mieć wyższy stopień dopasowania do ludzkiego oka;

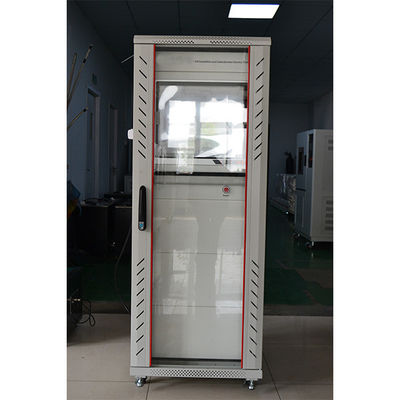

g. Standardowa przepuszczalność, przy użyciu metody instalacji podłogi szafy 19, wbudowany komputer z ekranem dotykowym i drukarka.

3. Optyczne parametry techniczne skrzyni testowej gęstości dymu:
a. Stałe źródło prądu służy do sterowania źródłem światła. W porównaniu z trybem stałego napięcia, dane są bardziej stabilne i niezawodne;
b. Pozycję optyczną można uzyskać automatycznie, a ogólna dokładność wynosi 0,01%;
c. Błąd dopasowania: f1≤4%, ogólna dokładność liniowa wynosi 1%.
