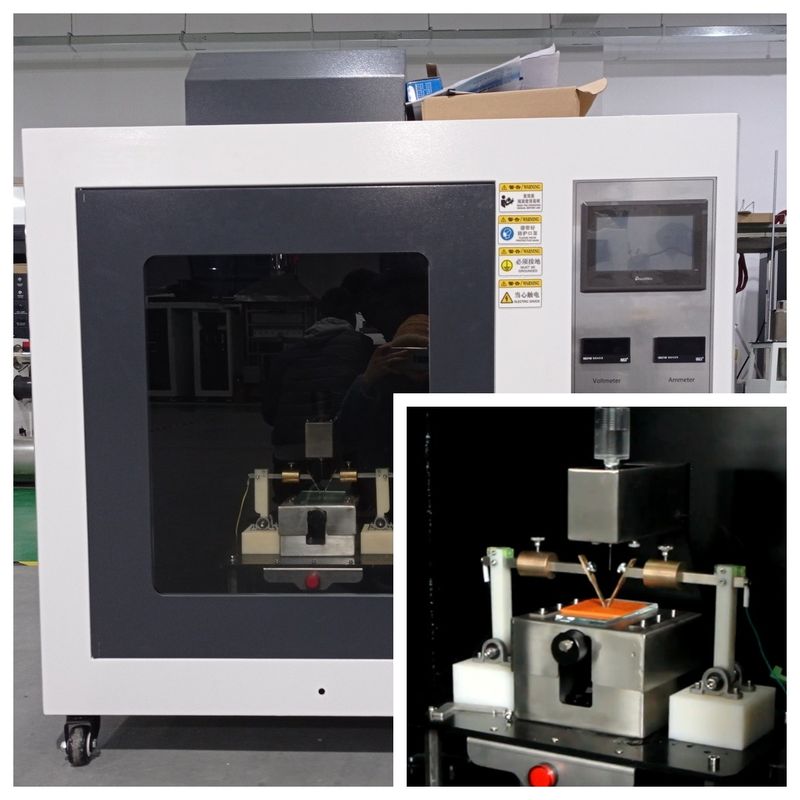

Lab IEC 60112 PTI en CTI Tracking Index Tester

Inleiding:

De tracking index tester is een speciaal testinstrument dat is ontwikkeld, ontworpen en vervaardigd in strikte overeenstemming met GB 4207, IEC 60112, JIS C 2134 en andere normen. Het is geschikt voor onderzoeks-, productie- en kwaliteitsinspectieafdelingen van verlichtingsapparatuur, laagspannings elektrische apparaten, huishoudelijke apparaten, machinegereedschap elektrische apparaten, motoren, elektrisch gereedschap, elektronische instrumenten, elektrische instrumenten, informatietechnologie-apparatuur, en is ook geschikt voor isolatiematerialen, technische kunststoffen, elektrische connectoren en accessoires industrieën. Het simuleert de bepaling van de tracking index en de weerstand tracking index onder vochtige omstandigheden, en heeft de kenmerken van eenvoud, nauwkeurigheid, betrouwbaarheid en bruikbaarheid.

Tracking test is een testmethode die wordt gebruikt om de isolatieprestaties van elektrische apparatuur te evalueren, IEC 60112. Deze test wordt gebruikt om te detecteren of de isolatiematerialen van elektrische en elektronische producten gevoelig zijn voor lekkage en vlambogen (d.w.z. tracking) in vochtige omgevingsomstandigheden.

Testprincipe:

Het wordt gebruikt om de tolerantie van het oppervlak van vaste isolatiematerialen te evalueren onder de gecombineerde werking van elektrisch veld en verontreinigd medium, en om de vergelijkende tracking index (CTI) en proof tracking index (PTI) te bepalen;
Vergelijkende Tracking Index (CTI): De hoogste spanningswaarde die het oppervlak van het isolatiemateriaal kan weerstaan ​​van 50 druppels elektrolyse (0,1% ammoniumchloride-oplossing) zonder een lekkagespoor te vormen, in V.
Proof Tracking Index (PTI): De spanning die nodig is voor het materiaaloppervlak om een ​​permanente geleidende koolstofbaan te vormen na het weerstaan ​​van de werking van 50 druppels elektrolyt met een snelheid van één druppel per 30 seconden, uitgedrukt in V.

Sample vereisten

1. Platen en vellen met een diameter van 30 mm of meer, of lengte en breedte groter dan 30 mm; dikte > 3 mm, monsters kunnen worden gestapeld en het oppervlak is vlak;
2. Testbare spanning: tot 600 V.

Belangrijkste kenmerk:

1. De verbrandingsbox is geverfd, mooi en corrosiebestendig; alle monsterrekken zijn gemaakt van roestvrij staal.

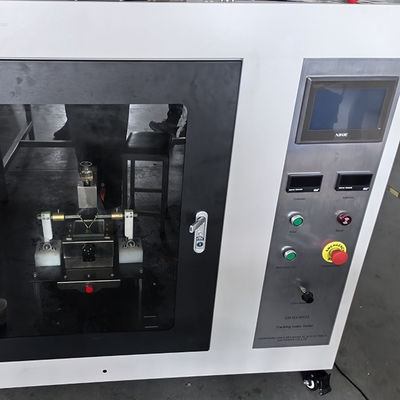

2. De apparatuur bestaat uit een voltmeter, een ampèremeter, een tijdvertraging overstroomrelais, een voeding, een circuitbesturingssysteem, een knopschakelaar, een signaallamp, enz.
3. Het automatische druppelapparaat omvat een druppelcilinder, een druppelsproeier, een telapparaat, een druppeltelapparaat, een druppelbesturingsapparaat, een druppelvolumemeetinstrument, enz.
4. Het druppelsproeierapparaat is instelbaar; de hoogte is ingesteld op 30-40 mm; zorg ervoor dat de druppelpositie zich tussen de twee elektroden bevindt.

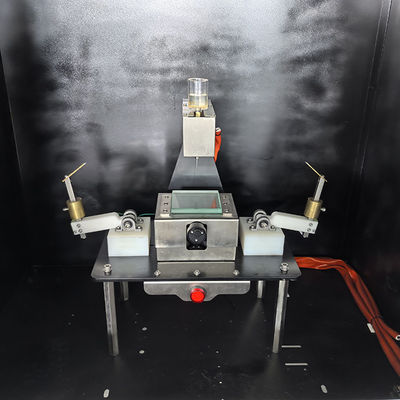

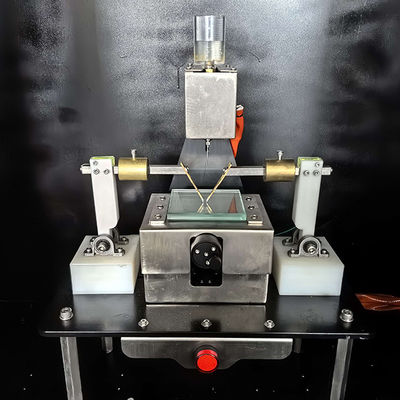

5. Het elektrodenapparaat omvat een platina-elektrode, een elektrodenbevestigingsapparaat, een 4 mm meter, enz. De elektrode is verstelbaar en afneembaar.
6. De elektrode is 5 mm breed en 2 mm dik, 99,9% puur platina en heeft een punt van 30 ~ 60 graden.
7. De druk van de elektrode op het monster is instelbaar, met een instelbereik van (1,00 N & plusmn; 0,001 N); de elektrodenafstand is 4,0 mm & plusmn; 0,01 mm en de hoek is 60 & deg; & plusmn; 5 & deg;.
8. Uitgerust met een monstertafel.
9. Uitgerust met een glasplaat: dikte & ge; 4 mm.

Specificatie:
