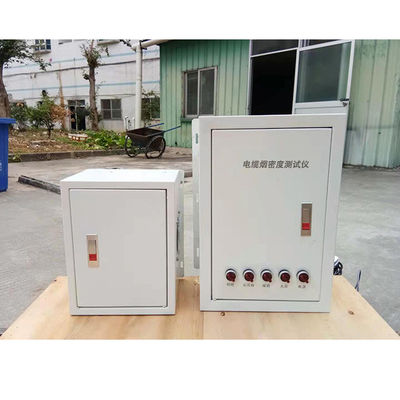

Micro-gecontroleerde 3 kubieke meter kamer draad en kabel rookdichtheid tester


Inleiding van het product

IEC 61034 is een door de Internationale Elektrotechnische Commissie ontwikkelde norm voor de beoordeling van de rookdichtheid van draden, kabels en optische kabels onder specifieke verbrandingsomstandigheden.Het is onderverdeeld in IEC 61034-1 (specificaties voor testapparatuur) en IEC 61034-2 (testprocedures en -vereisten)De norm meet de rookdichtheid door het kabelmonster met een alcoholbrandbron van 1 liter in een testkamer van 3 m × 3 m × 3 m te verbranden en de doorstraling van de straal te meten.De test is van toepassing op halogeenvrije kabels met weinig rook, bouwkabels en kabels voor spoorwegen, schepen en andere scenario's, en is ontworpen om het effect ervan op zichtbaarheid en veiligheid bij brand te verifiëren.De resultaten ondersteunen de certificering van het CE-merkteken en de Europese regelgevende vereisten van het CPR, waardoor de brandprestaties van kabels in omgevingen met een hoge veiligheidsniveaus worden gewaarborgd.





Standaard

IEC 61034-1:2005
Titel: Meting van de rookdichtheid van kabels die onder vastgestelde omstandigheden branden
Inhoud: Gedetailleerde voorschriften voor testapparatuur die wordt gebruikt om rookemissies van brandende draden, kabels of optische kabels onder bepaalde omstandigheden te meten.Bevat technische specificaties voor testkamers, fotovoltaïsche systemen, lichtbronnen en andere hulpmiddelen.

IEC 61034-2:2005
Titel: Meting van de rookdichtheid van kabels die onder vastgestelde omstandigheden branden Deel 2: Testprocedure en voorschriften
Inhoud: Specificeert de testprocedures en -vereisten, met inbegrip van de voorbereiding en installatie van kabelsamples, verbrandingsmethoden en evaluatiecriteria voor testresultaten.Beschrijft hoe de rookdichtheid wordt beoordeeld door de doorstraling van een lichtstraal door rook te meten.


Omvang van het testproduct

IEC 61034 is van toepassing op de volgende producten:

Draden en kabels: alle geïsoleerde metalen geleiderkabels die worden gebruikt voor energie- of signaaloverdracht.

Optische kabels: rookdichtheidstest van optische kabels onder specifieke verbrandingsomstandigheden.

Halogeenvrije kabels en materialen: bijzondere aandacht wordt geschonken aan kabel met lage rookgehalte en halogeenvrije (LSZH) kabels, die veel worden gebruikt in situaties met hoge rookemissies, zoals de bouw,spoorwegen en schepen.

Andere aanverwante materialen: Kunststofmaterialen (zoals PVC, LSZH) die worden gebruikt voor de isolatie of bekleding van kabels moeten worden geëvalueerd op hun rookopwekkende potentieel tijdens de verbranding.


Hoofdprameter

1 Deze testmachine is ontworpen volgens deel 1 (Testapparatuur) en deel 2 (Testprocedures en -vereisten) van de norm IEC61034.Het optische meetsysteem voor de rookdichtheid van kabels of optische kabels die onder specifieke omstandigheden branden, bestaat uit een lichtbron.Het licht dat door de lichtbron wordt gegenereerd, gaat door een laboratorium met een rookdichtheid van 3 × 3 × 3 m en vormt een uniforme straal met een diameter van 1,5 m±0.1 m op de muur tegenover de lichtbronDe in het midden van de straal geïnstalleerde fotocel detecteert de intensiteit van de lichtbron.Wanneer in de verbrandingskamer een grote hoeveelheid rook ontstaat door de verbranding van kabels of optische kabelsDe rook absorbeert een deel van de foto-elektriciteit en de intensiteit van de straal die de siliciumfotocel bereikt, wordt verzwakt.de doorlaatbaarheid kan worden berekend met een lineaire respons ten opzichte van de oorspronkelijke 100%.
2 Dit instrument vereist professionele kennis op drie gebieden: mechanica, optica en elektronica.Het is een mechanisch-optisch-elektrisch geïntegreerd product met de voordelen van een redelijke structuur, stabiele prestaties en eenvoudige bediening; WINDOWS XP operationele interface, LabVIEW-stijl, en perfect veiligheidsmechanisme.de meetresultaten worden in realtime weergegeven en een perfecte curve wordt dynamisch getekendDe gegevens kunnen permanent worden opgeslagen, opgevraagd en afgedrukt en de rapporten kunnen rechtstreeks worden afgedrukt.

Brandkamer:

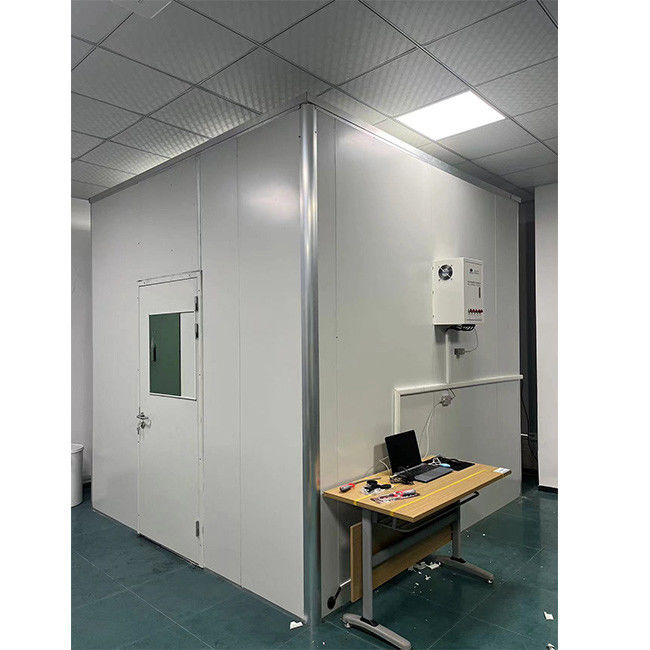

1 De gehele kubusverbrandingskamer wordt ter plaatse met behulp van kleurstaalplaten geassembleerd.

2 Interne afmetingen: L3000*W3000*H3000 (mm)

3 Structuur: aan de voorzijde is een glazen uitkijkpaneel aangebracht en op elk van de twee tegenoverliggende muren is een transparant gesloten venster geplaatst.die het lichtbundel van de horizontale lichtmetingstoestel doorlaatHet midden van het verzegelde venster is 2150 mm boven de grond.

4 Aan de bovenkant is een uitlaatventilator geïnstalleerd.

Lichtmetingssysteem:

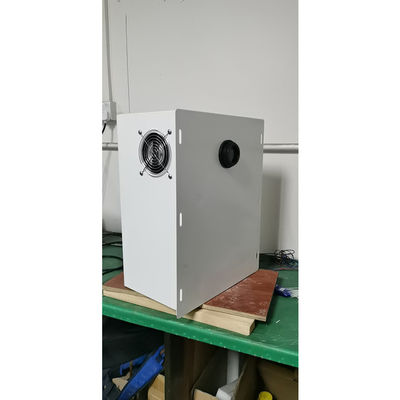

1. Lichtbron: geïmporteerde kwartshalogeenlamp, nominale vermogen: 100W; nominale spanning: 12V; nauwkeurigheid: ±0,01V; nominale lichtstroom: 2000~3000Lm, nominale kleurtemperatuur: 2800K~3200K,voldoet aan de eisen van GB/T17651.15.2.

2 Ontvanger: siliciumfotocel, versterkt door het bord, ingang naar de computer via het I/O-bord, voldoet aan de eisen van GB/T17651.1, en de spectrale respons komt overeen met de fotometer van de Internationale Commissie voor Verlichting (CIE).

3 Installatie: aan het ene uiteinde van een buis met een lengte van 150 meter en aan het andere uiteinde een stofdicht raam.

4 Een doorlaatbaarheid van 0% betekent dat er geen licht doorgaat en een doorlaatbaarheid van 100% betekent dat het licht volledig doorgaat zonder obstructie.

5 Meetbaar doorlaatbereik (0 ‰ 100) %.

Standaard brandbron:

1 De brandbron is een alcoholconfiguratie van 1,0 liter: 90% ethanol, 4% methanol en 6% water.

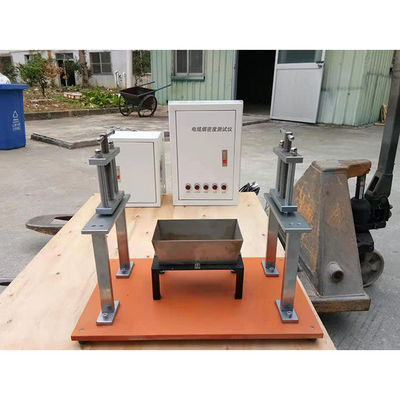

2 Alcoholbak (verbrandingsboot): roestvrij staal, dikte 1,0 mm, onderkant: 210x110 mm, bovenkant: 240x140 mm, hoogte 80 mm.

3 Installatiepositie: de hoogte van de alcoholbak ten opzichte van de grond is 100 mm om de luchtcirculatie mogelijk te maken.

Rookmenging:

1 Gebruik een bureaubladventilator om de rook in de verbrandingskamer gelijkmatig te verdelen. De ventilator is 250 mm boven de grond, 500 mm van de muur en het luchtvolume is 7 kubieke meter per minuut.Tijdens de test, wordt de lucht horizontaal door de ventilator geblazen.

Blank test:

1 Het doel is de verbrandingskamer aan te passen aan de aangegeven temperatuur en de alcohollamp te verbranden zodat de temperatuur van de verbrandingskamer 25±5°C bereikt.

Temperatuurmeting:

1 Op het binnenste oppervlak van de deur is een temperatuursensor geïnstalleerd op een hoogte van 1,5 m van de grond en 0,5 m van de muur om de temperatuur van het laboratorium te controleren.
