UL790 UL 1730 Dachmaterialien IEC 61730-2 Solarmodul PV-Modul Komponenten Feuerprüfer

Dachmaterialien Solarmodul PV-Modul Komponenten Feuerprüfer Produkteinführung:

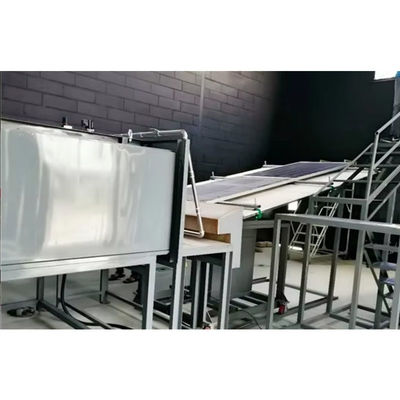

Das Dachbrandtestsystem wurde gemäß den Anforderungen von UL 1730 und IEC 61730-2 entwickelt und konstruiert. Es ist ein Instrument zur Bewertung der Feuerbeständigkeit von Dächern und Komponenten unter simulierten realen Bedingungen. Es bewertet die Klasse der Probe A~C unter den Bedingungen von A 1,82 m, B 2,4 m und C 3,9 m. Es kann auch für den Flammschutzleistungstest von Photovoltaikzellenkomponenten verwendet werden.

Dachmaterialien Solarmodul PV-Modul Komponenten Feuerprüfer Tester Standards:

• UL 1730: Rauchmelder für einzelne Wohneinheiten in Mehrfamilienhäusern und Hotelzimmern: Elektrisch betriebene Anzeigegeräte zur Erkennung von Rauchbedingungen in Wohnungen
• UL 790: Standardmethoden für Brandprüfungen für Dachbedeckungen
• IEC 61730-2 Anhang A: Flammenprüfungen für Photovoltaikmodule
• ASTM E 108-04: Standardmethoden für Brandprüfungen für Dachbedeckungen

Dachmaterialien Solarmodul PV-Modul Komponenten Feuerprüfer Technische Spezifikation:

Dachmaterialien Solarmodul PV-Modul Komponenten Feuerprüfer Strukturen::

1, Sperrholz-Dachmaterialien, Abmessungen: 1.300 (B) X 1.000 (T) x 120 (H), zur Installation der Testprobe;
2, Nichtbrennbare Testplatte, am Ende der Prüfung installiert, kann die Prüfung der Platten stoppen gehärtet;
3, Edelstahl-Lüftersteuerplatine, der Testwinkel kann eingestellt werden, Größe: 1.440 (L) x 940 (H) mm;
4, Wird zur Unterstützung der Prüfung der Hauptrahmenhalterung verwendet, korrosionsbeständiger Stahl, Abmessungen: 1.020 (L) x 1.000 (T) x 1.473 (H) mm;
5, Nichtbrennbare Plattenanordnung, vor dem Rahmen installiert, um die Traufe und das Gesims zu simulieren, Ausdehnung der Flamme vom Brenner zur Probe, Abmessungen: 330 (B) x 2.130 (T) x 584 (H) mm; 6, Luftstromrate für die Testplatte: 19 ± 8 km/h (5,5 m/s) und Konfiguration des Anemometer-Monitors;
7, Separate Lüftungsrohre, können von außerhalb des Labors Luft entnommen werden;
8, Wabenfilter ist im Luftkanal installiert, installierte Gaseinlass-Leitblech;
9, Lüftungskanäle mit Neigungseinstellplatte zur Einstellung der Luftströmungsrichtung;
10, Lüftungsrohre, die an der Führung befestigt sind, können die Geschwindigkeit erhöhen, um die Versorgung des Testluftstroms von äußeren Störungen zu gewährleisten, Führungsplatten aus Edelstahl, Position ändert sich nicht mit dem Winddruck;

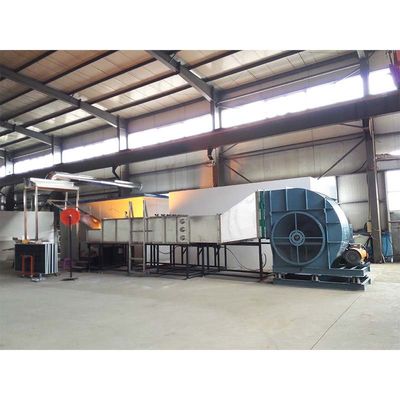

11, Kanalmaterialien für Edelstahl, korrosionsbeständig und hitzebeständig, Größe: 2.130 (B) x 762 (H) x 3.000 (L) mm;
12, Lüfter 220V,50HZ, Drehstrom, ist mit einem Rücklaufsystem ausgestattet, kann die Windgeschwindigkeit automatisch anpassen, Mindestdurchfluss für 300m3/min;
13, Stufenlos regelbarer Frequenzumrichter, 0-100% einstellbar;

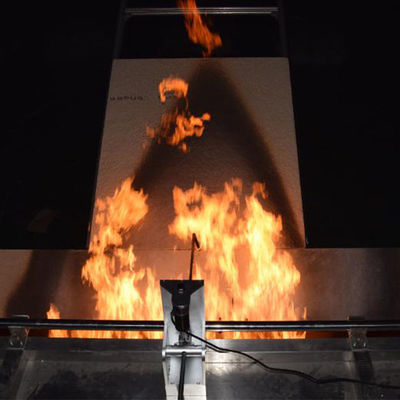

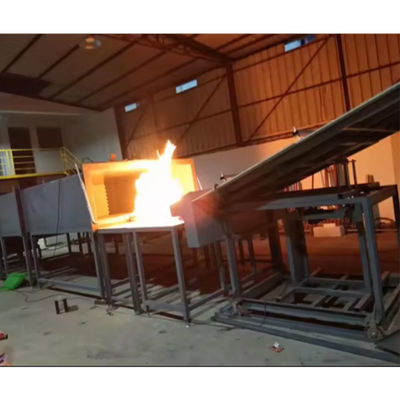

14, Gasbrenner (für intermittierendes Shi Huo, Flammenausbreitung und fliegendes Feuer), 1,12 m, 60,3 mm, bewegt sich in der Testseite und hat einen 12,7 mm (B) * 0,91 m (lang) Schlitz;
15, Gasbrenner kann 22.000 Btu/min (387 kWh) liefern und gemäß a, b, c drei Verbrennungsstufen, hochpräzises Gasregelventil zur Steuerung des Gasflusses,
16, Thermoelement des oberen Brenners ist 58,7 mm installiert, 888 ± kann 28 ºC testen;
17, Automatisches Zündsystem, gewährleisten die Sicherheit der Testleistung, Zündelektrode 1,8 kVp Massenstromregler ist der Mindestdruck gemäß verschiedenen Standards, steuert die Gasflussraten, Klasse A und B: 21.000 ~ 22.000 Btu/min (369 ~ 387 kWh) für 10 Minuten, Klasse C: 18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) 4 Minuten;
18, Temperaturregelsystem - Klasse A und B: 760 ± 28 ºC (1400 ± 50 ºF) - 21.000 ~ 22.000 Btu/min - Klasse C: 704 ± 28 c (1300 ± 50 ºF) - 18.000 ~ 19.000 Btu/min
19, Hochpräzise Manometer und Druckregelventil steuern den Gasdruck;
1) - Jeder Transfer zu Gas in den Brennern muss verschiedenen Tests und Kontrollmethoden folgen;
2) - LNG: Mit MFM kann der Durchfluss genau gemessen werden (Durchflussregelventil);
3) - LPG: Luftstromrate mit dem Wechselrichtersystem: die Testplattform bei 19 ± 8 km/h (5,5 m/s);
20, Metallgitter-Stützmaterialien, Paletten können gedreht werden, so dass die vollständige Verbrennung der Materialien;

Testabschnitt:

1. Computersteuerungssystem der Vereinigten Staaten spezielle Steuerungssoftware für Labview-Experimente, Integration 10,2 "LCD-Bildschirm;
2. Datenerfassungssysteme, LabView-Programmiersprache wird zum Programmieren verwendet, Datenerfassungskarten bietet die Vereinigten Staaten NI an
3. Datenerfassungssystem besteht aus folgenden Teilen:
1) 16-Bit-Thermoelement-Eingangsmodul
2) 16-Bit-A/D-Wandlungseingangsmodul
3) Dateneingabe-/Ausgabemodul
4) 12-Bit-A/D-Wandlungsausgabemodul
5) 4- und 8-Steckplatz-Backplane
6) Labview-Module
7) Labview/Ethernet-Netzwerkmodul
4. Marken-Testsysteme, Gasbrenner, die Flamme verschlang das brennende Material, der Gasbrenner ist 880 ± 10 ºC Temperatur kann eingestellt werden;
