Horizontal/Vertikal-Brandprüfgerät für Kunststoffe und Schaumstoffe


Produkteinführung

Das Horizontal/Vertikal-Brandprüfgerät UL94 ist eine Art Prüfgerät, das speziell zur Bewertung der Flammwidrigkeit von Kunststoffen und Schaumstoffen eingesetzt wird. Es ist weit verbreitet in der Elektronik- und Elektroindustrie, bei Haushaltsgeräten, Automobilteilen, Baumaterialien und anderen Branchen. Das Prüfgerät klassifiziert die Brenneigenschaften von Materialien gemäß der UL94-Norm, einschließlich Horizontalbrand (HB), Vertikalbrand (V0-V2), Brand in rauer Umgebung (5VA/5VB) usw. Es eignet sich auch für spezielle Tests von Schaumstoffen (HF1-HF2) und Folienmaterialien (VTM0-VTM2).
Das Gerät entspricht nicht nur dem US-amerikanischen UL94-Normensystem, sondern ist auch mit vielen internationalen Normen kompatibel, wie z. B. IEC 60695-11-10 (Brandgefährdungstest), ISO 9772/9773 (Brandprüfung von Schaumstoffen und dünnen Materialien), ASTM D635/D4804 (Brandleistungsprüfung von Kunststoffen und Schaumstoffen) usw. Darüber hinaus gilt es auch für regionale Normen wie die deutsche DIN 695 und VDE 0471, um die weltweite Anerkennung der Testergebnisse zu gewährleisten.
Das UL94-Brandprüfgerät eignet sich für Feststoffe mit einer Dicke von 0,1 bis 13 mm, und die Testprobe ist in der Regel eine Standardspezifikation von 125 mm × 13 mm × 3 mm. Durch präzise Steuerung von Parametern wie Flammenhöhe und Brenndauer kann das Gerät die Flammwidrigkeit des Materials genau bewerten und wichtige Daten zur Unterstützung der Produktsicherheitszertifizierung (wie UL, CE, IEC usw.) liefern.




Abb. 1 Horizontalbrandmethode




Abb. 2 Vertikalbrandmethode




Standard

‌1.UL94-Normensystem‌

Kernstandards, die vom US-amerikanischen Sicherheitslabor (UL) entwickelt wurden, einschließlich Einstufungsmethoden wie HB (Horizontalbrand), V0-V2 (Vertikalbrand) und 5VA/5VB (Test in rauer Umgebung)‌

‌2.IEC-Normen der Internationalen Elektrotechnischen Kommission‌

IEC 60695-11-10:1999/2003 Brandgefährdungsprüfverfahren‌

IEC 60950-1 Sicherheitsstandards für Geräte der Informationstechnologie‌

3.ASTM-Standards der American Society for Testing and Materials‌

ASTM D635 Bestimmung der horizontalen Brenneigenschaften von Kunststoffen‌

ASTM D4804 Prüfung der Brennleistung von Schaumstoffen‌

ASTM D5048 Prüfung der Kunststoffverbrennung unter hohen Belastungsbedingungen‌

‌4.ISO-Normen der Internationalen Organisation für Normung‌

ISO 9772:2001 Vertikalbrandprüfung von Schaumstoffen‌

ISO 9773 Bestimmung der Brenneigenschaften von dünnen Materialien‌

5.Andere regionale Normen‌

DIN 695 Deutsche Industrienorm (bezogen auf den Glühdrahttest)‌

VDE 0471 Normen des Verbands der Elektrotechnik Elektronik Informationstechnik

Hinweis: Der spezielle Teststandard für Schaumstoffe ist die HF1-HF2-Klassifizierung in UL94, und dünne Materialien sind für die VTM0-VTM2-Testmethode geeignet. Die Konstruktion des Testinstruments muss die Anforderungen von UL94, IEC und ASTM für Parameter wie Brennkammerstruktur und Flammenhöhenkontrolle erfüllen.


Anwendung

1‌.Elektronische und elektrische Produkte‌

Kunststoffteile wie Gehäuse für elektronische Geräte und Netzstecker‌
Elektrische Produkte wie Haushaltsgeräte, Werkzeugmaschinen und Elektrowerkzeuge‌
Geräte der Informationstechnologie (wie Computerkomponenten) und elektrische Steckverbinder‌
‌
2.Materialarten‌

Spritzgusskunststoffe (wie ABS, PC usw.)‌

Folienmaterialien (VTM-0 bis VTM-2-Klassifizierung)‌

Schaumstoffe (HF-1/HF-2/HBF-Klassifizierung)‌

Isoliermaterialien und technische Kunststoffe‌
‌
3.Industriestandardtests‌

Entspricht der UL94-Bewertung von 12 Flammwidrigkeitsklassen wie HB/V0-V2/5VA-5VB‌
Auch kompatibel mit IEC 60695-11-10, ISO 1210 und anderen internationalen Standardtests‌

4‌.Spezielle Anwendungsszenarien‌

Feuerfeste Schutzgehäuse für mobile/stationäre Geräte‌

Isoliermaterialien für Drähte und Kabel (müssen in Kombination mit der Norm UL1581 getestet werden)‌

Hinweis: Das Testobjekt ist in der Regel ein Feststoff mit einer Dicke von 0,1-13 mm, und die Probengröße muss den Standardspezifikationen wie 125 mm × 13 mm × 3 mm entsprechen‌

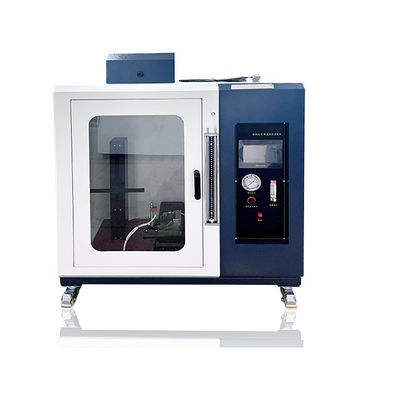

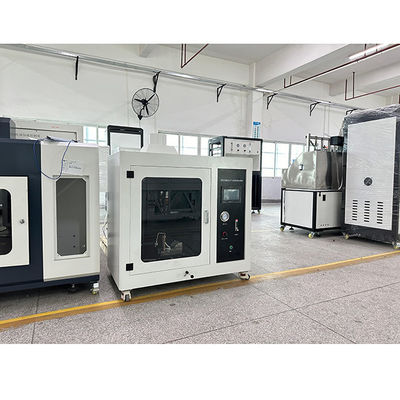

Hauptmerkmale des Instruments:
1 Es wird eine SPS + Touchscreen-Programmsteuerung verwendet, und die Testdaten können automatisch für mehr als 20 Gruppen gespeichert, automatisch gelesen und automatisch zeitgesteuert werden;

2 Das Volumen der Testbox ist größer als 0,5 Kubikmeter, und die Innenwand der Box ist schwarz;

3 Großes transparentes Beobachtungsfenster, bequem zur vollständigen Beobachtung des Verbrennungszustands der Probe;

4 Humanisiertes Design von großen Türen und Fenstern, bequem für die Installation und das Debuggen von Proben und Brennern;

5 Der Brennerwinkel kann leicht auf 45 und 90 Grad eingestellt werden, um die Anforderungen verschiedener Normen zu erfüllen;

6 Hochpräzises Regelventil zur Einstellung des von der Norm geforderten Gasdrucks wird verwendet;

7 Obere Absaugvorrichtung zum Absaugen des bei der Verbrennung entstehenden Abgases;

8 Ausgestattet mit einer Temperaturkalibrierungsvorrichtung nach ASTM D5207


Wichtigste Leistungsparameter:

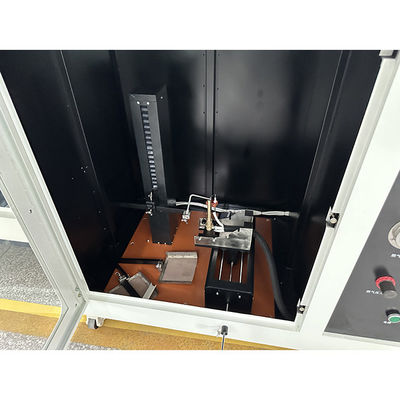

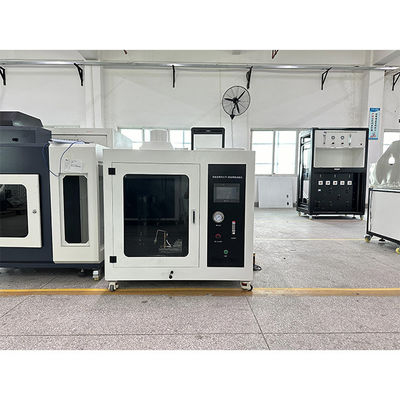

1 Brennkammer:

1.1 Box: Volumen ≥ 0,5 m3, bearbeitet von CNC-Werkzeugmaschinen, mit schöner Bogenform. Hochwertige Stahlplatte elektrostatisch mit Hochtemperaturfarbe besprüht, mit schönen Rost- und Korrosionsschutzeigenschaften;

1.2 Auf der Oberseite der Box ist ein starkes Abluftsystem installiert, und das Abgas wird nach Abschluss des Tests nach außen abgeleitet; während des Tests ist dieses System angehalten;

1.3 Die Vorderseite der Box ist mit einem Beobachtungsfenster aus gehärtetem Glas ausgestattet, das während des Tests abgedichtet werden kann, was die Beobachtung der Testsituation erleichtert.

2 Brennstab:

2.1 Die Brennleistung des Bunsenbrenners beträgt 50 W, was den Anforderungen von IEC 60695-11-4:2004 Flamme A, B oder C und ISO10093:1998P/PF2 entspricht;

2.2 Der Innendurchmesser der Flammdüse: Ф9,5±0,1 mm, die Dampfdüse: Ф0,9±0,03 mm, und die Höhe der Düse vom Lufteinlass beträgt 100±10 mm;

2.3 Der Winkel des Brenners: 45 Grad für die horizontale Methode und 90 Grad für die vertikale Methode;

2.4 Die Flammenhöhe: 15 mm ~ 45 mm kann beliebig eingestellt werden;

2.5 Gas: Methangas, Reinheit nicht weniger als 98 %.

3 Temperaturmesssystem:

3.1 Kupferblock: Durchmesser: Ф5,5±0,01 mm, Masse 1,76 g±0,01 g;

3.2 K-Typ-Thermoelement, gepanzertes Thermoelement mit einem Drahtdurchmesser von 0,5 mm, geeignet zur Messung von Temperaturen über 1050 °C. Erfüllt die Anforderungen der Norm GB/T16839-1997;

3.3 Handthermometer passend zum K-Typ-Thermoelement. Sein Messwert kann größer als 1000℃ sein;

3.4 Das gesamte Testsystem ist: beweglich, zur Temperaturmessung in der Testbox platziert;

3.5 Ausgestattet mit einer elektronischen Stoppuhr: auf 0,1S genau (im Standby-Modus während der Temperaturmesskalibrierung).

4 Gaskontrolle:

4.1 Durchflussmesser: Glasrotor-Durchflussmesser, Durchflussbereich: 0~160 ml/min einstellbar;

4.2 Manometer: geeignet für Druckmessungen im Bereich von 0~7,5 kPa;

4.3 Regelventil: Gasfluss einstellen.

Probenhalterung:

1 Testhalterung: Hergestellt aus Edelstahl, unterteilt in horizontale Halterung und vertikale Halterung. Unter der horizontalen Halterung befindet sich ein Drahtgeflecht. Das Drahtgeflecht besteht aus Stahldraht mit einem Durchmesser von 0,40 mm. Das Geflecht besteht aus 20 Löchern pro 25 mm. Die vertikale Halterung ist parallel zur Ebene, in der sich der Brenner befindet, und der Ebene des Beobachtungsfensters, was die Beobachtung und Bedienung erleichtert.

2 Maximale Klemmdicke der Probenklemme: ≤13 mm

3 Vertikaler Einstellabstand der Probenklemme: ≤100 mm;

4 Horizontaler Einstellabstand der Probenklemme: ≤70 mm;

5 Ausgestattet mit einem Satz Lineale, mit denen die inneren und äußeren Flammen während der horizontalen und vertikalen Verbrennung gemessen werden können.
