Intelligentes Messgerät zur Messung der Freisetzung von Halogensäuregasen

Einführung des Produktes

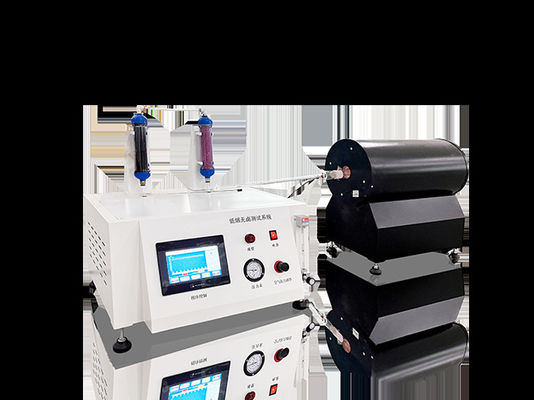

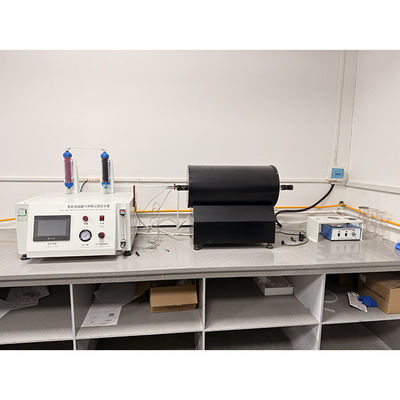

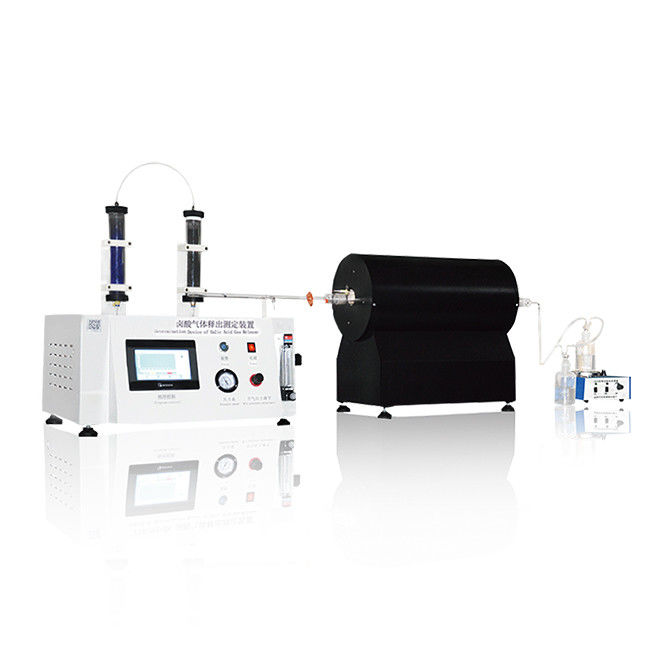

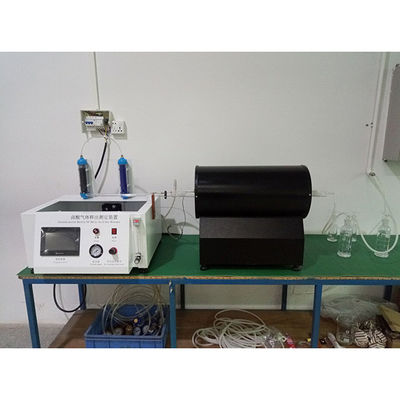

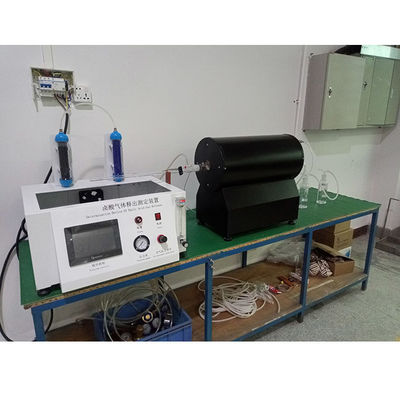

IEC 60754 Intelligent Halogensäure Gas Freisetzung Tester ist eine fortschrittliche Prüfvorrichtung nach den internationalen Normen IEC 60754-1:2011 + A1:2019 und IEC 60754-2:2011 + A1:2019 entwickelt.Es wird verwendet, um den Gehalt an Halogensäuregasen (mg/g) sowie seine Säure (pH) und Leitfähigkeit (μS/mm) zu messen, die durch Kabel und optische Kabelmaterialien freigesetzt werden (z. B.Das Gerät ist mit einem intelligenten Rohröfen (950°C/935°C), einem automatischen Verbrennungsboot, einemmit einem Pyrex-Glasgas-Sammelsystem und einer PLC-Touchscreen-SteuerungEs unterstützt die Forschung und Entwicklung sowie die Zertifizierung von Kabeln mit niedrigem Halogen-/halogenfreiem Gehalt in den Bereichen Bauwesen, Eisenbahnen, Schiffe usw.und entspricht den EU-CPR-Vorschriften und UL-Normen.

Standards

IEC 60754-1:2011 + A1:2019

Vollständige Bezeichnung: Prüfung auf Gase, die bei der Verbrennung von Materialien aus Kabeln entstehen. Teil 1: Bestimmung der Menge des halogensäurigen Gases.
Inhalt:

Hierbei wird die Methode zur Bestimmung der Gesamtmenge an Halogensäuregas (außer Fluorwassersäure), das bei der Verbrennung von Kabeln freigesetzt wird oder

Materialien für optische Kabel, in mg/g (Milligramm freigesetztes Halogensäuregas pro Gramm Probe).

Gegenstand der Prüfung: Kabelmaterialien auf der Grundlage halogenierter Polymere oder mit halogenierten Zusatzstoffen (z. B. Isolationsschicht, Hülle).

Einschränkung: Fluorwassersäure kann nicht bestimmt werden (siehe IEC 60684-2), nicht anwendbar für Proben mit Halogensäuregasfreisetzung < 5 mg/g.

Anmerkung: Die Prüfergebnisse dienen der Materialprüfung und spiegeln nicht unmittelbar die Leistung des gesamten Kabels wider.

Hauptanforderungen:

Ausrüstung: Rohröfen (Länge der Heizfläche 500-600 mm, Innendurchmesser 40-60 mm), Verbrennungsboot (Länge 45-100 mm, Breite 12-30 mm, Tiefe 5-10 mm).

Temperatur: 950 °C ± 50 °C, Verbrennung für etwa 30 Minuten.

Gasansammlung: Absorption mit destilliertem Wasser, Bestimmung des Halogensäuregehalts durch Titrierung.

IEC 60754-2:2011 + A1:2019

Vollständige Bezeichnung: Prüfung auf bei der Verbrennung von Materialien aus Kabeln entstehende Gase ¢ Teil 2: Bestimmung der Säure (durch pH-Messung) und der Leitfähigkeit

Inhalt: Bestimmung der Säuregehalt (pH-Wert) und der Leitfähigkeit des durch die Verbrennung von Kabelmaterialien freigesetzten Gases zur Bewertung seiner möglichen Korrosionsfähigkeit,mit einer Leistung von mehr als 50 W und.

Gegenstand der Prüfung: Isolierung, Hülle oder andere Materialien, die halogenierte Verbindungen von Kabeln oder optischen Kabeln enthalten.

Methode: Quantifizieren Sie die Korrosivität von Gasen nach pH-Wert und Leitfähigkeit, pH < 4,3 oder Leitfähigkeit > 10 μS/mm zeigt eine höhere Korrosivität an.
Hauptvoraussetzungen:

Ausrüstung: Röhrenofen (gleich IEC 60754-1) mit pH-Messgerät und Leitfähigkeitsmessgerät (Leitfähigkeitmessbereich 0,01-100 μS/mm).

Temperatur: 935 °C ± 50 °C, Brennen für etwa 30 Minuten.

Gasentnahme: 1-Liter-Probenkammer, Absorption des destillierten Wassers, Messung des pH-Wertes und der Leitfähigkeit.

Produktumfang der Prüfung:

mit einer Breite von mehr als 20 mm

Halogenkabel mit geringem Rauchgehalt (LSZH): im Bauwesen, auf Eisenbahnen, auf Schiffen und in anderen Bereichen mit strengen Anforderungen an Rauch und ätzende Gase.

Flammschutzkabel: Isolier- und Umhüllungsmaterialien, die halogenierte Polymere (wie PVC) oder halogenierte Zusatzstoffe enthalten.

Stromkabel und Steuerkabel: Nennspannungsbereich von niedriger bis mittlerer und hoher Spannung (z. B. ≤ 0,6/1 kV).

Glasfaserkabel: Hüllen, Füllstoffe oder andere Bestandteile, die halogenierte Verbindungen in optischen Kabeln enthalten.

Materialien für Kabelbauteile:

Isolierstoffe: Polymere wie PVC, PE, XLPE, halogenierte Flammschutzmittel.

Beschichtungsmaterialien: äußere Schutzschicht mit halogenierten Zusatzstoffen.

Füllung und Klebeband: Nichtmetallische Materialien, die Halogene im Kabel enthalten können.

andere Materialien:

Kunststoffe, Kautschuk, Verbundwerkstoffe: Halogen- oder halogenfreie Polymere, die in der Kabelherstellung verwendet werden.

Baumaterialien: Kabelbezogene Materialien, die den Vorschriften der EU CPR entsprechen müssen.

Typische Anwendungsfälle:

Gebäude: Hochhäuser, Krankenhäuser, Schulen, U-Bahnstationen, um bei Bränden eine geringe Emission korrosiver Gase zu gewährleisten.

Transport: Eisenbahnen, Schiffe und Luftfahrt benötigen Kabel mit wenig/keinem Halogen, um Ausrüstung und Personal zu schützen.

Industrie: Petrochemie, Energie und Datenzentren, um zu verhindern, dass saure Gase empfindliche Geräte bei Bränden korrodieren.

Zertifizierungsanforderungen: CE-Kennzeichnung gemäß EU-CPR-Vorschriften, UL-Zertifizierung oder China Compulsory Certification (CCC)

Hauptprameter

1 Rohröfen: Wirkungslänge und Durchmesser der Heizkammer sind 600×ф58 mm, mit einem einstellbaren elektrischen Heizsystem ausgestattet, Heizleistung: 220V/6KW.

2 Verbrennungsrohr:

2.1 Material: Feuerfestrohr aus hochtemperaturschützendem Quarzrohr (Siliziumdioxid), widerstandsfähig gegen korrosive Gase.

2.2 Spezifikationen: Innendurchmesser 40 mm, Länge von der Einlassseite des Rohröfen 60~200 mm und Länge von der Auslassseite 60~100 mm,eine Lücke für die thermische Ausdehnung.

3 Verbrennungsboot:

3.1 Material: geschmolzenes Quarzrohr.

3.2 Spezifikationen: Innendurchmesser 75 mm, Breite 27 mm, Tiefe 8,5 mm.

3.3 Verbrennungsbootzuführungsmethode: Magnetstange und Platindrahtziehmethode.

4 Gasentnahme: Es werden drei Flaschen ausgewählt, von denen eine mit einem Magnetrüber ausgestattet ist und mindestens 220 ml Natriumhydroxidlösung enthält.

5 Luftversorgungssystem:

5.1 Luftdurchflussmesser: 50 ml bis 500 ml/min einstellbar

5.2 Kompressor (von Ihrem Unternehmen geliefert)

6 Probenahme: Probenahme nach nationalen Normen

7 Bestimmung des Halogensäuregehalts:

7.1 Analysewaage: Genauigkeit und Auflösung 0,1 mg (optional, zusätzliche Kosten)

7.2 Digitales pH-Meter: Genauigkeit 0,02PH (siehe Abbildung 2)

7.3 Leitfähigkeitssensor: Messbereich: (0 ‰ 1 × 105) μS/cm

8 Leitungsmessgerät

8.1 Großer Bildschirm, blaue Hintergrundbeleuchtung, doppelreihender digitaler LCD-Display mit manueller und automatischer Temperaturkompensationsfunktion

8.2 Die Leitfähigkeit der Zelle ist konstant 0.01, 0.1, 1,0 und 10,0cm-1 vier Elektroden, von dem Benutzer ausgewählt

8.3 Neues Grafikdesign, Erscheinungsbild Patentnummer: ZL 200430036029.2

8.4 Der elektrische Stecker befindet sich unterhalb der Ebene, was zur Korrosionsvermeidung und Sicherheit hilfreich ist.

8.5 Die Messfrequenz automatisch umwandeln, Elektroden aus Titanlegierung mit einer Leitungszellkonstante von 0,01 cm-1 auswählen und die Messstelle 3 versiegeln.8.6 Technische Indikatoren des Leitungsmessers:

8.6.1 Messstand: 1,0

8.6.2 Messbereich:

A Leitfähigkeit: (0 ‰ 1 × 105) μS/cm

B Die Leitungszellkonstante entspricht dem besten Leitungsmessbereich

C Leitungskonzentrationskonstante cm-1 0,01 0,1 1 10

D Messbereich μS/cm 0·2 0,2·20 2·1·104 1·104·1·105

8.1 Elektrodenkonstante, cm-1: 0.01, 0.1, 1.0, 10.0

8.2 Grundfehler der elektronischen Einheit: ±0,5% (FS) ±1 Wort

8.3 Stabilität der elektronischen Einheit: ±0,33% (FS) ±1 Wort/3h

8.4 Grundfehler des Instruments: ±1,0% (FS) ±1 Wort

8.5 Temperaturkompensationsbereich: (15 ̊35) °C, Referenztemperatur 25 °C

8.6 Messung der Lösungstemperatur: (560°C)

9 Digitales pH-Meter

9.1 geeignet für die Laborprobenahme und Bestimmung des pH-Wertes und des Potentials (mv) einer wässrigen Lösung;

9.2 Messstand: 0,02

9.3 Messbereich: pH: (0,00-14,00) pH? mV: (-1400-1400) mV

9.4 Auflösung: pH: 0,01 pH? mV: 1mV

9.5 Grundfehler: pH: ±0,01 pH ±1 Wort mV: ±2mV ±1 Wort

9.6 Eingangsimpedanz: 1 × 1012 Ohm

9.7 Stabilität: ±0,01pH±1 Wort/3h

9.8 Temperaturkompensationsbereich: (0-60) °C

9.9 Länge 1,5 m, Breite 0,8 m
