Thermische Flucht-Lithiumbatterie Explosionsprüfungskammer

Produkteinführung

Die Lithium-Batterie-Explosionskammer wird hauptsächlich für Lithium-Batterie-Thermalverbrennung und sogar Explosionsversuche verwendet.Die sofortige Freisetzung von Energie ist riesig., und die Freisetzung einer Vielzahl von giftigen und schädlichen Gasen, so dass das Experiment in einer geschlossenen Umgebung,die Notwendigkeit, den Prozess der Druckbelastung des Explosionsschlags zu befolgen, um einen druckbeständigen Tank zu entwerfen,.

Der Kern der Explosionskammer besteht hauptsächlich aus folgenden Teilen: Explosionskammer, Heizungssystem, Druckdetektionssystem, Temperaturdetektionssystem, Luftreinigungssystem,Stickstofffüllsystem, Vakuumsystem, Gasprobenahmesystem, Datenerfassungssystem, Computer;

Ausrüstungsmerkmale: Simulation der thermischen Gasentladung der Monomerbatterie, zur Beurteilung der thermischen Gasentladung der Monomerbatterie bei der Gasentladung, -rate, -zusammensetzung, Temperatur,Während der Prüfung können Druck- und Spannungsdaten erhoben werden­ und das entlaufene Gas kann zusammen mit der Reaktionszeit geprüft und gesammelt werden; und es hat die Funktionen der Videoüberwachung, simuliertes Vakuum und inerte Gasatmosphäre.

Dieses Prüfprogramm ist mit Bezug auf den UL9540A-Standard konzipiert und entwickelt worden, der die Anforderungen des UL9540A-Standards für den thermischen Ausfallversuch eines elektrischen Kerns erfüllen kann.Die Gesamtkonstruktion beruht auf den Merkmalen der Kernprüfung, unter Berücksichtigung der Tatsache, dass sich das Prüferzeugnis von allgemeinen Produkten unterscheidet, um die größtmögliche Sicherheit und Zuverlässigkeit des gesamten Systems zu gewährleisten.

Das Prüfprogramm ist in vier Teile unterteilt:Explosionskammer für Lithiumbatterien mit thermischer Verbrennung und sogar ExplosionsversuchenZweitens, die Analyse der Gaschromatographie, thermische Ausrottung nach der Erstellung einer Vielzahl von Analysen der Gaszusammensetzung.zur Prüfung von brennbaren Gasen oder Dämpfen, Verbrennung und Explosion der oberen und unteren Konzentrationsgrenze, sowie den Explosionsdruck, den Explosionsindex usw. Viertens die Freisetzung der Verbrennungsgeschwindigkeitsprüfung des Gases,Brennbare Gase in der Vertikalglasröhre Brenngeschwindigkeit und zugehörige Hilfsparameter, um die Verbrennungsgeschwindigkeit von brennbaren Gasen zu messen;

Standards

UL 9540 A

Prüfmethode zur Beurteilung der Ausbreitung von thermischen Ausbruchbränden in Batteriespeichern

Hauptparameter

Struktur des Tanks

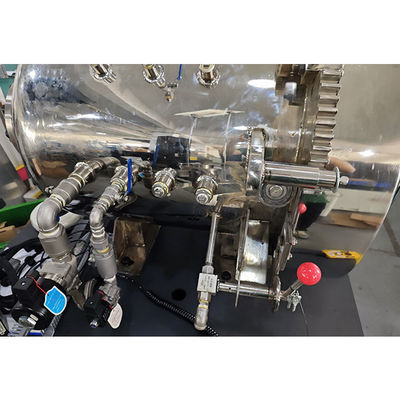

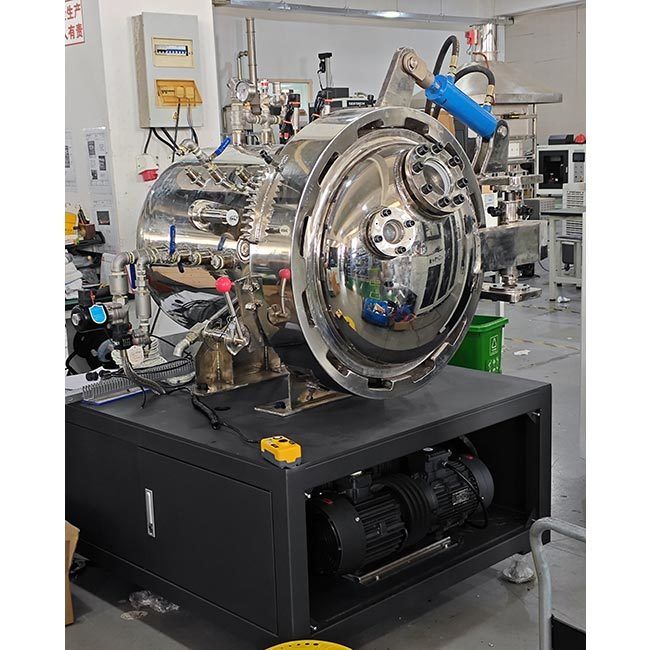

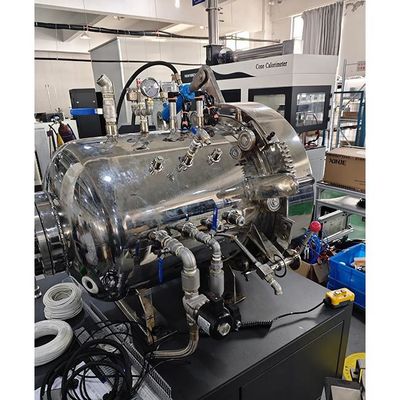

Die Versuchskammer ist als zylindrischer Behälter konzipiert, der horizontal angeordnet ist.
bestehend aus einer Kabinenkarosserie, einer Kabinentür, Stützfüßen, einem Aussichtsfenster, einer Hilfsheizung usw., wie in der obigen Abbildung dargestellt;
Material: SUS304 Edelstahl.

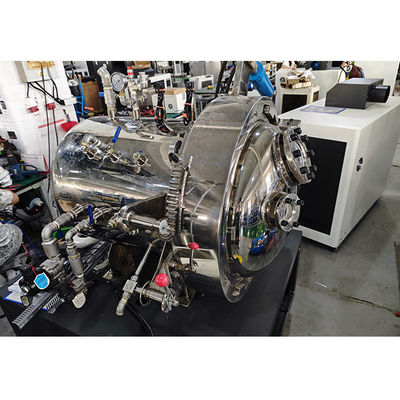

Die Kammer hat einen dreiteiligen Schnellöffnungsmodus, der für den Betrieb praktisch ist.
Die Luke und der Lauf durch die Scharnierverbindung können schnell geöffnet werden, bequem für die Installation von Versuchsproben, Testinstrument Layout.
Höchster Druck: maximaler Widerstandsdruck von mindestens 3 MPa, konstanter Widerstandsdruck von mindestens 2,5 MPa;
Ausgestattet mit Sicherheitskonstruktion: Verwendung eines importierten Druckentlastungsventils und eines Doppeldruckentlastungskanals, Sicherheitsredundanzkonstruktion;
Eintritt, automatische Steuerung von Präzisionsventilen, kann die Stickstofffüll- und Blasfunktion abschließen;
Der Auspuffanschluss, die Präzisionsventilsteuerung, kann die Funktion Vakuum, Lüftung und Sammlung von Gasproben abschließen.
Einrichtung von Kugelventilen an der Vorderseite des Magnetventils zum Schutz des Magnetventils;

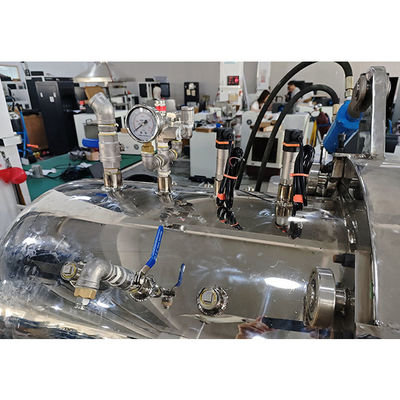

Druckmessanschluss, verbunden mit dem Druckmessgerät, dem Drucksender und dem Sicherheitsventil;

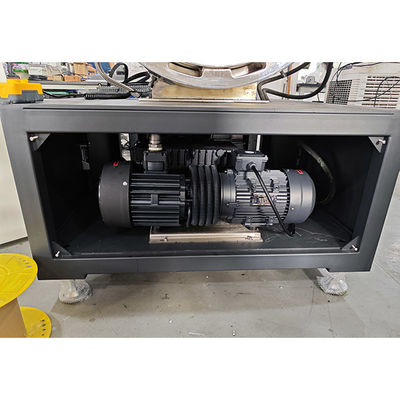

Vakuumsystem: Vakuumpumpenpumpen mit einer Pumpgeschwindigkeit von ≥ 10L/s, um einen Vakuumgrad von ≤ 1,0 kPa zu erreichen, muss der Behälter den nationalen Normen entsprechen, um die Anforderungen für die Leckageprüfung von Hochdruckbehältern zu erfüllen.
Linieneingang reserviert, Thermoelemente, Heizleitungen, Signalleitungen und andere Linienschnittstellen (kann angepasst werden)
Der Behälter ist mit einem Hochdruckbeobachtungsfenster ausgerüstet, das Hochdruckglas verwendet.
Das Lager ist mit Beleuchtungs- und Überwachungsfenstern, Außenbeleuchtung ausgestattet;
Beobachtungslinsen und Fülllinsen: Durchmesser der Beobachtungslinsen 125 mm, Druckwiderstand von mindestens 3 MPa; Durchmesser der Fülllinsen 125 mm, Druckwiderstand von mindestens 3 MPa.

Das Druckmesssystem

Deutschland importierte, einschließlich Hochdruckdruckmessgeräte, Hochdrucksensoren und deutsche Vakuummanometer;
Hochdruck- und Vakuumsensoren sind an der Vorderseite mit einem Hochdruckkugelventil ausgestattet.nach den Betriebsverfahren automatisch den geeigneten Druckmesskanal auswählen;
Der Hochdrucksensor wird zur Überwachung der Druckanpassung bei einem Ausfall der Batterie verwendet.
"Technologie" für die "Erstellung" oder "Verarbeitung" von Geräten oder Geräten, besonders konstruiert oder konstruiert für die "Erstellung" oder "Verarbeitung" von Geräten oder Geräten.
Elektromagnetische Ventile: Hochdruckelektromagnetische Ventile mit einer Druckfestigkeit von mindestens 3 MPa und einer Temperaturfestigkeit von mindestens 100 °C;

Temperaturmessungssystem

1.Importiertes Omega-Thermokopf, Temperaturbeständigkeit mindestens 1100 °C, Grade mindestens II;
2. Unterstützung (16 Kanäle) Temperatursignalübertragung
Kontroll- und Erkennungssystem
Computer + Labview-Computersteuerungssystem;
Das Programm steuert automatisch die Temperaturerhöhungsrate; Erhitzungsrate von 4 °C ~ 7 °C / min;
Echtzeit-Temperaturerfassungssystem, Echtzeitgenerierung von Temperaturdatenkurven;
Echtzeitüberwachung des Drucks in der Kammer und der Umgebungstemperatur im Lager, Echtzeitanalyse der Batterieentladungsgaserzeugungsrate;
automatisch berechnen und analysieren die Gesamtmenge des aus der Batterie freigesetzten Gases;
6"Programm automatisch das Gas in der Kammer zu ersetzen, um die Sauerstoffkonzentration in der Kammer weniger als 1% zu erreichen;
7- Synchronisierung von Batteriespannungs-, Strom-, Temperatur- und Druckdaten für die Analyse des thermischen Auslaufprozesses von Strom-/Spannungsänderungen.
8- präzise Prüfung der Starttemperatur, der maximalen Wärmeablaufrate und anderer thermischer Verhaltensparameter der Batterie;
9. Mehrweg-Gasentnahmebeutel für die Gasprobenentnahme mit GC oder FTIR für die Ablassgaszusammensetzung und -konzentrationsanalyse;
10. Ausgestattet mit einem automatischen Gasreinigungsprogramm;
11. Jeder Kanal-Polling-Probenahme, Gas-Probenahme Zeitintervall eingestellt werden kann;


Elektrische Schnittstelle
Probeheizschnittstelle mit 2 Kanälen;
Spannungserfassung 4 Kanäle;
Temperaturerfassung 16 Kanäle;
Drucksignalübertragung in zwei Richtungen (Vakuum + Hochdruck);
Für die Zweigerichtungsladeoberfläche reserviert, jeder 300A kann parallel verwendet werden;

Modul zur Datenerfassung

Temperaturerfassung 0 °C - 1300 °C Genauigkeit: ± 1 °C Auflösung: ± 0,1 °C 16 Erfassungskanäle, Frequenz 10 Hz;
Druckerfassung 4-20 ma, Genauigkeit: ± 0,25% FS Auflösung: 0,01 ma, 4 Erfassungskanäle, Frequenz bis 100 Hz;
Datenspeicherung Herstellung unabhängiger Dokumente und Videos, Temperatur, Spannung, Druck für die gleiche Schnittstelle

Spezifikation:

Die Kabine hat die Größe: Breite 1,5 Meter X Länge 2,5 Meter X Höhe 2 Meter
Gesamtmenge der Ausrüstung: 1300 kg
Stromversorgung: 220 V, 6 kW
