Maschine zur Prüfung der Brandausbreitung von Dachbedeckungen

Produkteinführung

Unser Photovoltaik-Verbrennungstester wurde entwickelt, um UL 1703 (Underwriters Laboratories Standard 1703: Standard für Flachplatten-Photovoltaikmodule und -paneele) und verwandte internationale Standards zu erfüllen, um das Brandverhalten von Flachplatten-Photovoltaikmodulen und -paneelen zu bewerten. Das Gerät simuliert präzise den Flammenausbreitungstest, den Brennmarkentest und den Systembrandbewertungstest von UL 790 (Standard Test Methods for Fire Tests of Roof Coverings), um sicherzustellen, dass das Produkt die Brandbewertungen der Klassen A, B und C erfüllt. Der Tester unterstützt IEC 61730-1 (Photovoltaik-Modul-Sicherheitsqualifizierung – Teil 1: Anforderungen an die Konstruktion) und IEC 61730-2 (Teil 2: Anforderungen an die Prüfung) und ist mit den globalen Marktzertifizierungsanforderungen kompatibel, einschließlich kristallinem Silizium, Dünnschicht-Photovoltaikmodulen und gebäudeintegrierter Photovoltaik (BIPV). In Kombination mit den Anforderungen von NFPA 70 (National Electrical Code) und IBC (International Building Code) stellt das Gerät sicher, dass die Testumgebung echte Brandszenarien auf dem Dach simuliert und für Photovoltaikprodukte auf dem Dach und am Boden geeignet ist, jedoch keine Wechselrichter oder Konzentratoren umfasst. Unsere Tester sind effizient und zuverlässig und helfen Herstellern, die Produktsicherheit in Übereinstimmung mit nordamerikanischen und internationalen Standards zu überprüfen.

Standard

UL 1730

Underwriters Laboratories Standard 1703: Standard für Flachplatten-Photovoltaikmodule und -paneele

UL 790

Underwriters Laboratories Standard 790: Standard-Testmethoden für Brandprüfungen von Dachbedeckungen

IEC 61730-1

Internationale Elektrotechnische Kommission 61730-1: Photovoltaik (PV)-Modul-Sicherheitsqualifizierung – Teil 1: Anforderungen an die Konstruktion

IEC 61730-2

Testproduktbereich

Photovoltaikmodule
Definition: Die kleinste umweltgeschützte Einheit, bestehend aus Solarzellen und zugehörigen Komponenten (wie Verbindungen, Anschlüssen, Verpackungsmaterialien), die zur Erzeugung von Gleichstrom unter nicht konzentrierten Lichtbedingungen ausgelegt ist.
Typen:
Kristalline Siliziummodule: monokristallines Silizium, polykristallines Silizium.
Dünnschichtmodule: amorphes Silizium (a-Si), Cadmiumtellurid (CdTe), Kupfer-Indium-Gallium-Selenid (CIGS) usw.
Anwendungsszenarien: Dachinstallation, Bodeninstallation, Mastinstallation oder gebäudeintegrierte Photovoltaik (BIPV).
Photovoltaik-Paneele
Definition: Eine vor Ort installierbare Einheit, bestehend aus mehreren Photovoltaikmodulen, die mechanisch befestigt und elektrisch verbunden sind.
Anwendungsszenarien: Große Photovoltaikanlagen, wie z. B. kommerzielle oder industrielle Dachprojekte, müssen die gleichen Sicherheitsanforderungen in Bezug auf Brand-, Elektro- und mechanische Sicherheit erfüllen wie Module.

Technische Parameter

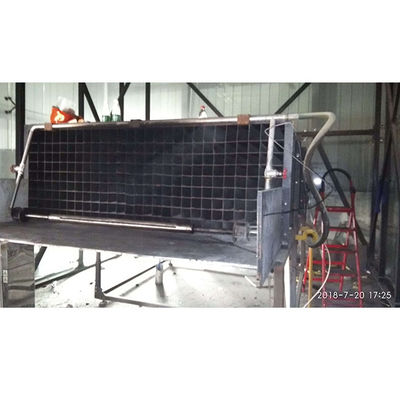

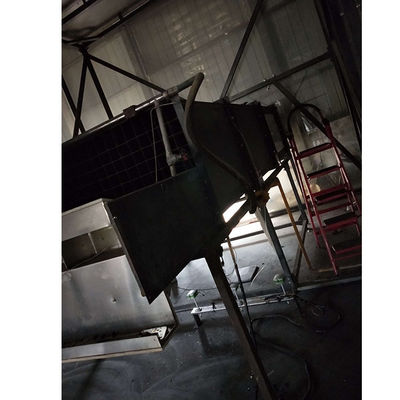

1. Metallische, fächerförmige Einstellplatte, einstellbarer Testwinkel, Größe: 1440 (L) x 940 (H) mm, einstellbare Höhe für die Platzierung des Testmusterhalters, bequem für den Benutzer.

2. Der Probentisch kann vor- und zurückgeschoben werden, um verschiedenen Teststandards zu entsprechen.

3. Nicht brennbare Testplatte, am Ende der Testplatte installiert, kann das Auftreten von Anlassen unter der Testplatte verhindern.

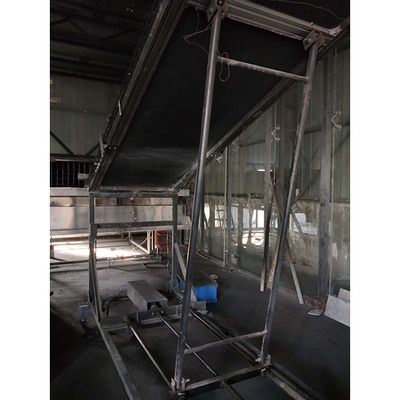

4. Der Hauptrahmen dient zur Unterstützung der Testhalterung, eine korrosionsbeständige Stahlkonstruktion mit den Abmessungen 1020 (L) x 1000 (T) x 1473 (H) mm.

5. Nicht brennbare Plattenkomponenten, gegossen mit feuerfesten Materialien, am vorderen Ende des Rahmens installiert, simulieren Traufe und Traufe, erstrecken Flammen vom Brenner zur Probe, mit den Abmessungen: 330 (B) x 2130 (T) x 584 (H) mm.

Technische Parameter und Konfigurationsliste des Verbrennungsluftversorgungssystems:

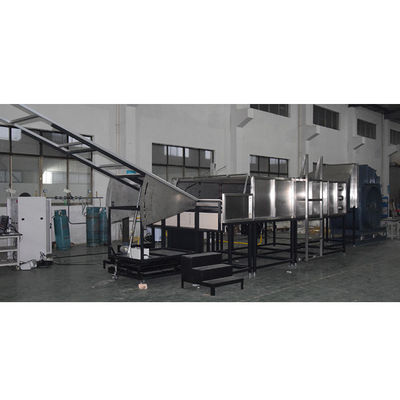

1. Metallluftkanalvorrichtung mit einer Wandstärke von 2 mm, Abmessungen: 2130 (B) x 762 (H) x 3000 (L) mm

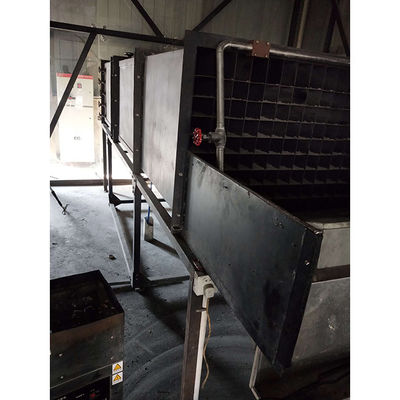

2. Ein Wabenfilter ist im Luftkanal installiert, und Leitschaufeln sind am Gaseinlass installiert. Der Winkel der Leitschaufeln kann manuell geändert werden, um die Luftkanalgeschwindigkeit einzustellen, und ein Gerät ist zur Aufzeichnung des Drehwinkels der Leitschaufeln ausgestattet.

3. Einstellbare Turbulenzschaufeln im Luftkanal, zur Regulierung der Windgeschwindigkeit und zur Reduzierung von Turbulenzen, aus Metall, ändern ihre Position nicht mit Änderungen des Winddrucks, mit den Abmessungen 750 x 300 x 2 mm, insgesamt 7 Stück

4. Luftkanalhalterungsvorrichtung: 970 (B) x 2184 (H) x 1950 (T) mm.

5. Das Material des Luftkanals ist Edelstahl, korrosionsbeständig und hitzebeständig, mit den Abmessungen 2200 (B) x 846 (H) x 1350 (T) mm; Das Wabenraster am Ausgang misst 2100 (B) x 750 (H) x 300 (T) mm.

6. Der nach hinten geneigte Einzelabsaugungsriemenventilator ist ein 380-V-, 50-HZ-Dreiphasen-Elektroventilator mit einem Luftvolumen von 55000 CMH, einem statischen Druck von 800 PA, einem Motor von 40HP4P, ausgestattet mit einem gemeinsamen Sockel und einem Federschockdämpfer, und verwendet einen horizontalen Siemens-Motor.

7. Ein Hochspannungs-Steuerkasten, der sich im Inneren der Brennkammer befindet und einen Frequenzumrichter zur Einstellung der Windgeschwindigkeit des Radialventilators enthält.

8. Der Ventilator ist mit dem Luftkanal verbunden, und ein internes Luftstromstabilisierungssystem ist installiert, um die durch den Radialventilator verursachten Turbulenzen zu reduzieren. Eine Weichverbindungsmethode wird verwendet, um Resonanzen zu vermeiden.

9. Der Luftkanal ist mit einer Metalltreppe installiert, und am oberen Ende ist eine dicke Metalltrittvorrichtung installiert, damit das Testpersonal oben einstellen und beobachten kann.

Technische Parameter und Konfigurationsliste des Verbrennungssteuerungssystems:

10. Der AGF UL790 Gasbrenner aus den Vereinigten Staaten (verwendet für intermittierende Zündung, Flammenausbreitung und Flammenflugtests) ist 1,12 m lang, hat einen Durchmesser von 60,3 mm und einen 12,7 mm breiten und 0,91 m langen Schlitz, der zur Testplatte zeigt. Der Brenner befindet sich 27,3 cm (10,75 Zoll) vom Luftauslass entfernt.

11. Der Brenner kann frei umgedreht werden, um den Wechsel zwischen verschiedenen Tests zu erleichtern

12. Der Gasbrenner kann 22000 BTU/min (387 kWh) liefern und kann die Gasdurchflussrate automatisch entsprechend drei Verbrennungsstufen anpassen: A, B und C. Die Flammentemperatur kann durch Anpassung (760 ± 28) ℃ oder (704 ± 28) ℃ erreichen.

13. Das Verbrennungssystem umfasst Steuerkomponenten wie Massendurchflussmesser und pneumatische Gasabsperrventile. Das Magnetventil ist normalerweise geschlossen und kann einem maximalen Druck von 20000 mmAq, 220 V, 50/60 Hz standhalten

14. Manometer: Bereich 0-3 kg/cm2, Betriebstemperatur -20-80 Grad, Genauigkeit von 1,5 % des vollen Bereichs

15. Das automatische Zündsystem gewährleistet die Sicherheitsleistung des Tests, mit einer Mindesthochspannung von 1,8 kVp für die Zündelektrode

16. Gasverteilerleiste, in der Lage, 4 Propan-Stahlzylinder gleichzeitig anzuschließen, und ausgestattet mit manuellen Absperrkugelhähnen und Stabilisierungsventilen. Ausgestattet mit einer Gasifizierungsvorrichtung zur Umwandlung von "flüssiger Phase" in "Gasphase", mit einer Vergasungskapazität von 50 kg/h und einem hydraulischen Prüfdruck von 3,3 MPa (33 kg/cm2); Luftdichtheitsprüfdruck: 2,7 MPa (27 kg/cm2); Sicherheitsventilöffnungsdruck: 1,76 MPa (17,6 kg/cm2); Die Explosionsschutzklasse des Vergasers ist DIIBt4;

17. Ein Satz zylindrischer Gasbrenner, der von UL in den Vereinigten Staaten benötigt wird

18. Standard erfordert einen Satz Gasbrenner

Datenerfassung, Überwachung und Kalibrierungssystem:

19. Geschrieben in VB-Programmiersprache, Datenerfassungsplatine von Advantech Taiwan bereitgestellt
20. Das Erfassungssystem umfasst folgende Teile:
21. 16-Kanal-Temperatureingangsmodul
22. 16-Bit-Analogeingangsmodul
23. Digitales Eingangs- und Ausgangsmodul
24. 12-Bit-Analogausgangsmodul
25. Computersysteme, 2 Sätze einschließlich 1 Drucker
26. Ein Satz Videoüberwachungssystem am Boden der Probe
27. Ein Satz Videoüberwachungssystem für die obere linke Ecke der Probe
28. Ein reflektierender Beobachtungsspiegel in der oberen rechten Ecke der Probe
29. Gemäß den Standardanforderungen beträgt die Luftströmungsgeschwindigkeit der Testtischplatte: Der Durchschnittswert an drei Punkten liegt zwischen 1012 ft/min und 1100 ft/min (5,19 m/s und 5,65 m/s), und die Windgeschwindigkeit an jedem Punkt liegt zwischen 961 ft/min und 1155 ft/min (4,93 m/s und 5,93 m/s), ausgestattet mit einem FLUKE-Anemometer aus den Vereinigten Staaten.
30. Thermoelemente (14 Gauge K-Typ, einschließlich Kalibrierzertifikat) werden für vertikale Messungen verwendet und mit festen Installationseinrichtungen ausgestattet
31. Es ist erforderlich, die Temperatur des Thermoelements zu jedem beliebigen Zeitpunkt t Sekunden und die Durchschnittstemperatur von 0 Sekunden bis t Sekunden aufzuzeichnen
Klicken Sie auf die entsprechende Entfernung auf der Softwareoberfläche, basierend auf der visuellen Entfernung der Flammenausbreitung, und notieren Sie die Zeit, die benötigt wird, um diese Entfernung zu erreichen
33 Software kann die Gasdurchflussrate automatisch berechnen und den Gesamtgasverbrauch für den gesamten Verbrennungstest berechnen

Verbrauchsmaterialien für Verbrennungstests:

34. 100 Holzstapel der Klasse A, 300 Quadratmillimeter Raster, ca. 57 Millimeter dick, aus ofengetrocknetem, astfreiem und narbenfreiem Douglasienholz
35. 50 Holzstapel der Klasse B, 150 Quadratmillimeter, ca. 57 Millimeter dick, aus ofengetrocknetem, astfreiem und narbenfreiem Douglasienholz
36. 50 Holzstapel der Klasse C, aus ofengetrocknetem, astfreiem und narbenfreiem Weißkiefernholz, mit den Abmessungen 38,1 × 38,1 × 19,8 Millimeter
37. 10 Sperrholzstücke für Verbrennungstestkalibrierung

Zusatzartikel für Verbrennungstests (vom Benutzer bereitzustellen):

38. Eine Waage mit einem Bereich von 5 kg und einer Genauigkeit von 0,01 g
39. Ein Konstanttemperaturofen
40. Ein Satz Rauchabzugshaube und Rauchabzugsleitung
