IEC 61034 Komputerowo sterowana komora badawcza gęstości dymu drutów i kabli / sprzęt badawczy

Wprowadzenie produktu:

Komora badawcza gęstości dymu w drutów i kablach o pojemności 27 m3 została opracowana zgodnie z normami badawczymi IEC 61034, BS 6853, GB/T17651.1~2,i jest głównie stosowany do badań wydajności drutów w zakresie gęstości dymuPodczas badania, gdy powstaje dym, ścieżka światła jest zablokowana przez dym, a przepuszczalność optyczna jest stale zmieniana,w ten sposób uzyskuje się minimalną wartość przepuszczalności i czas badania do osiągnięcia minimalnej przepuszczalności.

Standardowy:

• BS 6853 Dodatek D
• GB/T 17651-1&2:1998
• IEC 61034-1&2: 2005

Zasada działania:

System optycznego pomiaru gęstości dymu kabli lub kabli optycznych palących się w określonych warunkach składa się ze źródła światła, fotokomórki krzemowej,odbiornik źródła światła i system komputerowyŚwiatło wytwarzane przez źródło światła przechodzi przez laboratorium o gęstości dymu 3 m × 3 m × 3 m, tworząc jednolitą wiązkę o średnicy 1,5 m ± 0,1 m na ścianie naprzeciwko źródła światła.Fotocella umieszczona w środku wiązki wykrywa intensywność wiązki pochodzącej ze źródła światła. Gdy w komorze spalania powstaje duża ilość dymu z powodu spalania kabli lub kabli optycznych, dym pochłania część fotoelektryczności,i intensywność wiązki docierającej do fotokomórki krzemowej jest osłabionaPoprzez przetwarzanie danych za pomocą systemu komputerowego można obliczyć przepuszczalność It z liniową odpowiedzią w stosunku do początkowych 100%.

skład komory badawczej gęstości dymu drutu i kabla IEC 61034:

Cały przyrząd składa się z zamkniętej komory badawczej, systemu pomiarowego fotometru, tacy alkoholowej, systemu spalania, zapalnika, pudełka badawcza, uchwytu kabla,urządzenie do pomiaru temperatury i oprogramowanie do badania gęstości dymu,; obwód został opracowany przy użyciu mikrokomputera z jednym układem, o wysokiej zawartości technicznej i stabilnej wydajności.Instrument ten jest odpowiedni dla wszystkich kabli i jest szeroko stosowany przez fabryki produkcyjne oraz jednostki badawcze i testowe w branży drutu i kabliKomora badawcza to kostka badawcza o objętości 27 m3.

Właściwości:

1. Komora badawcza gęstości dymu:

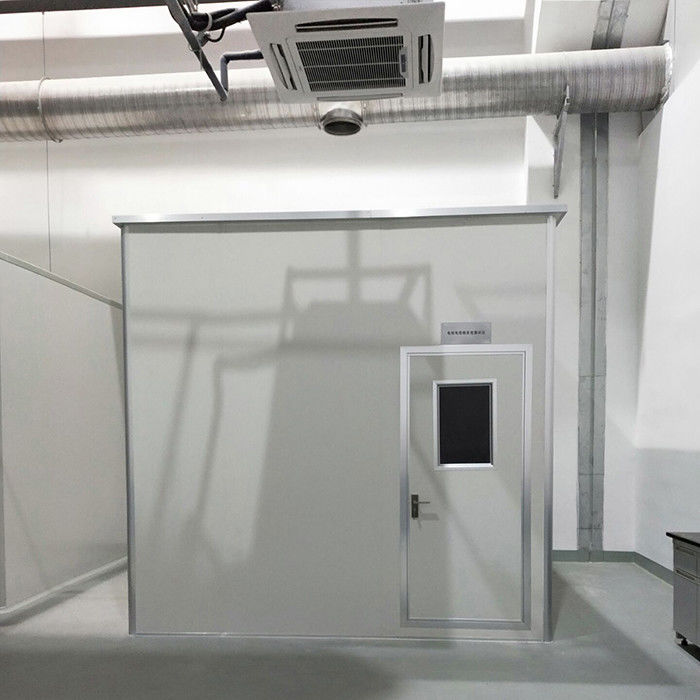

wymiary wewnętrzne pudełka wynoszą 3000 mm x 3000 mm x 3000 mm, a całkowita objętość wewnętrzna wynosi 27 metrów sześciennych;
b. Wnętrze pudełka wykonane jest ze stali nierdzewnej SUS 304, a zewnętrzna część jest pokryta sprayem żelaza.ściana wewnętrzna pudełka jest obdana ciemnym teflonem, które nie tylko mogą wytrzymać erozję korozyjnych gazów, ale również nie spowoduje awarii wyników badań z powodu odbicia podczas badania.

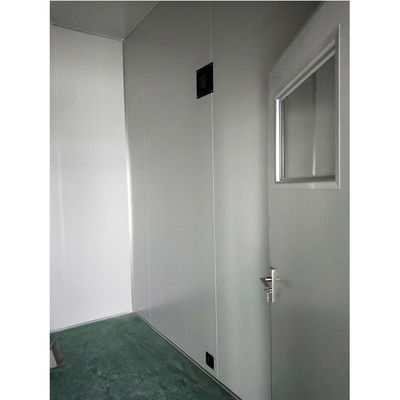

c. Pudełko badawcze jest wyposażone w drzwi laboratoryjne i okno obserwacyjne, dzięki czemu użytkownicy mogą obserwować stan w komorze spalania.
d. Na lewej i prawej ścianie umieszczane są przejrzyste szklane płyty, a na obu stronach mogą być umieszczone źródła światła i urządzenia do odbierania światła optycznego;
e. Na części pudełka blisko ziemi otwiera się kilka otworów wentylacyjnych, aby zapewnić równowagę ciśnienia atmosferycznego wewnątrz i na zewnątrz pudełka

2. Część pomiaru gęstości dymu w komorze badawczej i zbierania danych:

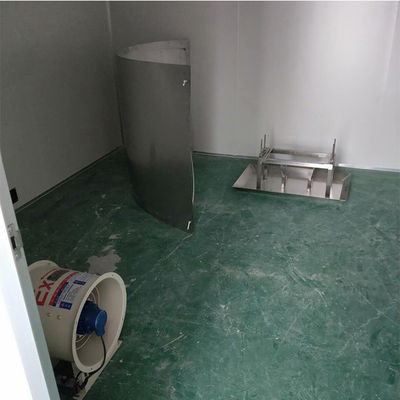

a. Przygotuj wentylator stacjonarny do równomiernego mieszania dymu w komorze spalania;
b. Górna część pudełka jest wyposażona w wentylator odśrodkowy do usuwania dymu wytwarzanego podczas badania;
c. urządzenie do zapłonu powierzchniowego, zdalnego zapłonu w celu zapewnienia bezpieczeństwa badaczy;

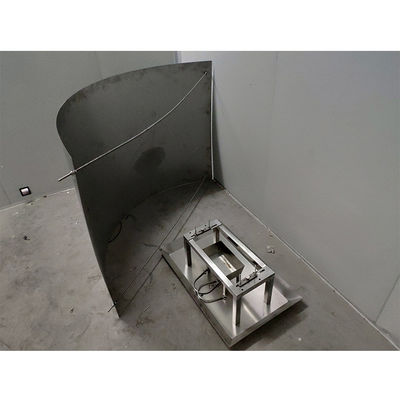

d. Przygotować uchwyt do badań spalania i tacę alkoholową ze stali nierdzewnej;
e. Źródło światła jest importowanym źródłem światła. Źródło światła badane stosuje układ regulacji źródła stałego prądu i ma większą stabilność.
f. Źródło światła przyjmuje fotokomórki krzemowe, które są wyposażone w urządzenia do kalibracji kosynusu i filtry kolorów. Dzięki temu środkowi można osiągnąć wyższy stopień dopasowania ludzkiego oka.
g. Standardowa przepuszczalność, przy użyciu metody montażu podłogi szafki 19, wbudowany komputer z ekranem dotykowym i drukarka.

3Optyczne parametry techniczne komory badawczej gęstości dymu:
a. Źródło światła jest sterowane przez źródło stałego prądu. W porównaniu z trybem stałego napięcia dane są bardziej stabilne i niezawodne.
b. Gniazdo optyczne może być uzyskiwane automatycznie, z ogólną dokładnością 0,01%;
c. Błąd dopasowania: f1≤4%, ogólna dokładność liniowa wynosi 1%.
