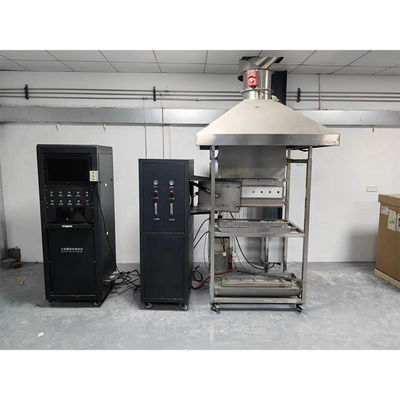

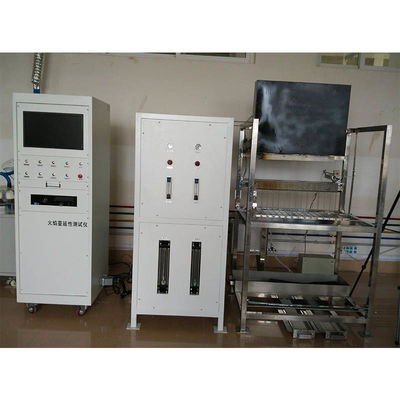

IMO ISO 5658-2 Tester rozprzestrzeniania się płomienia ASTM E 1317 dla materiałów budowlanych

ISO 5658-2 Badanie rozprzestrzeniania się płomienia Wprowadzenie produktu:

Niniejszy system badań rozprzestrzeniania się płomienia został zaprojektowany w ścisłej zgodności z międzynarodową normą ISO 5658-2 i jest zgodny z Kodem FTP IMO A.653 (16) specyfikacja ochrony przeciwpożarowej materiałów statkowych i amerykańska norma testowania materiałów ASTM E1317Jest on specjalnie stosowany do oceny charakterystyki płomienia poprzecznego materiałów budowlanych i przemysłowych.Kwotacja kluczowych parametrów, takich jak szybkość rozprzestrzeniania się płomienia i krytyczny strumień promieniowania cieplnego, stanowi naukową podstawę klasyfikacji stopni ochrony przeciwpożarowej i optymalizacji właściwości materiałów opóźniających płomień.

W trakcie badania wysokoprzykromowa płytka promieniowania gazowego generuje kalibrowane pole strumienia cieplnego (kalibrowane za pomocą importowanego miernika strumienia cieplnego),i współpracuje z sterowalnym układem zapłonu gazowego mieszanego w celu wykonania zapłonu bez kontaktu wzorca umieszczonego pionowoGazu palnego uwalnianego po podgrzaniu próbki zapala się przy standardowej intensywności promieniowania, a system automatycznie rejestruje następujące podstawowe dane:
Czas zapłonu (TTI): czas potrzebny na dotarcie gazu lotnego na powierzchni materiału do punktu zapłonu;
Trajektoria rozprzestrzeniania się płomienia z przodu: śledzenie w czasie rzeczywistym poziomej odległości rozprzestrzeniania się płomienia i zależności czasowej poprzez skalę kalibracyjną;
Charakterystyka samogaśnięcia: czas gaszenia płomienia i analiza zachowania spalania pozostałości
Parametry uwalniania ciepła: w tym krytyczny strumień ciepła z uruchomienia (CHF), ciągły strumień ciepła z spalania (SHF), całkowite uwalnianie ciepła (THR) i średnia szybkość uwalniania ciepła

ISO 5658-2 Badanie rozprzestrzeniania się płomienia Standardy:

*ISO 5658-2: Eksperymenty reakcji na ogień  Rozprzestrzenianie się płomienia Część 2: Stopień rozprzestrzeniania się płomienia po bokach produktów budowlanych w układzie pionowym.

*Rezolucja Kodeksu FTP IMO A. 653 ((16): Zalecenia dotyczące procedur badań łatwopalności przegród, sufitów, materiałów pokładowych

*ASTM E 1317: Standardowa metoda badawcza dla łatwopalności powłok powierzchniowych statków *GBT28752-2012 Metoda badania dla bocznego rozprzestrzeniania się płomienia na pionowej powierzchni

ISO 5658-2 Badanie rozprzestrzeniania się płomienia Specyfikacja techniczna:

ISO 5658-2 Wskazówki badacza rozprzestrzeniania się płomienia:

•Puszka jest wykonana ze stali nierdzewnej, piękna i odporna na korozję; łatwa w czyszczeniu; ramka główna: składa się z dwóch niezależnych części: ramy palnika i ramy podtrzymującej próbkę.Obie części są połączone śrubami, i są śruby do elastycznej regulacji mechanicznej.

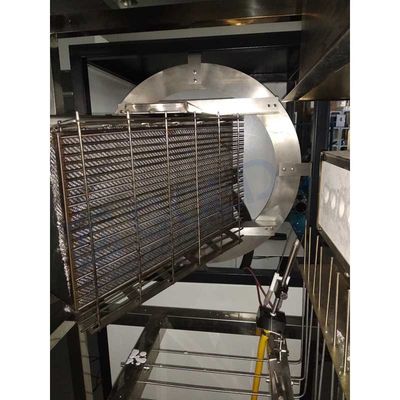

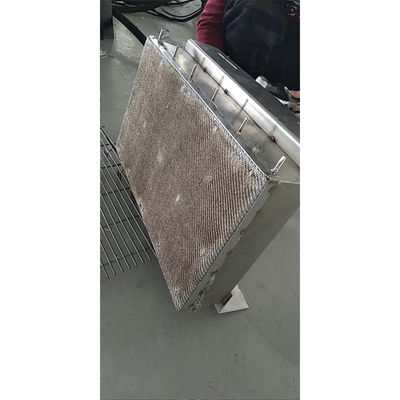

• Źródło zapłonu: paneł promieniowania i płomień propanowy przywieziony z USA.

•Grzejnik, dwuodrukowa rurka ceramiczna o długości (200±10) mm

• Palnik pilotażowy typu cylindrowy obsługuje standardowe badania automatycznego uderzenia płomienia IMO

•Dwustronna siatka i obiektyw powiększający umożliwiają użytkownikom obserwację rozprzestrzeniania się płomienia

•Regulator temperatury paneli promieniującej: zapobiega obrotowi płomienia w kierunku tyłu zlewu ciepła, sprawdza temperaturę wewnętrzną zlewu ciepła oraz

• Kontroler przepływu umożliwia łatwe badanie zawartości metanu podczas testowania krytycznego przepływu cieplnego gazu

•Zapewnienie gazem: wyposażone w zawór obniżający ciśnienie, zawór o ciśnieniu zerowym, zawór temperujący, zawór magnetyczny i mikser do dostarczania mieszanego powietrza i gazu do panelu promieniowania.

•Zapewnienie wieloodpornych płyt kalibracyjnych i przesuwnych przepływów cieplnych pomiarów ruchomych szlaków, aby wykryć, czy strumień promieniowania cieplnego spełnia wymagania normy

• wyposażone w kątowo regulowane lustro obserwacyjne (750 mm × 120 mm).i może być automatycznie rejestrowana przez przełącznik stopniowy.

•Dym do próbki, 1, wyposażony w termopary kompensacyjne gazowe i metalowe.

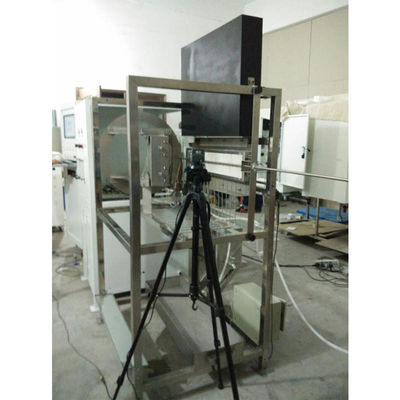

• Bezpieczeństwo - wybuchoodporne, zawory awaryjne,W systemach kontroli spalania paneli promieniujących zawory magnetyczne z wyłączeniem gazu zapobiegają odpływowi gazu • Kamery mogą obserwować i zapisywać warunki procesu testowania w programie

• Zmierzyć stan przepływu ciepła paneli promieniowania w odstępie 50 mm

• System zbierania danych przechowuje obrazy długości rozprzestrzeniania się płomienia i charakterystyki spalania

• 19" stojak analityczny może mierzyć szybkość rozprzestrzeniania się płomienia, krytyczny przepływ, szybkość uwalniania ciepła

• System płomieni promieniotwórczych w pełni zautomatyzowany z zapłoną iskry i blokadą bezpieczeństwa; wszystkie systemy sterowania są odporne na wybuch

• Program IMO ułatwia wszystkie kalibracje, badania, drukowanie wyników badań (IMO, ISO)

•System sterowania PLC firmy Siemens lub Mitsubishi.

Wynik badania:

• Ciepło do trwałego spalania (MJ/m2)
- uzyskuje się go przez pomnożenie czasu, który wynosi od początkowego narażenia przedmiotu badawczego do przybycia ognia w każdym punkcie,przez przepływ promieniowania cieplnego przeniknięty do niepalnego panelu kalibracyjnego w tym samym punkcie.
• Średnie ciepło w przypadku trwałego spalania (MJ/m2)
- Jest to średnia wartości charakterystycznych mierzonych w poszczególnych pozycjach przez ciągłe utrzymywane ciepło.Wartość charakterystyczną mierzy się w ciągłej pozycji w odstępie 50 mm od początkowej pozycji 1500 mm do pozycji końcowej lub 400 mm., zależnie od tego, która z tych wartości jest niższa.
• ciepło do zapłonu (MJ/m2)
- Uzyskuje się go przez pomnożenie czasu, który wynosi od początkowego narażenia przedmiotu badawczego do osiągnięcia końca płomienia w punkcie 150 mm, przez przepływ ciepła w tym punkcie.przepływ ciepła uzyskuje się poprzez wstępną kalibrację urządzeń badawczych;- Tak.
• Krytyczny strumień podczas gaśnięcia (kW/m2)
- oznacza przepływ ciepła w miejscu, w którym płomień rozprzestrzenia się do najdalej od linii środkowej palącego się przedmiotu testowego.Przepływ ciepła uzyskuje się poprzez przeprowadzenie badania kalibracyjnego tester za pomocą paneli kalibracyjnych.
• całkowite uwalnianie ciepła (MJ)
- Oznacza całkowite uwalnianie ciepła podczas okresu badania.
• Maksymalna szybkość uwalniania ciepła (kW)
- Oznacza maksymalną szybkość uwalniania ciepła w okresie badania.
