Baustoffprüfung Flammschutztest ISO 5660 ASTM E 1354 Kegelkalorimeter

ISO 5660 Kegelkalorimeter Produkteinführung:

Die Wärmeabgaberate ist ein wichtiger Leistungsindikator zur Bewertung der Brandgefahr von Materialien und Produkten. Als international eingesetztes Testgerät entspricht das Kegelkalorimeter vollständig den aktuellen wichtigsten Brandprüfnormen und -spezifikationen (einschließlich ISO 5660-Serie, ASTM E1354, ASTM E1474, ASTM E1740, ASTM F1550, ASTM D6113, NFPA 264, CAN/ULC-S135 und BS 476-15 usw.). Sein Testprinzip basiert auf dem grundlegenden thermochemischen Gesetz der Sauerstoffverbrauchsmethode: Es besteht eine quantitative Beziehung zwischen der Wärme, die durch die Materialverbrennung freigesetzt wird, und dem Sauerstoffverbrauch, und jedes Kilogramm verbrauchten Sauerstoffs entspricht der Freisetzung von etwa 13,1 Megajoule Wärme. Während des Tests überwacht das Instrument eine Reihe von Schlüsselparametern genau: Echtzeit-Wärmefreisetzungsrate, Zündzeit, Änderungen der Sauerstoffkonzentration, Kohlenmonoxid- und Kohlendioxidproduktionsraten, Rauchentwicklung und Abluftstrom usw. Diese Daten bilden zusammen ein vollständiges Bewertungssystem für die Verbrennungseigenschaften des Materials.

ISO 5660 Kegelkalorimeter Teststandards:

• ISO 5660: Prüfungen zum Brandverhalten - Wärmefreisetzungsrate, Rauchentwicklungsrate und Massenverlustrate
• ASTM E 1354: Standardtestmethode für die Wärme- und sichtbare Rauchentwicklungsrate von Materialien
• BS 476 Pt.15: Prüfung von Baustoffen und Bauwerken: – Verfahren zur Prüfung der Wärmefreisetzungsrate von Produkten
• GB/T 16172-2007 Testmethode für die Wärmefreisetzungsrate von Baustoffen
• NFPA 264

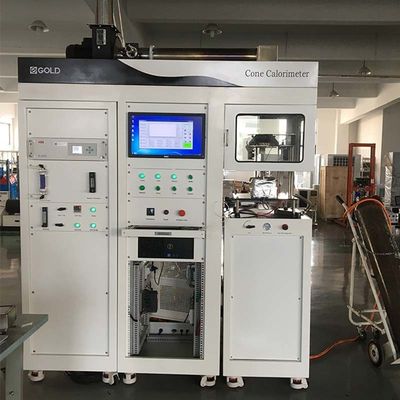

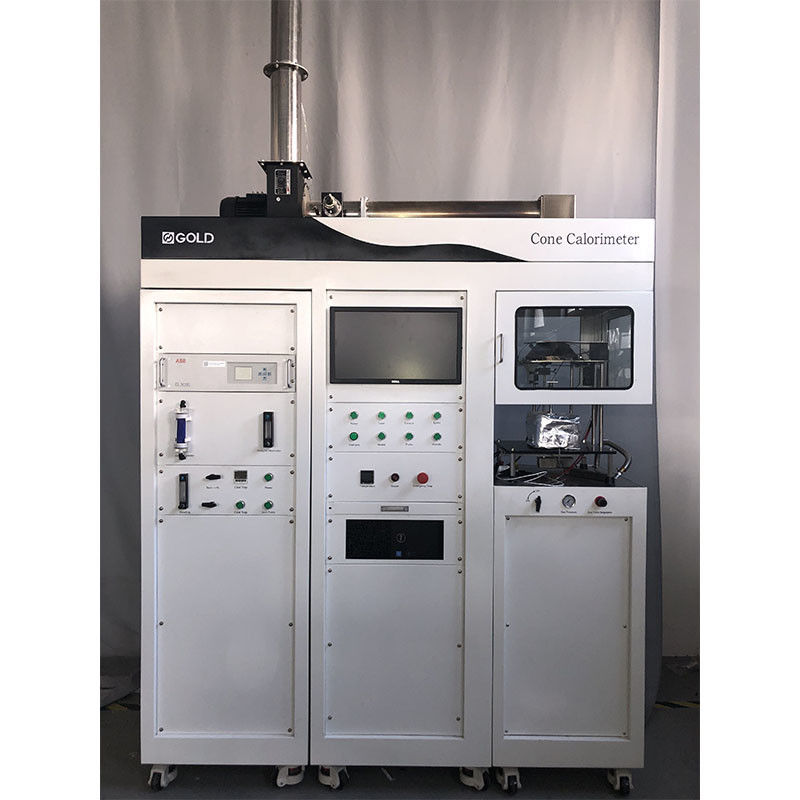

ISO 5660 Kegelkalorimeter Struktur Merkmal:

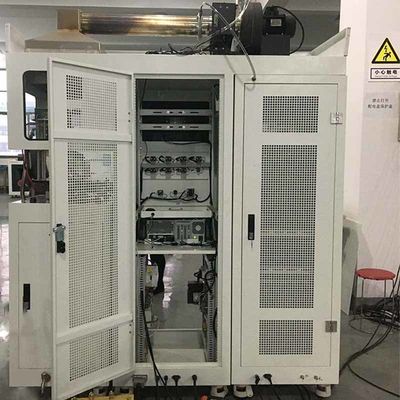

1. 19-Zoll-Standard-Schrank-integriertes Design, schön und einfach zu bedienen
2. Konischer Heizkörper - in einem Kegelstumpf, 230 V, 5000 W, Wärmeabgabe 0~120 kW/m2
3. 19" Touchscreen-Computer steuert den gesamten Testprozess
4. Automatisches Zündsystem, automatische Messung der Brenndauer
5. 3 K-Typ-Thermoelemente und 3-Phasen-PID-Temperaturregler zur Temperaturregelung
6. Automatische Spaltklappe - schützt den Probenbereich vor dem Test, gewährleistet die Stabilität der anfänglichen Qualitätsmessung und der Bediener kann vor Testbeginn zusätzliche Zeit für die Systeminspektion aufwenden. Bei brennbaren Proben ist es ohne Öffnungs- und Schließmechanismus leicht, vorzeitig zu verbrennen. Diese zusätzliche Zeit ist für den Bediener sehr wichtig

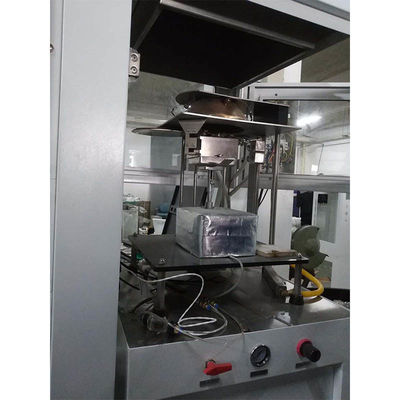

7. Probenhalter - Probengröße 100 mm x 100 mm, Dicke nicht mehr als 50 mm;

ISO 5660  Kegelkalorimeter Spezifikation:

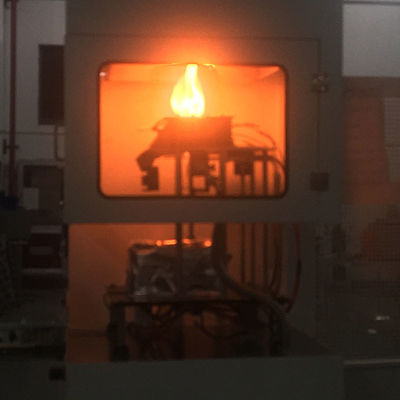

Zündsystem:

1. 10-kV-Funkenzünder, ausgestattet mit einer Sicherheitsstoppvorrichtung. Der Zünder wird automatisch durch einen mit dem Schließmechanismus verbundenen Hebel positioniert
2. Das System zündet automatisch; zeitgesteuert automatisch; schaltet automatisch das Gas ab und löscht die Flammen

Abluftsystem:

1. Es besteht aus Axiallüfter, Edelstahl-Abluftrohr, Diffusionsplatte, Rauchhaube, Abluftrohr, Durchflussmesser und Thermometer;
2. Es besteht aus Edelstahl, um die Lebensdauer zu verlängern. Einschließlich Haube, Gasprobenahmenadel, Abluftventilator

Gasprobenahmesystem:

1. Einschließlich Ringprobennehmer, Saugpumpe, Partikelfilter, Kühlfalle, Auslassventil, Feuchtigkeitsfilter und CO2-Filter
2. Dreistufiger Filter; Filtrationsgenauigkeit 0,5 um
3. Gekühlte Kühlfalle; Kompressor-Klimaanlagen-Kühlsystem; Steuerungstemperatur 0~5℃
4. Der Probennehmer hat 12 kleine Löcher gegenüber der Luftstromrichtung; eingebauter Rauchfilter; 685 mm von der Rauchhaube entfernt

Messsystem:

1. Paramagnetischer Sauerstoffanalysator, Bereich 0-25 %; importierter britischer Servomex-Sauerstoffsensor; lineare Reaktion;
2. Verwenden Sie ein Lasersystem, um die Rauchdichte zu messen,
3. Verwenden Sie einen hochpräzisen lasttragenden Sensor, um die Gewichtsänderung des Testmaterials während des Testprozesses zu messen.
4. Temperaturregelsystem: PID-Temperaturregelung, 3 Thermoelemente zur Messung der Temperatur des Strahlungskegels

Benutzerbetriebssystem:

1. Labwiew-Steuerungssystem für experimentelle Instrumente mit benutzerfreundlicher Oberfläche, einfacher Bedienung und präziser Steuerung;
2. Das PID-Temperaturregelmodul ist mit dem Leistungsanpassungsmodul verknüpft, und die Konstanttemperatureinstellung wird über die Steuerung des programmierbaren Controllers durchgeführt;
3. Das Signalerfassungs- und -verarbeitungsmodul ist mit dem Luftmengen-Schaltungssteuermodul verknüpft, und die voreingestellte Windgeschwindigkeit wird durch die Logikberechnungsausgabe des programmierbaren Controllers intelligent angepasst;
4. Das System bietet eine Abfragefunktion. Das System speichert automatisch die Nummer, die Temperaturkurve und die Daten der Testprobe in der Datenbank im System; und die Nummer der zu testenden Probe, das Testdatum usw. können zur Abfrage eingegeben werden.
