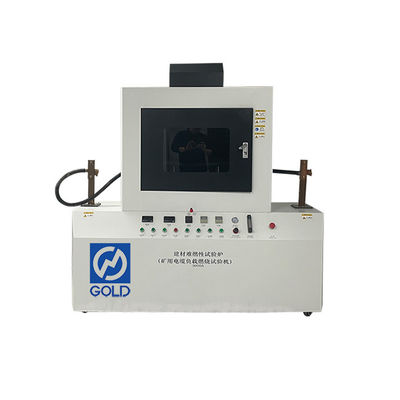

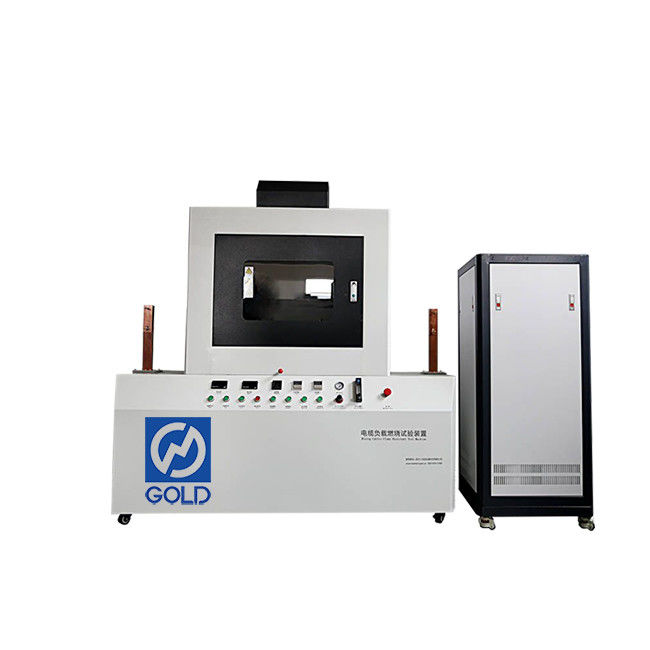

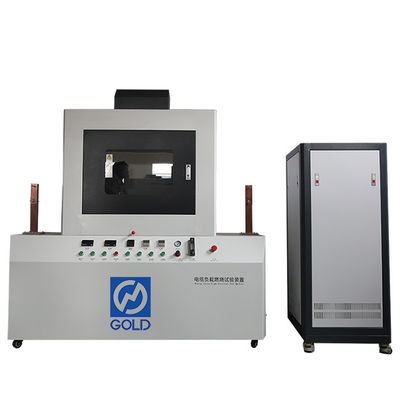

Bergwerkskabel-Flammwidrigkeitstestmaschine

Produkteinführung

In den letzten 20 Jahren hat sich die Kabel für den Kohlebergbau von nicht flammhemmend zu flammhemmend entwickelt. Insbesondere seit der Verkündung und Umsetzung der Prüfmethode und der Beurteilungsregeln für die Flammwidrigkeit von flammhemmenden Kabeln für den Kohlebergbau (MT 818-2009, MT 386-2011) wurde die Flammwidrigkeit von Kabeln für den Kohlebergbau wirksam kontrolliert und verbessert.
Die Lastverbrennungstestmaschine für Bergwerkskabel wird gemäß der Norm MT 386-1995 "Prüfmethode und Beurteilungsregeln für die Flammwidrigkeit von flammhemmenden Kabeln für den Kohlebergbau" hergestellt und ist für die Prüfung der Verbrennungseigenschaften von MT 818-2009 "Kabel für den Kohlebergbau" unter Überlastbedingungen konzipiert und hergestellt. Das Gehäuse der Testbox besteht aus Edelstahlblech, das eine schöne Farbe und hohe Beständigkeit aufweist. Die obere und untere Struktur der Testkammer und das elektrische Steuerungssystem sind für den Betrieb bequem. Anwendbar für den Flammwidrigkeitstest von flammhemmenden Kabeln und flammhemmenden Kabelverbindungen für den Kohlebergbau. Wenn der Kabelkern unter Hochstrombetrieb 204℃ erreicht, wird eine Flamme bestimmter Intensität und Zeit auf das Kabel angewendet, um die Flammwidrigkeit der Kabelummantelung und der Isoliermaterialien unter diesem Zustand, die Hochtemperaturbeständigkeit des Materials und andere Indikatoren zu bestimmen.

Standards:

MT 386-2011 Prüfmethode und Beurteilungsregeln für die Flammwidrigkeit von Kabeln für den Kohlebergbau,
GB/T 3836.1-2000 Elektrische Betriebsmittel für explosionsgefährdete Gasumgebungen Teil 1: Allgemeine Anforderungen
MT 818-2009 Industriestandard für Kabel für den Kohlebergbau

Strukturelle Merkmale:

1. Der Gehäusekörper ist aus Blech, lackiert, schön und korrosionsbeständig; extra großes transparentes Beobachtungsfenster.
2. Die internen Vorrichtungen bestehen alle aus SUS304-Edelstahl, sind schön und korrosionsbeständig.
3. Gesamtgröße: 1800 * 600 * 1870 mm; größer als 0,5 m³.
4. Der Innendurchmesser des Brenners ist ein Messingbrenner von ¢9,5±0,5 mm, etwa 102 mm lang, mit einem Luftregulierungloch.
5. Die Höhe des Brenners ist einstellbar, und der Winkel des Brenners beträgt 90°.
6. Die Verbrennungsbox ist mit einer Abluftvorrichtung und einem Rauchabzug ausgestattet; den Rauch nach dem Experiment abführen; (der Kunde stellt das Abluftrohr selbst zur Verfügung).
7. Ausgestattet mit einer Brennerzugstange, kann der Brenner frei geschoben und gezogen werden.

Verbrennungssystem:

1. Elektronische Hochspannungs-Automatikzündung; automatische Steuerung der Gasabsperrung.
2. Flammenhöhe: einstellbar.
3. Aus Japan importiertes Nadelventil, steuert präzise den Gasfluss und die Flammenhöhe. Die innere Flammenhöhe beträgt 75±5 mm, und die äußere Ausdehnung beträgt 125±10 mm.
4. Importierte Markendruckmessgeräte und Druckregelventile steuern präzise den Gasdruck.
5. Der aus den Vereinigten Staaten importierte Brenner kann die Flammenhöhe und die Verbrennungswärme präzise steuern.
6. Der Brenner kann frei aus dem Probenverbrennungsbereich evakuiert werden.

Elektrisches Steuerungssystem:

1. Wenn das System den Brenner evakuiert, unterbricht es automatisch den Strom, der durch die Probe fließt.
2. Manuelle Steuerung der Lastunterbrechung.
3. Zeiterinnerungsgerät für den Test; erinnert den Experimentator daran, den Brenner zu evakuieren, wenn die Brenndauer 1 Minute beträgt.
4. Laststrom: 10~3000A. (Hinweis: Bei Durchführung des im Standard angegebenen Tests mit einem Kabel von maximal 300 Quadratmillimetern kann nur ein Einzelader-Test durchgeführt werden) Der Griff stellt den Strom manuell ein.
5. Temperaturmessbereich: K-Typ-Thermoelement 0~1300ºC; das mit dem Thermoelement ausgestattete Temperaturmessgerät hat eine Temperaturgenauigkeit von ±0,1ºC; Genauigkeitsklasse 1.
6. Alle Parameter werden digital angezeigt.
7. Timer-Bereich: 0~9999s (Standard erfordert 4min) Wenn die Temperatur 204ºC erreicht, wird eine Aufforderung ausgegeben und die Flamme automatisch abgeschaltet.
