ISO 9705 Raum-Eck-Entflammbarkeitstestausrüstung Brennkammer

ISO 9705 Raum-Eck-Entflammbarkeitstester Produkteinführung:

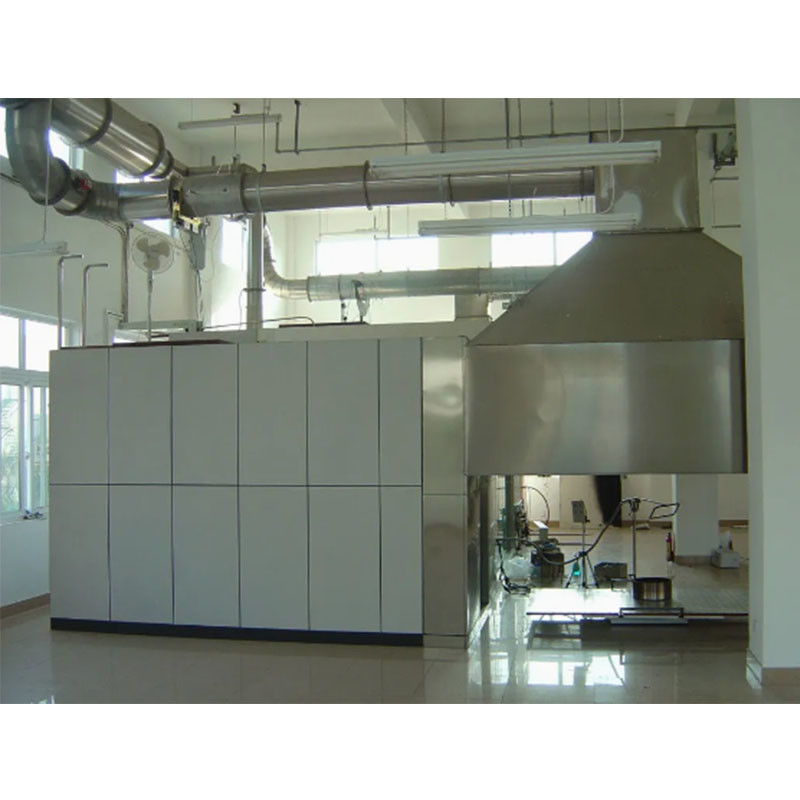

GB/T 25207-2010 "Festraumbrand-Brandprüfverfahren für Oberflächenmaterialien" basiert auf dem Sauerstoffverbrauchsprinzip und ist eine Brandprüfnorm, die unter Bezugnahme auf ISO 9705 "Raumgroßer Test für Oberflächenmaterialien" erstellt wurde. Dieses Prüfverfahren verwendet die simulierte Eckbrandszene als Standardprüfbedingung und schreibt vor, dass der Einbau der Prüfprobe vollständig gemäß der tatsächlichen Verwendung erfolgt. Es ist derzeit die zuverlässigste Standardprüfmethode. Aufgrund der relativ komplexen Anzahl von Proben und Prüfbedingungen, die für diesen Test erforderlich sind, wird er in der Regel in der Brandschutzforschung und der Bewertung der Brenneigenschaften von Materialien eingesetzt, die durch Kleinversuche nicht korrekt bewertet werden können. Die Testvorrichtung besteht aus vier Teilen, darunter eine Brennkammer, ein Rauch- und Probenentnahmesystem, ein Gasanalyse- und Datenverarbeitungssystem sowie ein Gasversorgungssystem. Der Test wird in einer Brennkammer mit einer Probenoberfläche von ca. 21 m2 und einer stets offenen Tür durchgeführt. Die zu prüfenden Materialien werden entsprechend der tatsächlichen Verwendung eingebaut. Ein rechtwinkliger Dreiecksandkastenbrenner wird am Kontaktpunkt zwischen der Ecke und der Wand im Raum aufgestellt. Das Brenngas ist Propangas. Während des Tests muss die Gasdurchflussrate so geregelt werden, dass die Standardwärmeleistung der Feuerquelle in den ersten 10 Minuten 100 kW beträgt. Wenn das Material nicht aufblitzt, wird die Gasdurchflussrate so eingestellt, dass die Wärmeleistung auf 300 kW erhöht und 10 Minuten lang fortgesetzt wird. Während der gesamten Testdauer von 20 Minuten kann der Test abgebrochen werden, wenn ein Flashover auftritt. Die Bestimmung des Flashover-Phänomens kann durch Beobachtung und die Testkurve der Wärmeabgaberate erfolgen. Während des Tests sind die wichtigsten getesteten Indikatoren die Gesamtwärmefreisetzung, die Wärmeabgaberate, die Rauchentwicklung und die Rauchentwicklungsrate.

ISO 9705 Raum-Eck-Entflammbarkeitstester Normen:

ISO 9705 Raum-Eck-Entflammbarkeitstester Technische Spezifikation:

ISO 9705 Raum-Eck-Entflammbarkeitstester Merkmale:

1. Das komplette Gerätepaket umfasst eine Brennkammer, ein Rauch- und Probenentnahmesystem, ein Gasanalyse- und Datenverarbeitungssystem sowie ein Gasversorgungssystem;

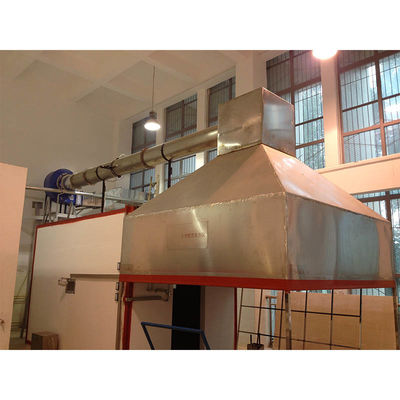

2. Der konische Rauchgassammler ist direkt über der Waage und der Probe installiert, mit einer Grundfläche von 3000 mm x 3000 mm und einer Höhe von 1000 mm. Die Oberseite des konischen Rauchgassammlers ist ein Quadrat von 900 mm x 900 mm x 900 mm. Gleichzeitig sind zwei Stahlplatten von 500 mm x 900 mm im Quadrat an der Oberseite installiert, um einen Rauchgasmischer zu bilden;
3. Die kürzeste Länge des Edelstahl-Abluftrohrs beträgt nicht weniger als 5000 mm, der Durchmesser beträgt 400 mm, und beide Enden sind mit Rauchgasmischeinrichtungen ausgestattet;
4. Das Abluftsystem hat eine ausreichende Kapazität, um das gesamte bei der Brandprüfung erzeugte Rauchgas zu sammeln. Das Abluftvolumen des Ventilators ist stufenlos einstellbar, und die Abluftrate beträgt nicht weniger als 3,5 m/s;
5. Der Abluftventilator ist ein Radialventilator, der Innentank besteht aus Edelstahl, die Temperaturbeständigkeit beträgt nicht weniger als 300 Grad, und der Frequenzumwandlungsventilator wird zur Einstellung der Geschwindigkeit verwendet;
6. Die Waage hat einen Bereich von 0-5 kg und eine Genauigkeit von nicht weniger als 0,1 g;
7. Der umfassende Messbereich ist mit Drucksonden, drei Thermoelementen, Gasentnahmesonden und Rauchdichtemesssystemen ausgestattet;

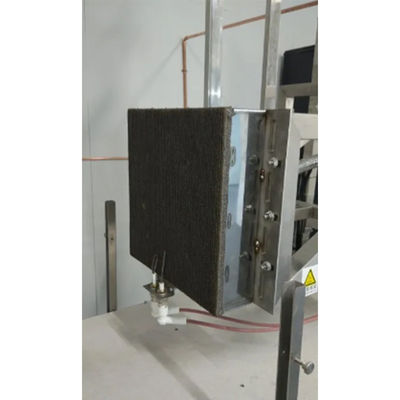

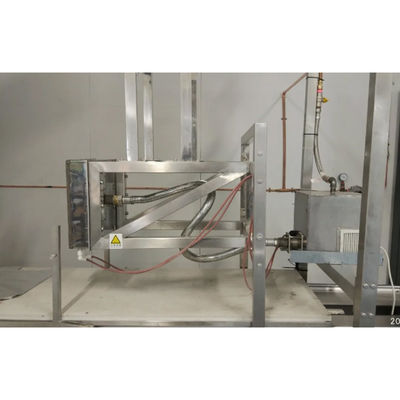

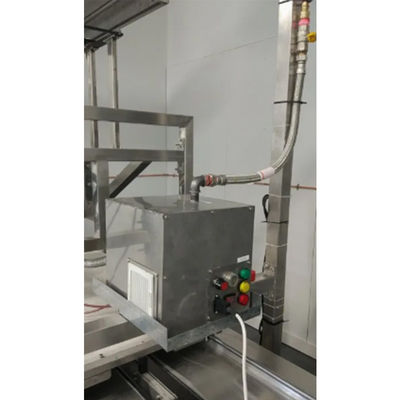

8. Der Sandkastenbrenner ist mit Kies mit einer Korngröße von 4 mm-8 mm und Sand mit einer Korngröße von 2 mm-3 mm gefüllt, und die oberste Schicht des oberen Sandes ist bündig mit der Oberkante des Brenners;
9. Die Zündung des Sandkastenbrenners erfolgt nach der Oberflächenzündungsmethode und verwendet keine Zündmethoden mit geringer Zündungsrate wie die elektrische Funkenzündung.
10. Ausgestattet mit einer UV-Flammenüberwachungs-Flammenausfallschutzvorrichtung, um die Sicherheit des Systems zu gewährleisten;
11. Massenstromregler, mit einem Bereich von 0 g/s-7 g/s, einer Ablesegenauigkeit von nicht weniger als 1,5 % und einer maximalen Ausgangsleistung von 300 kW;
12. Rauchgasentnahmesystem, bestehend aus einem Rußfilter, einem Kompressorkondensator, einer Trockensäule, einer Entnahmepumpe und einem Durchflussmesser usw., sollte in der Lage sein, die effektive Sammlung von Rauchgasproben und die Absorption von Abgasen zu gewährleisten;
13. Importierte Membranpumpe, Entnahmedurchflussrate nicht weniger als 13 l/min;
14. Importierter Rauchgasfilterkopf besteht aus massivem PTFE, mit 0,5 um Glasfaserfiltermaterial im Inneren;
15. Kompressorkondensator, Kühlleistung 320 kJ/h, Taupunktstabilität 0,1 Grad, Taupunkt-Statikänderung 0,1 K, Kühlfluss nicht weniger als 6 l/min;
16. Importierter Rotationsdurchflussmesser, Bereich 0-5 l/min;
17. Die umfassende Messeinrichtung umfasst drei importierte OMEGA-Thermoelemente, deren Kontakte sich auf einem Bogen mit einem Radius von (87±5) mm von der Achse befinden sollten, und der Winkel beträgt 120°;
18. Bidirektionale Sonde, angeschlossen an einen importierten Drucksensor mit einem Bereich von mindestens (0-200) Pa und einer Genauigkeit von ±2 Pa. Die Ansprechzeit des Drucksensors für 90 % Ausgang beträgt höchstens 1 s;
19. Der bereitgestellte Sauerstoffanalysator sollte paramagnetisch sein und mindestens 02 mit einer Konzentration von 16 %-21 % (V/V) messen können. Die Ansprechzeit des Sauerstoffanalysators sollte 12 s nicht überschreiten. Innerhalb von 30 Minuten sollten die Drift und das Rauschen des Analysators 100 × 10-6 nicht überschreiten. Der Ausgang des Analysators zum Datenerfassungssystem sollte eine maximale Auflösung von 100 × 10-6 aufweisen;
20. Der Kohlendioxidanalysator sollte vom IR-Typ sein und mindestens CO2 mit einer Konzentration von 0 %-10 % messen können. Die Linearität des Analysators sollte mindestens 1 % des vollen Skalenbereichs betragen. Die Ansprechzeit des Analysators sollte 12 s nicht überschreiten;
21. Das Rauchdichtemesssystem ist an der Seitenleitung des Abluftrohrs mit einem flexiblen Gelenk installiert, und die Glühlampe wird bei einer Farbtemperatur von (2900±100) K verwendet;
22. Das optische Messelement hat einen Messbereich von 400-750 nm sichtbarem Lichtbereich und eine Transmissionsgenauigkeit von 0,01 %;
23. Die 100 %- und 0 %-Kalibrierungsmethoden des optischen Messelements sind wie folgt: Die Nullpunktkalibrierung verwendet die Glühlichtquelle zum Ausschalten, und die Software klickt auf 0 %, um sie abzuschließen; Die 100 %-Kalibrierung wird abgeschlossen, wenn der Lichtweg ungehindert ist und der Neutralfilter nicht verwendet wird, um die Lichtwegdaten anzupassen;
24. Das Gerät zur Messung des atmosphärischen Umgebungsdrucks hat eine Genauigkeit von ±200 Pa;
25. Das Datenerfassungs- und Analysesystem stellt sicher, dass die Datenerfassung genau und zuverlässig ist, und die erforderlichen Daten werden alle 3 s automatisch aufgezeichnet; die Software-Datenberechnung ist korrekt und die Ergebnisse sind gült. Und kann die folgenden Kalibrierungs- und Bedienoberflächen bereitstellen;
26. O2/CO2-Analysator-Kalibrierung: O2/CO2-Ausgangsrauschen und Driftkalibrierung; und Ergebnis-Ausgabeform;
27. Die Software umfasst die Kalibrierung des optischen Systems, die Rausch- und Driftkalibrierung des Rauchgasmesssystems und die Ergebnis-Ausgabeform;
28. Die Software umfasst die Kalibrierung des optischen Systems, die Filterkalibrierung und die Ergebnis-Ausgabeform;
29. Die Software umfasst die Luftmengenkalibrierung, die Luftmengenregelbereichskalibrierung und die Ergebnis-Ausgabeform;
30. Die Software umfasst die Schrittkalibrierung und die Ergebnis-Ausgabeform;
31. Die Software umfasst Testverfahren und Ergebnis-Ausgabeform;
32. Ausgestattet mit Computer und Druckersystem.
