ASTM E84 UL 910 Steiner Tunnelkammer für Gebäude- und Kabelmaterialien

Produkteinführung

Der Steiner-Tunnel, der mit dem ASTM E84-Test verbunden ist, ist eine standardisierte Methode zur Bewertung der Oberflächenbrenneigenschaften von Baustoffen. Dieser Test, der mit Standards wie UL 723, NFPA 255 und UBC 8-1 austauschbar ist, gilt für eine Vielzahl von Materialien, darunter Bodenbeläge, Decken- und Wandverkleidungen, Isolierungen und Polstermöbelkomponenten. Ähnliche Methoden sind ASTM E2768, CAN/ULC S102 und CAN/ULC S102.2, die für Produkte verwendet werden, die in Kanada installiert werden.

UL 910 ist ein strenger Brandschutzstandard, der speziell für Plenum-Kabel gilt, auch bekannt als Steiner-Tunnel-Test für Kabel. Dieser Test beinhaltet das Aussetzen mehrerer Kabelproben in einem horizontalen Kanal einer 87,9-kW-Gasbrennerflamme für 20 Minuten. Um zu bestehen, darf sich die Flamme nicht über 5 Fuß vom Brenner ausbreiten, wobei die optische Spitzendichte 0,5 und die durchschnittliche Dichte 0,15 nicht überschreiten dürfen.

Kabel, die UL 910 erfüllen und oft aus FEP/PLENUM-Materialien hergestellt werden, weisen eine höhere Flammwidrigkeit und geringere Rauchentwicklung auf als halogenfreie Materialien mit geringer Rauchentwicklung, die den Normen IEC 60332-1 und IEC 60332-3 entsprechen. Diese CMP-Kabel werden typischerweise in Luftplenumräumen oder Luftrückführungssystemen in Lüftungskanälen installiert und sind sowohl in Kanada als auch in den Vereinigten Staaten anerkannt. Zusammen spielen ASTM E84 und UL 910 eine entscheidende Rolle bei der Gewährleistung der Brandsicherheit von Baustoffen und Kabeln und tragen zu sichereren Baupraktiken bei.

Standard

ASTM E84‌: Der vollständige Name lautet "Standard Test Method for Surface Burning Characteristics of Building Materials" (Standardprüfverfahren für die Oberflächenbrenneigenschaften von Baustoffen), entwickelt von der American Society for Testing and Materials (ASTM).

‌CAN/ULC S102‌: Kanadischer Standard zur Bewertung der Oberflächenbrenneigenschaften von Baustoffen.

‌UL 723‌: Standard, entwickelt von Underwriters Laboratories (UL), ähnlich wie ASTM E84, zur Prüfung der Flammenausbreitungs- und Rauchentwicklungseigenschaften von Baustoffen.

‌UBC Standard 8-1‌: Ein verwandter Standard im Uniform Building Code (UBC), der sich mit der Feuerbeständigkeit von Baustoffen befasst.

‌NFPA 255‌: Ein Standard, der von der National Fire Protection Association (NFPA) zur Bewertung der Oberflächenbrenneigenschaften von Baustoffen entwickelt wurde.

‌NFPA 262‌: Ebenfalls ein von der NFPA entwickelter Standard, der sich auf die Feuerbeständigkeit von Baustoffen beziehen kann.

UL 910: Es ist der anspruchsvollste Kabelstandard im UL-Brandschutzstandard, der für Plenum-Kabel gilt, auch bekannt als Luftversorgungsverbrennungstest oder Steiner-Kanal-Test.

Anwendung

Der ASTM E84 Steiner-Ofentest wird häufig verwendet, um die Brandleistung verschiedener Baustoffe zu bewerten. Der spezifische Anwendungsbereich der Materialien umfasst:

‌Bodenbelagsmaterialien‌: wie Holzböden, Teppiche usw.

‌Deckenverkleidungsmaterialien‌: wie Deckenplatten, abgehängte Deckenmaterialien usw.

‌Wandverkleidungsmaterialien‌: wie Wandpaneele, Tapeten usw.

‌Isoliermaterialien‌: wie Rohrisoliermaterialien, Wandisoliermaterialien usw.

‌Innen- und Außenmaterialien‌: wie Innendekorplatten, Außenwandverkleidungsmaterialien usw.

‌Sperrholz- und Weichmöbelprodukte‌: wie verschiedene Sperrholzprodukte, Sofas, Matratzen und andere Weichmöbel.

Kabel: Dieses CMP-Kabel wird typischerweise in Lüftungskanälen oder Luftrückführungsplenums verwendet, die in Luftbehandlungsgeräten eingesetzt werden, und ist für den Einsatz in Kanada und den Vereinigten Staaten zugelassen.

‌Andere Baustoffe‌: wie Farben und Beschichtungen, Wandbeschichtungen, Klebstoffe, Dichtstoffe und Dichtungsmittel, Akustikplatten, Vor-Ort-Zuggewebesysteme, Holzprodukte (einschließlich Holz, Plattenprodukte, dekorative Oberflächen, Schindeln und Schieferplatten), reflektierende Isolierungen und Strahlungsbarrieren, Kunststoffe und Holz-/Kunststoff-Verbundwerkstoffe usw.


Strukturelle Merkmale:

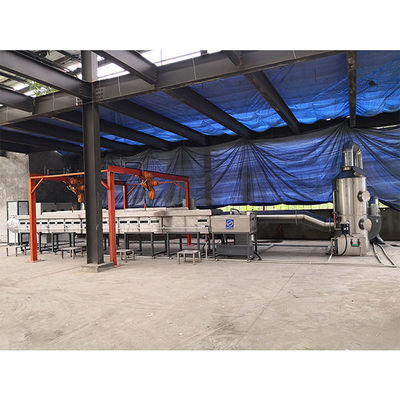

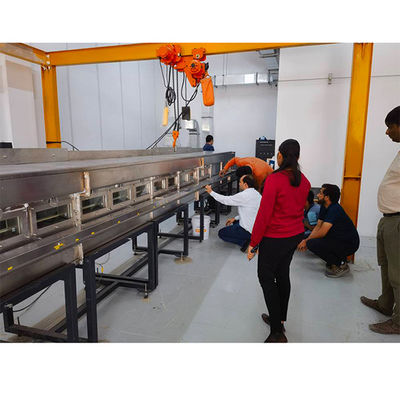

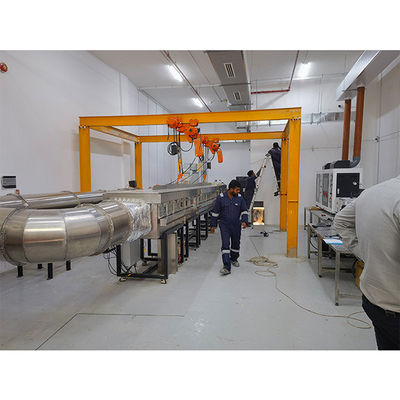

1. Die Brennkammer besteht aus Edelstahl und im Inneren sind feuerfeste Ziegel verlegt; sie hat eine gute Wärmeisolationsleistung. Die Innenabmessungen der Brennkammer betragen 305 mm x 451 mm, und die Länge beträgt 7,6 m;
2. Die internen Werkzeugvorrichtungen sind alle aus Edelstahl gefertigt und sind rostfrei und korrosionsbeständig;
3. Das doppelwandige Quarzglas-Beobachtungsfenster kann die Flammenausbreitungsentfernung beobachten, und die Position des Flammenvorschubs kann durch die Kontrollleuchte angezeigt werden.
4. Die Höhe der Brennkammer ist für das Personal geeignet, um den Verbrennungszustand zu beobachten, sie zu installieren und die Probe einzustellen;
5. Das Gesamtdesign der Brennkammerabdeckung nimmt ein Wasserkessel-Dichtungsdesign gemäß den Standards an.

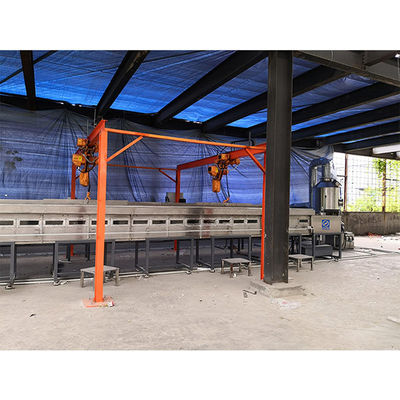

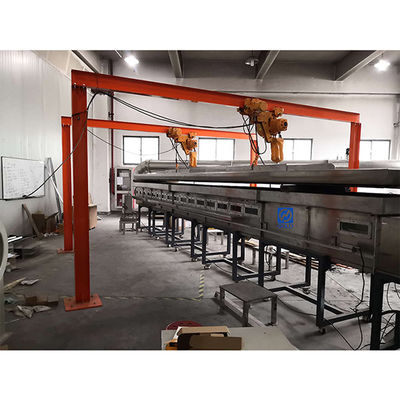

6. Die Boxabdeckung besteht aus feuerfesten Materialien und Edelstahl. Ausgestattet mit einer Hebehakenvorrichtung;
7. Der Probenhalter ist mit einer Kühlwasserkreislauf-Halterung ausgestattet, die beständig gegen hohe Temperaturen bei Verbrennungstests ist;
8. Der Abstand zwischen dem Doppelbrenner und dem Lufteinlass beträgt 1320 mm;

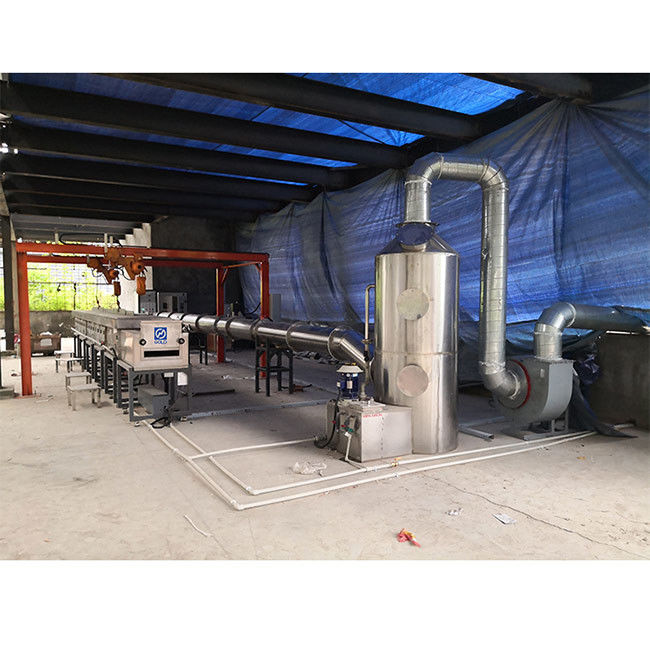

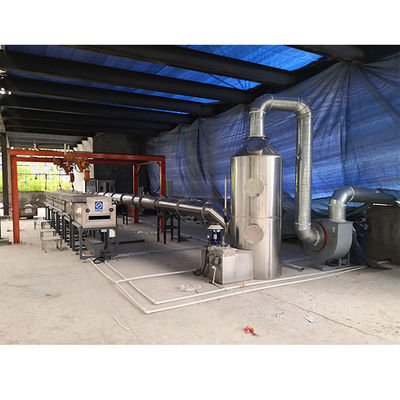

9. Edelstahl-Auspuffrohr, schön und korrosionsbeständig;
Verbrennungssystem
1. 10-kV-Funkenzünder, ausgestattet mit einer Sicherheits-Stopp-Feuervorrichtung. Die Zündung wird automatisch durch einen Hebel positioniert, der mit dem Schließmechanismus verbunden ist;
2. Die Verbrennungswärme des Brenners wird automatisch über das automatische Gasflussregelungssystem gesteuert. Die Ablesegenauigkeit beträgt 1%;
3. Bipolares Gasflussventil-Steuerungssystem; Vermeidung von Systemlecks, die durch Ausfall des Magnetventils verursacht werden und zu Explosionsrisiken führen;
4. Der Frequenzumrichterlüfter steuert automatisch die Windgeschwindigkeit im Rauchgas; die Lüfterleistung beträgt 3 kW und die Spannung 380 V;
5. Taiwan-Marken-Gasdruckmessgerät und Druckregelventil zur genauen Steuerung des Gasdrucks;
6. Importiertes Gasflussregelventil zur genauen Steuerung des Gasflusses;

Testsystem

1. Rauchdichteanalyse: Verwenden Sie ein Glühlampensystem, um die Rauchdichte zu messen: Farbtemperatur 2900±100K; Stromschwankungsbereich ±0,5%; Rauchdichtewert linearer Ausgang; und mit Zeitkompensationsfunktion;
4. Die Linse kondensiert das Licht in einen 20 mm parallelen Strahl; d/f <0,04;
5. Detektor; spektrale Verteilungskorrespondenz ist mit CIE konsistent; Genauigkeit der Farbstandardfunktion ist ±5%; Linearität des Ausgangs liegt innerhalb von 3% der Lichtdurchlässigkeit oder innerhalb von 1% der absoluten Lichtdurchlässigkeit; 90% der Reaktionszeit des Systems nicht mehr als 3s;
6. Das Thermoelement ist ein K-Typ-Panzerthermoelement mit einem Durchmesser von 0,5 mm; die Temperaturgenauigkeit beträgt 0,5ºC;
7. Der Drucksensorbereich beträgt 0~100pa; angeschlossen an einen Drucksensor mit einer Genauigkeit von ±2pad; die Reaktionszeit von 90% des Drucksensorausgangs beträgt höchstens 1s;
8. Umgebungsdruckgenauigkeit ±200Pa;
9. Die Systemaufzeichnungszeit beträgt mindestens 3 Sekunden;
10. Die Systemzeitaufzeichnungsgenauigkeit beträgt 0,1s;
11. Überprüfen Sie automatisch die Flammenausbreitungsentfernung;
12. Computeranimation zeigt den Flammenausbreitungszustand, und Sie können den Flammenausbreitungszustand kennen, ohne sich der Brennkammer zu nähern;
13. Der Computer zeigt die Rauchdichte-Erzeugungskurve in Echtzeit an;
14. Automatische Kalibrierfunktion für Rauchdichte und Lichtdurchlässigkeit; verhindert, dass sich Rauchstaub auf der Linse adsorbiert und die Lichtdurchlässigkeitsergebnisse beeinflusst;

Computersteuerungssystem

1. Standard-Schaltschrank, eingebetteter integrierter 10,2" LCD-Bildschirm:
• Labview dediziertes Laborsoftware-Steuerungssystem; das System ist stabil und zuverlässig;
• Einstellung und Anzeige der Steuerungsparameter; Anzeige und Abfrage des Teststatus und der Fehler.
•Daten-USB-Export. Historische Kurven- und Datenabfrage und -druck;
•Kann die Maschine unabhängig steuern, um den Test abzuschließen.
2. Es verfügt über Tonalarme und Alarmausfallanzeigefunktionen.
3. Es gibt einen USB/RS232-Seriellanschluss am Steuerkasten, der extern an einen Desktop-/Laptop-Computer für Betrieb und Steuerung angeschlossen werden kann.
4. •Programmierbares Steuergerät (PLC)-Steuerungssystem:
•Automatische Zündung, Zündausfallerkennung und -schutz.
•PLC+Frequenzumrichter realisiert automatische Steuerung und Anzeige des Abgasflusses.
•Automatische Messung und Berechnung der Materialverbrennung: Wärmeabgaberate (H.R.R), Rauchwachstumsindex (SPR), Sauerstoffverbrauch (O2) und CO2-Produktion.
Optionales Wärmeabgabetestsystem (diese Testdaten sind ein optionaler Test, kein erforderlicher Testartikel):

Gasprobenahmesystem

1. Hochpräzises, patentiertes Probenahmesystem; stellt sicher, dass das in den Gasanalysator eintretende Probenahmegas stabil und frei von Verunreinigungsstörungen ist; wodurch die Analyseergebnisse des Analysators genauer werden;
2. Einschließlich Partikelfilter: dreistufiges Filtrationssystem, Filtrationsgenauigkeit 0,5 um;
3. Kältefalle: Kompressor-Prinzip-Kühlsystem; Gasprobenahmetemperaturregelung ist 0~5ºC;
4. Saugpumpe: liefert die Gasprobenahmestromquelle;
5. Trockenzylinder; separate Sauerstoff- und Stickstoffdioxid-Analysengaswege zur Trocknung und Verunreinigungsentfernung;
6. Hochpräzises Kugelventil; öffnet und schließt den Luftweg;
7. Durchflussregler.

Gasanalyse-System

1. Sauerstoffkonzentrationsanalyse: Paramagnetischer Sauerstoffanalysator, O2-Messbereich 0-25%, lineare Abweichung <1%. Die Reaktionszeit des Sauerstoffanalysators überschreitet nicht 12s; die maximale Ausgangsauflösung des Analysators beträgt 100X10-6;
2. CO- und CO2-Analyse: Infrarot-CO2-Analysator: CO2-Messbereich: 0-2/10%, lineare Abweichung: <±1%. Die Reaktionszeit des Analysators überschreitet nicht 12s; die maximale Auflösung des Analysatorausgangs beträgt 100X10-6;
3. Sammlung und Speicherung verschiedener Daten; Bildschirmüberwachung, Echtzeit-Temperaturkurve, Echtzeit-CO2/O2-Datenkurvenanzeige; historische Kurven- und Datenabfrage.
